Техническое описание газовой горелки CIB Unigas N925X

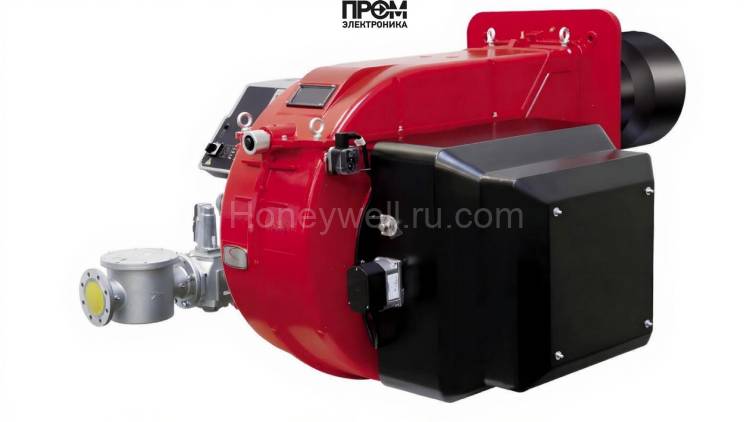

Газовая горелка CIB Unigas N925X M-.MD.LP.RU.A.8.80.EI представляет собой промышленный модульный агрегат, разработанный для надежной и экономичной работы в диапазоне мощности 1300–9250 кВт. Конструкция предназначена для интеграции в водогрейные и жаротрубные котлы, паровые установки и теплообменники с фланцем DN 80. Удлинённая пламенная труба 545 мм обеспечивает стабильный факел и снижает тепловую нагрузку на стенки камеры сгорания, а модульная компоновка упрощает техобслуживание и замену узлов.

• Питание и электрика: 220/380 В, электродвигатель 26400 Вт, потребляемая мощность 26900 Вт, класс защиты IP40, уровень шума 85 дБ.
• Топливо и расход: расход газа 138–979 нм³/ч, давление рампы 11–263 мбар, противодавление 0–30 мбар.
• Габариты и эксплуатация: 196.2 × 200.3 × 116.1 см, вес 670 кг, рабочая температура −10…+50 °C.

Основные узлы и их функциональное назначение:

• Топливный насос — обеспечивает стабильное давление и подачу газа в рампу при варьировании входного давления.
• Датчик пламени — критичен для безопасности и предотвращения утечек топлива.
• Топочный автомат — модуль управления с алгоритмами запуска/остановки.
• Трансформатор розжига — обеспечивает надежную искру при поджиге топлива.
• Реле давления — контролирует давления в рампе и в системе.
• Форсунки — многоточечная система распределения газа.
• Сервопривод — электрический привод заслонок.
• Клапан — запорные и регулирующие элементы высокого качества.
• Электроды — элементы зажигания и контроля, изготовленные из износостойких материалов.

Горелка CIB Unigas N925X сочетает надёжность, точную модуляцию и соответствие современным требованиям по экономичности и экологии, что делает её оптимальным выбором для промышленных котельных и технологических установок.
