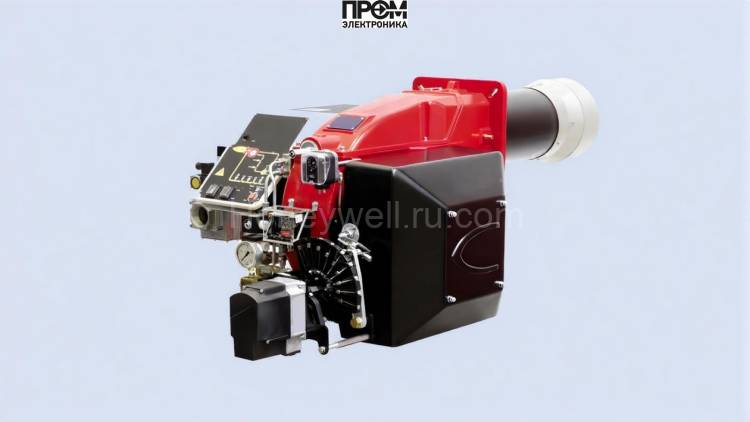

Газовая горелка CIB Unigas E205A-M.PR.SR.RU.8.40

Газовая горелка CIB Unigas E205A‑M.PR.SR.RU.8.40 — техническое описание и состав узлов

Модель CIB Unigas E205A‑M.PR.SR.RU.8.40 предназначена для промышленных котельных и паровых установок, обеспечивая широкий диапазон мощности от 340 до 2050 кВт. Горелка обеспечивает стабильную работу при противодавлении 0–12 мбар и совместима с системами управления LMV2/LMV3. Конструкция ориентирована на упрощённое обслуживание и быструю интеграцию в энергетические схемы.

Ключевые характеристики

• Тип топлива: природный газ (модификации для пропана и биогаза).
• Диапазон мощности: 340–2050 кВт, прогрессивное регулирование PR.
• Длина пламенной трубы: 503 мм; номинальный диаметр: DN 40.
• Электропитание: 220/380 В; электродвигатель 3000 Вт; потребляемая мощность 3500 Вт.
• Расход газа: 36–217 нм³/ч; давление рампы: 6.3–110 мбар.
• Класс защиты: IP40; рабочая температура: −10…+50 °C; масса ≈ 90 кг.

Конструктивные узлы

• Топливный насос: обеспечивает стабильную подачу газа.
• Газовая рампа: двухканальная конфигурация для точного дозирования.
• Форсунки: сменные элементы пламенной головки.
• Трансформатор: инициирует искровой разряд.
• Датчик пламени: оптический/ионный контроль горения.
• Топочный автомат: реализует логику запуска и защиты.
• Реле давления: контроль давления газа в системе.
• Сервопривод: управление положением заслонок.
• Клапан безопасности: автоматическое перекрытие топлива.

Интеграция и эксплуатация

При проектировании учитывайте требования автоматизации: цифровые интерфейсы и удалённый мониторинг. Рекомендуется использовать ключевые запросы: «газовая горелка CIB Unigas», «E205A‑M.PR модулирующая горелка» для SEO.

Обслуживание

• Регламент: ежемесячные проверки; годовая чистка форсунок.
• Эксплуатация в рамках указанных давлений; при отклонениях — остановка.
• Рекомендуется использование оригинальных запасных частей.

Горелка CIB Unigas E205A‑M.PR.SR.RU.8.40 — решение для современных котельных, где важны точность регулирования, долговечность и экологические нормы.
