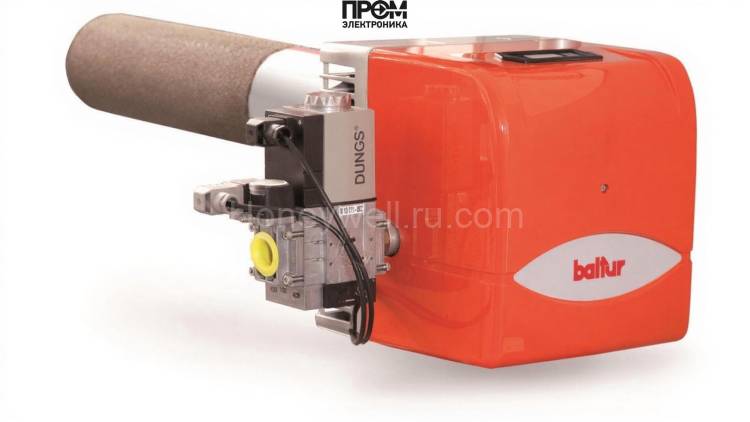

Газовая горелка Baltur BPM 500 — техническое описание и конструктивные элементы

Газовая горелка Baltur BPM 500 — это промышленный моноблок, спроектированный для стабильного сжигания природного и сжиженного газа в котельных, теплогенераторах и технологических печах. Устройство оптимизировано для работы в диапазоне мощности 90–520 кВт с расходом газа 7.9–55 нм³/ч и электрическим питанием 220 В. В описании ниже приведён технический обзор конструкции, ключевых узлов и эксплуатационных преимуществ с акцентом на надежность, простоту обслуживания и соответствие современным требованиям по шуму и выбросам.

Ключевые конструкционные узлы

• Топливный насос: обеспечивает стабильное поддержание давления в газовой рампе при изменении нагрузки и позволяет корректировать подачу топлива в автоматическом режиме;
• Датчик пламени: ионизационный модуль контролирует наличие стабильного горения и передаёт сигнал в систему управления для мгновенного отключения при потухании;
• Топочный автомат: интегрированный блок управления MPA 51 выполняет последовательность пуска/остановки, завершает диагностику и хранит логи параметров работы;
• Трансформатор розжига: генерирует высоковольтные импульсы для электродов розжига, обеспечивая надёжное запальвание топливовоздушной смеси;
• Реле давления: контролирует давление воздуха/газа в системе, защищая горелку от работы вне заданного диапазона;
• Форсунки: высокоточная газовая рампа с форсунками гарантирует равномерное распределение топлива и оптимальное предварительное смешение;
• Сервопривод: регулирует положения заслонок и клапанов, обеспечивая плавную модуляцию мощности и экономию топлива;
• Клапан: газовый электромагнитный клапан в сборе с запорными элементами обеспечивает быстродействующее перекрытие подачи при аварийных ситуациях;
• Электроды: розжига и ионизации выполнены из износостойких материалов с упрощённой заменой в полевых условиях.

Технические преимущества и эксплуатация

• Моноблочная компоновка корпуса — минимальные габариты и упрощённый монтаж на котловых фланцах (тип соединения Rp 1 1/2\").
• Надёжность электрических компонентов: трансформатор розжига и модуль управления выдерживают стандартные колебания сети 220 В.
• Простая сервисная доступность к форсункам, клапану и электродам — быстрая замена узлов без демонтажа корпуса.
• Интеграция реле давления и датчика пламени обеспечивает высокий уровень безопасности и соответствие экологическим нормам по NOx.

Вывод

Baltur BPM 500 — это технически зрелая газовая горелка для промышленных применений, сочетающая в себе модуляцию мощности, продуманную систему безопасности и удобство обслуживания. Правильная настройка топочного автомата и регулярная проверка топливного насоса, датчика пламени, трансформатора розжига, реле давления, форсунок, сервопривода, клапана и электродов обеспечит долгую и экономичную эксплуатацию оборудования.
