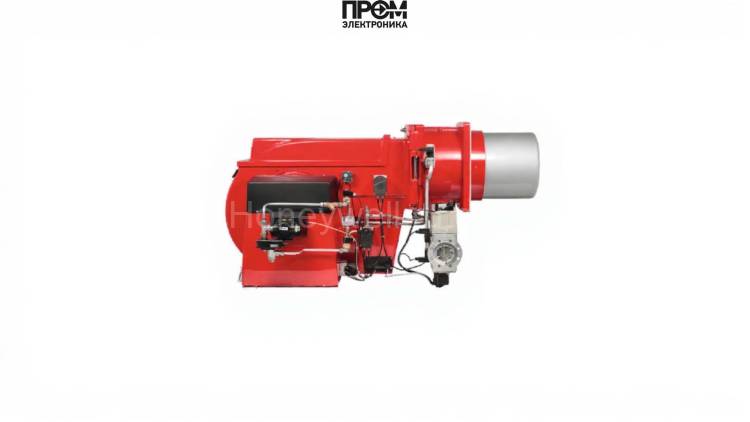

Газомазутная горелка Weishaupt RGMS 9/1-D, DN 40 — техническое описание

Газомазутная горелка Weishaupt RGMS 9/1-D (DN 40, исп. ZMD) представляет собой промышленный модуль для надёжного и экономичного сжигания природного газа и тяжёлых нефтепродуктов. Решение спроектировано для стационарных котельных и технологических установок с диапазоном мощности 500–3240 кВт и обеспечивает стабильную работу при противодавлении в топочной камере от −2 до +12 мбар. Конструкция ориентирована на простоту обслуживания, безопасность и адаптацию к требованиям 2026 года по энергоэффективности и автоматизации.

Ключевые технические параметры

• Мощность: 500–3240 кВт.
• Номинальный диаметр подключения: DN 40.
• Длина пламенной трубы: 325 мм.
• Питание: 220 В однофазное.
• Расход мазута: 110–288 кг/ч.
• Рабочее противодавление: −2…+12 мбар.
• Тип: комбинированная (газ/мазут), исполнение — прогрессивная.

Конструкция и составные узлы

Моноблочная архитектура горелки облегчает доступ к обслуживаемым узлам и минимизирует время простоя. Основные элементы, формирующие работоспособность и безопасность установки:

• Топливный насос — обеспечивает дозирование мазута и стабильное давление в форсунках при переходных режимах.
• Датчик пламени (УФ‑датчик) — непрерывный контроль горения и быстрый вывод аварийных сигналов при погасании.
• Топочный автомат — логика управления запуском, остановом и защитными блокировками; обеспечивает соответствие регламентам безопасности.
• Трансформатор розжига — генерирует искровое напряжение для надежного поджига в любых условиях эксплуатации.
• Реле давления — контролирует давление топлива и воздуха, формируя защитные сценарии при отклонениях.
• Форсунки (форсуночный блок) — с подогревом для мазута; обеспечивают оптимальное распыление и стабильное горение.
• Сервопривод — приводы регулировки подачи воздуха/топлива для точной настройки соотношения и динамической модуляции.
• Клапаны и газовая арматура — двойные запорные клапаны класса безопасности, электромагнитные затворы для исключения утечек.
• Электроды — контролируют искрообразование и стабильность розжига, рассчитаны на длительный ресурс в тяжёлых режимах.

Эксплуатация, настройка и техобслуживание

• Рекомендуется периодическая проверка герметичности газовой арматуры и состояния форсунок каждые эксплуатационные циклы.
• Контроль состояния топливного насоса и подогрева форсунок при работе на мазуте обеспечит стабильность распыла и снизит отказы.
• Проверка работы УФ‑датчика, трансформатора розжига и электродов — ключевой пункт гарантийной диагностики.
• Настройка сервоприводов и реле давления проводится при пусконаладочных работах с протоколом регулировки для архивирования параметров.

Газомазутная горелка Weishaupt RGMS 9/1-D сочетает в себе проверенные инженерные решения и современные требования к автоматизации и безопасности. При проектировании систем отопления или технологических процессов используйте паспортные данные (DN 40, 500–3240 кВт, длина пламенной трубы 325 мм) и согласуйте опции подогрева форсунок и модуляции с поставщиком для достижения максимальной энергоэффективности и соответствия нормативам 2026 года.
