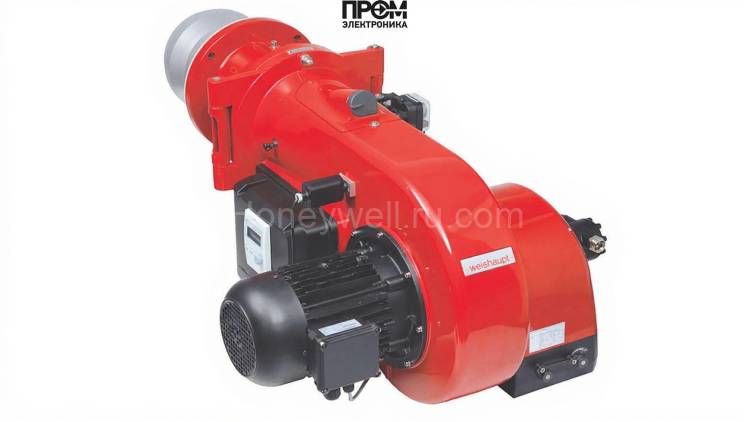

Газодизельная горелка Weishaupt WM-GL 20/2-A, DN 80 — техническое описание и состав узлов

Газодизельная горелка Weishaupt WM-GL 20/2-A (исп. ZM‑T, DN 80) предназначена для промышленных и коммунальных котельных с диапазоном мощности 150–2000 кВт. Конструкция гарантирует надежную ступенчатую работу и оперативное переключение между газовым и дизельным режимами, обеспечивая стабильный факел при расходе топлива 34–168 кг/ч. Модульная компоновка узлов упрощает сервисное обслуживание и продлевает срок эксплуатации.

Основные составные детали горелки

• Топливный насос — обеспечивает стабильную подачу жидкого топлива, компенсируя перепады давления и поддерживая заявленный расход.
• Датчик пламени — электронный контроллер наличия пламени с быстрым реагированием, интегрируемый в систему безопасности.
• Топочный автомат — центральный блок управления с трёхступенчатой логикой и защитными алгоритмами.
• Трансформатор розжига — генерирует высоковольтные импульсы для розжига, совместим с электродами.
• Реле давления — контролирует давление в газовой рампе, блокируя при выходе за пределы.
• Форсунки — комплект для дизельного режима с оптимизированной дисперсией, обеспечивающие равномерное горение.
• Сервопривод — механизм регулирования тяги и подачи воздуха в зависимости от мощности.
• Клапан — запорные и переключающие клапаны с электрическим и пневматическим приводом.
• Электроды — комплект для контроля и розжига факела, взаимозаменяемые.

Ключевые технические параметры

• Мощность: 150–2000 кВт; исполнение: трёхступенчатая.
• Номинальный диаметр: DN 80; пламенная труба: 266 мм.
• Электропитание: 220/380 В; вентилятор: 4100 Вт; потребляемая мощность: 80–430 Вт.
• Рабочая температура: −15 … +40 °C; уровень шума: 84 дБ; вес: ~101 кг.

Преимущества и эксплуатация

• Модульная архитектура ускоряет ремонт и замену компонентов.
• Двухтопливная схема оптимизирует расход топлива.
• Соответствие требованиям по противодавлению облегчает интеграцию.

Рекомендации по монтажу и обслуживанию

• Монтаж — только квалифицированным персоналом согласно инструкции.
• Регламент: ежемесячная проверка уплотнений и электродов, ежегодная проверка автоматов.
• При отрицательных температурах обеспечить прогрев насосного узла.
