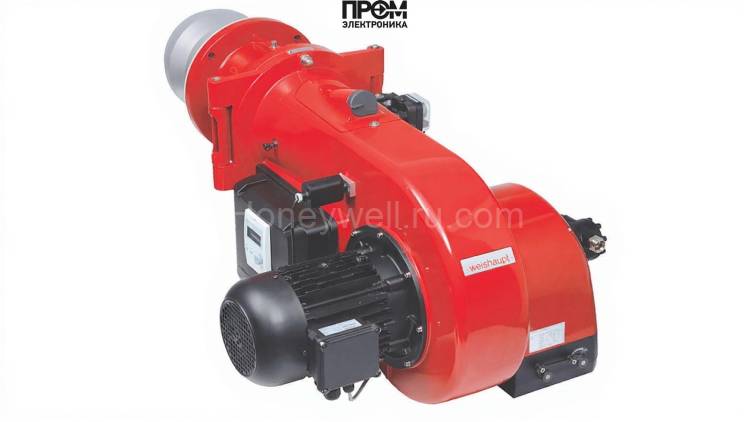

Газодизельная горелка Weishaupt WM-GL 20/2-A, DN 100 — техническое описание

Комбинированная газодизельная горелка Weishaupt WM-GL 20/2-A (исполнение ZM-T-3LN) предназначена для промышленного применения в котельных средней и большой мощности. Устройство обеспечивает мощностной диапазон 200–1450 кВт при номинальном фланце DN 100 и пламенной трубе длиной 310 мм. Конструкция ориентирована на высокую надёжность, простоту интеграции в теплотехнические схемы и соответствие современным требованиям энергоэффективности.

Ключевые технические параметры

• Тип: комбинированная (газ/дизель), трёхступенчатая регулировка мощности;
• Мощность: 200–1450 кВт;
• Номинальный диаметр подключения: DN 100;
• Длина пламенной трубы: 310 мм;
• Электропитание: 220/380 В; электродвигатель 3000 Вт;
• Давление газа рампы: 13–26 мбар;
• Рабочий диапазон температур: −15…40 °C;
• Габариты: 132 × 81.7 × 57.3 см; вес: 105 кг.

Комплектующие и конструктивные узлы

Горелка состоит из унифицированных модулей, что обеспечивает простоту обслуживания. Основные элементы:

• Топливный насос — гарантирует стабильную подачу топлива;
• Форсунки — для оптимальной эмульгации;
• Датчик пламени — обеспечивает безопасность;
• Топочный автомат — контролирует работу горелки;
• Трансформатор розжига — обеспечивает стабильный запуск;
• Электроды — для длительной работы в агрессивной среде;
• Реле давления — контролирует давление газа;
• Клапан — регулирует подачу газа;
• Сервопривод — для точного позиционирования.

Заключение

Weishaupt WM-GL 20/2-A — это решение для надёжной теплогенерации с акцентом на безопасность и сервисность. Рекомендуется заключать договор сервисного обслуживания для поддержания всех параметров.
