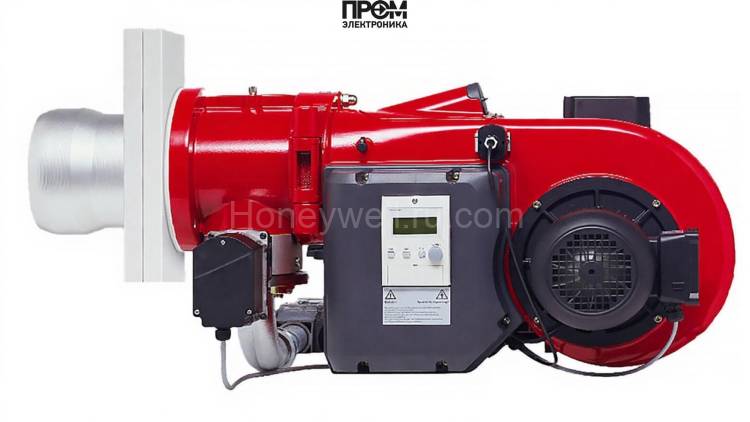

Газодизельная горелка Weishaupt WM-GL 10/3-A, DN 80, исп. ZM-R

Газодизельная горелка Weishaupt WM-GL 10/3-A, DN 80, исп. ZM‑R — техническое описание

Газодизельная комбинированная горелка Weishaupt WM‑GL 10/3‑A (DN 80, исполнение ZM‑R) представляет собой модульный промышленный агрегат для теплогенераторов мощностью 110–1000 кВт. Конструкция ориентирована на высокую надёжность, простоту интеграции и удобство сервисного обслуживания. Питание — 220/380 В, длина пламенной трубы 224 мм, расход топлива 20–84 кг/ч.

Ключевые характеристики

• Мощность: 110–1000 кВт;
• Тип: комбинированная (газ/дизель), номинал DN 80;
• Длина пламенной трубы: 224 мм;
• Электропитание: 220/380 В; потребление управления 110–280 Вт; двигатель 1300–1800 Вт;
• Расход топлива: 20–84 кг/ч; противодавление -2…10 мбар; давление рампы 9–14 мбар;
• Рабочая температура: -10…+40 °C; уровень шума 81 дБ; масса 79 кг.

Конструктивные узлы — состав горелки

Модель выполнена по модульной схеме, что упрощает доступ к критическим компонентам и сокращает время сервисных операций. В состав горелки входят следующие основные детали:

• Топливный насос: обеспечивает стабильную подачу дизельного топлива и поддержание давления в форсунках;
• Форсунки: узел точного распыления топлива;
• Датчик пламени: оптический/ионный сенсор для контроля устойчивости факела;
• Топочный автомат: программируемый контроллер управления;
• Трансформатор розжига: для формирования искрового разряда;
• Реле давления: контроль подачи топлива;
• Сервопривод: для регулировки заслонок;
• Клапан: запорные элементы для газовой и дизельной магистралей;
• Электроды: рабочие элементы розжига.

Преимущества и эксплуатация

• Гибкость топлива: автоматическое переключение между газом и дизелем;
• Модульность: быстрая замена узлов;
• Точность управления: плавная модуляция мощности;
• Безопасность: многоуровневая защита.

Рекомендации по обслуживанию

• Регулярная проверка состояния форсунок;
• Контроль работоспособности датчика пламени;
• Проверка трансформатора розжига;
• Плановое тестирование реле давления.

Weishaupt WM‑GL 10/3‑A — решение для промышленных и коммунальных котельных, где важны надёжность, точность модуляции и возможность работы в резервном режиме.
