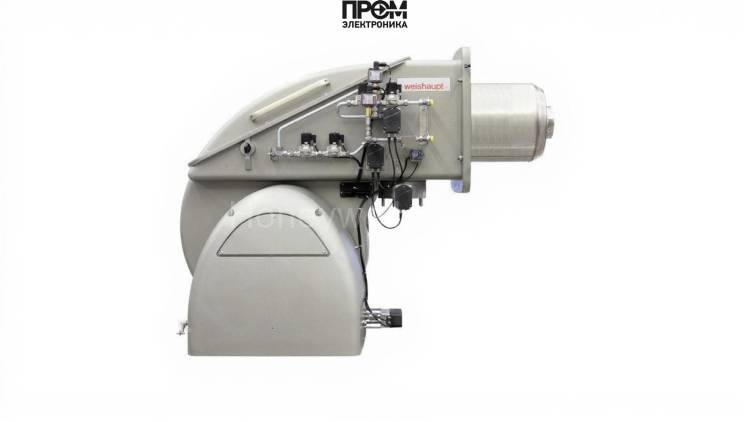

Газодизельная горелка Weishaupt WKmono-GL 80/2-A, DN 150, исп. ZM-R-NR

Газодизельная горелка Weishaupt WKmono-GL 80/2-A (DN 150) — техническое описание

Комбинированная промышленная горелка Weishaupt WKmono-GL 80/2-A предназначена для надёжной генерации тепла в системах водяного и парового отопления с плавным автоматическим переходом между газом и дизелем. Модель разработана для стационарной эксплуатации в котельных и технологических установках, где требуется высокий КПД, точное управление подачей топлива и быстрый отклик на изменение нагрузки.

Ключевые технические параметры

• Мощность: 2 200–17 000 кВт;
• Номинальный диаметр: DN 150; длина пламенной трубы 500 мм;
• Электродвигатель: 45 кВт; потребляемая мощность автоматики 245 Вт;
• Расход топлива (дизель): 294–1 429 кг/ч; противодавление: от -2 до 30 мбар;
• Габариты: 213.5 × 173.2 × 166.1 см; масса: 885 кг; уровень шума 98 дБ.

Состав и критические узлы горелки

• Топливный насос — обеспечивает стабильную подачу жидкого топлива и поддержание рабочего давления в форсунке;
• Форсунки — высокоточные сопла для распыла дизеля и формирования однородной топливовоздушной смеси;
• Трансформатор розжига и электроды — надёжный модуль инициирования пламена с минимальным энергопотреблением;
• Датчик пламени — оптический/ионный датчик контроля стабильности горения и защиты от обратного вспышки;
• Реле давления — контроль давления подачи воздуха и топлива, аварийное отключение при выходе за пределы;
• Клапанный узел — многоступенчатая система запорных и регулирующих клапанов с уплотнениями высокого ресурса;
• Сервопривод — прецизионное управление воздушной заслонкой и положением топочного автомата для оптимизации сгорания;
• Топочный автомат (автоматика W-FM100/200) — цифровая система управления с поддержкой e-Bus, Modbus, Profibus, удалённой диагностикой и логированием событий.

Эксплуатация и регламент

• Плановое ТО: проверка форсунок и состояния электродвигателя, контроль уплотнений клапанов и работоспособности датчика пламени;
• Профилактика: очистка головы сгорания и проверка трансформатора розжига и электродов не реже раза в год;
• Настройка: оптимизация сервоприводов и параметров автоматики для снижения эмиссии и экономии топлива.

Weishaupt WKmono-GL 80/2-A — решение для ответственных объектов: высокая надёжность компонентов, интеграция в АСУТП и набор стандартных интерфейсов делают модель удобной для современных проектов с требованиями по энергоэффективности и безопасности.
