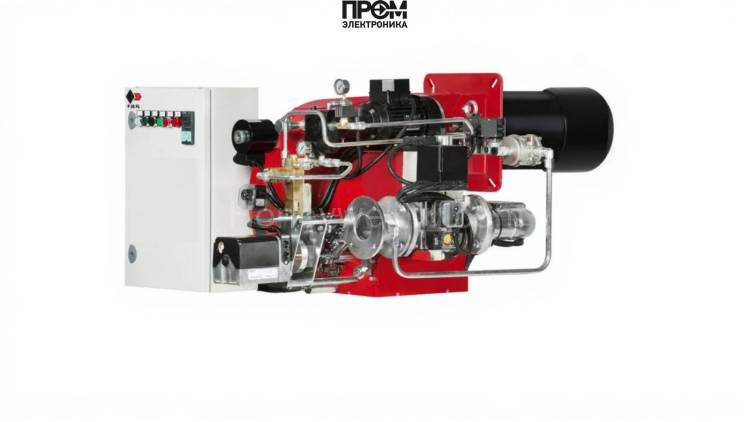

Газодизельная горелка FBR K450/M TL EL + R DN65 — техническое описание

Промышленная газодизельная горелка FBR K450/M TL EL + R DN65 представляет собой специализированное решение для котлов и технологических печей, рассчитанное на диапазон мощностей 581–5232 кВт. Конструкция разработана с приоритетом надежности, ремонтопригодности и точной модуляции пламени при переменных нагрузках. Оборудование соответствует современным требованиям энергоэффективности и промышленной безопасности, включая интеграцию с автоматикой управления.

Ключевые характеристики

• Вид топлива: газовая (возможна модификация); DN65 фланцевое подключение
• Диапазон мощности: 581–5232 кВт; расход газа: 58–526 нм³/ч
• Пламенная труба: удлинённая 560 мм для глубоких топочных камер
• Электропитание: 220/380 В; электродвигатель: 11 000 Вт; потребляемая мощность: 14 000 Вт
• Рабочие давления: рампа 9.2–231 мбар, противодавление 0–20 мбар
• Класс защиты: IP40; рабочая температура: −20…+70 °C; вес: 306 кг

Основные детали и составные узлы

• Топливный насос: обеспечивает стабильную подачу топлива и поддержание требуемого давления.
• Датчик пламени: оптический контроль наличия пламени с быстродействующей фиксацией.
• Топочный автомат: управляет последовательностью розжига и модуляцией.
• Трансформатор розжига: высоковольтный блок для поджига электродов.
• Реле давления: контроль минимального/максимального давления в газовой рампе.
• Форсунки: высокоточные распылители, оптимизированные под состав рабочего газа.
• Сервопривод: плавная модуляция заслонок и дозирования.
• Клапан: электромагнитные запорные и регулирующие клапаны с клапанной схемой безопасности.
• Электроды: надежный розжиг и ионизационный контроль пламени.

Конструкция и эксплуатация

• Жёсткая монтажная рама и коррозионно-устойчивая голова сгорания для длительной стабильности.
• Рекомендуемая периодичность ТО: ежедневный визуальный контроль и ежемесячная проверка.
• Меры безопасности: установка фильтров и редукторов, защита от обратного давления.

FBR K450/M TL EL + R DN65 — инженерно точная система для промышленных котельных, адаптированная под современные требования, обеспечивает управляемое и безопасное сжигание топлива.
