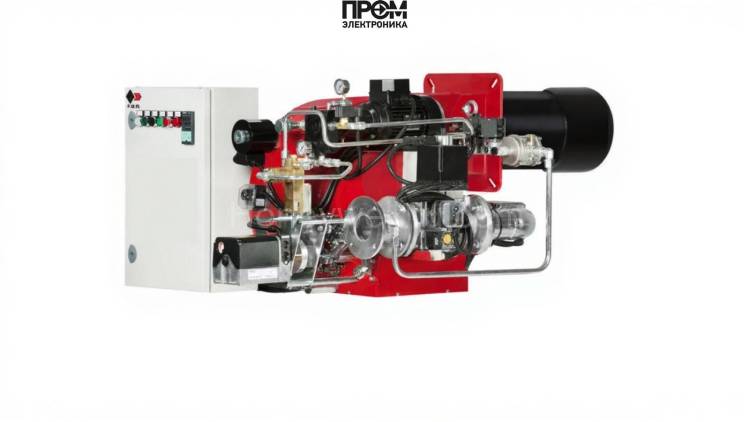

Газодизельная горелка FBR K450/M TL EL + R. CE DN100-FS100 — техническое описание

Газодизельная горелка FBR K450/M TL EL + R представляет собой высокопроизводительный модульный агрегат, предназначенный для работы в промышленных паровых и водотрубных котлах с мощностью от 581 до 5232 кВт. Данная модель обеспечивает надежную эксплуатацию и легкость в обслуживании благодаря своей модульной конструкции.

Ключевые технические параметры

• Вид топлива: газ (возможна адаптация под жидкое топливо);
• Мощность: от 581 до 5232 кВт;
• Фланец: DN100, удлинённая пламенная труба 560 мм;
• Электропитание: 220/380 В; электродвигатель 11 кВт;
• Давление газовой рампы: от 4.5 до 113 мбар;
• Класс защиты: IP40; рабочий диапазон температур: от -20 до +70 °C;
• Вес: 306 кг; габариты: 176.6 × 104 × 48.1 см.

Конструкция и компоненты

Горелка состоит из модулей, что упрощает доступ и замену компонентов. Основные элементы включают:

• Топливный насос: обеспечивает стабильную подачу топлива;
• Датчик пламени: контроль наличия горения;
• Топочный автомат: управление безопасными последовательностями;
• Трансформатор розжига: надежные искровые импульсы;
• Реле давления: мониторинг давления и управление подачей;
• Форсунки: оптимальная топливовоздушная смесь;
• Сервопривод: позиционирование заслонок;
• Клапан: управление подачей топлива;
• Электроды: системы поджига и контроля.

Эксплуатация

• Монтаж на фланец DN100;
• Регламент: ежедневный контроль, ежемесячная проверка;
• Совместимость с промышленными котлами.

Газодизельная горелка FBR K450/M TL EL + R спроектирована для длительной эксплуатации, обеспечивая высокую экономичность и безопасность в промышленной среде.
