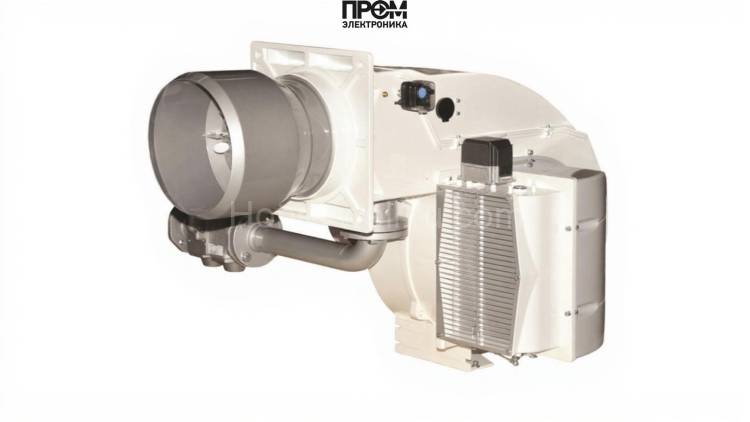

Газодизельная горелка Elco EK‑EVO 7.3600 GL‑EZ3/BT3/KN + GT‑D453‑2 — техническое описание

Газодизельная комбинированная горелка Elco EK‑EVO 7.3600 предназначена для промышленного отопления и технологических установок. Модель обеспечивает плавное трехступенчатое управление мощностью в диапазоне 300–3600 кВт и продуманную компоновку компонентов для надежной эксплуатации в условиях котельных и производственных участков.

Ключевые особенности и назначение

• Тип: комбинированная газ/дизель для промышленных котлов.
• Диапазон мощности: 300–3600 кВт, короткая пламенная труба L=375 мм.
• Питание: 220 В, электродвигатель 5500 Вт, IP41.
• Управление: трехступенчатый блок EZ3/BT3/KN для безопасной и предсказуемой модуляции.

Конструкция — основные узлы и функции

Горелка состоит из набора взаимосвязанных модулей, каждый из которых выполняет критическую роль в процессе подготовки и поддержания факела. Для удобства эксплуатации и диагностики элементы вынесены и маркированы.

• Топливный насос — обеспечивает стабильную подачу дизельного топлива под заданным давлением; установлен фильтр для защиты форсунок.
• Датчик пламени — электронный контроль наличия факела с быстрым отключением при нарушении горения.
• Топочный автомат — логика управления запуском, защитой и последовательностью операций при переходе режимов.
• Трансформатор розжига — источник высокого напряжения для электрода розжига, гарантирует надежное воспламенение топлива.
• Реле давления — следит за давлением воздуха/топлива и блокирует пуск при отклонениях от заданных параметров.
• Форсунки — сменные сопла для точной дозировки дизельного топлива; изготовлены и подбираются под рабочие режимы.
• Сервопривод — управляет заслонками подачи воздуха и газовой рампы для оптимизации соотношения воздуха/топливо.
• Клапан — газовый и топливный запорные клапаны с электроприводом, обеспечивают герметичность и безопасность при отключении.
• Электроды — поджиг и контроль ионизационного тока; вынесенные для простого обслуживания.

Преимущества и эксплуатация

• Высокая ремонтопригодность: модульная конструкция упрощает замену форсунок, насосов и датчиков.
• Безопасность: многоуровневые защиты топочного автомата и реле давления.
• Энергоэффективность: оптимизированные режимы расхода газа и дизеля для снижения затрат.

Рекомендуется регулярное техническое обслуживание: проверка форсунок и электродов, контроль давления на рампе 40–150 mbar и противодавления 0–16 mbar. Elco EK‑EVO 7.3600 подходит для интеграции в автоматизированные системы управления котельной и обеспечивает предсказуемую работу при переходах между газовым и дизельным режимами.
