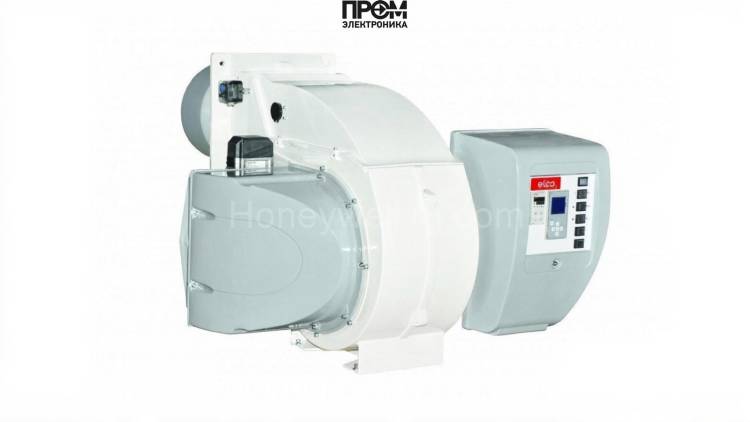

Газодизельная горелка Elco EK‑EVO 7.3600 — техническое описание

Профессиональная комбинированная горелка Elco EK‑EVO 7.3600 разработана для промышленных котлов средней и высокой мощности. Это решение обеспечивает плавный и гарантированный переход между газом и дизелем, стабильную модуляцию мощности от 300 до 3600 кВт и высокую эксплуатационную надёжность при длительных циклах работы. В конструкции учтены требования 2026 года по энергоэффективности и автоматизации управления горением.

Ключевые технические параметры

• Диапазон мощности: 300–3600 кВт — для паровых и водогрейных котлов;
• Длина пламенной трубы: 505 мм (стандартная) — обеспечивает оптимальную геометрию факела;
• Фланцевое подключение: DN 100 — универсальная интеграция в котлоагрегаты;
• Газовая рампа: GT‑S455‑100, давление 17–62.5 мбар, расход газа 6.99–11.39 нм³/ч;
• Расход топлива (дизель): 11.86 кг/ч; электродвигатель: 5500 Вт; потребляемая мощность: 8350 Вт;
• Класс защиты: IP41; рабочая температура: 0–40 °C; уровень шума: 81 дБ.

Конструкция и состав — основные детали

Горелка спроектирована как модульная система с доступом к сервисным узлам. В состав входят следующие критически важные элементы, отвечающие за подачу топлива, розжиг, контроль и безопасность горения:

• топливный насос — обеспечивает стабильную подачу дизельного топлива и поддержание давления в системе при переключении режимов;
• датчик пламени — оптический/ионный контроль наличия факела для своевременной сигнализации и отключения;
• топочный автомат — блок управления, реализующий алгоритмы модуляции, логики безопасности и последовательности розжига/остановки;
• трансформатор розжига — высоковольтный блок для инициирования искры на электродах;
• реле давления — контроль порогов подачи газа/дизеля и защита от потери давления;
• форсунки — прецизионное распыление топлива для оптимального смесеобразования;
• сервопривод — исполнительный механизм для регулирования заслонок и распределения воздуха/топлива;
• клапан (включая предохранительные и запорные) — многоканальная система блокировок и аварийного перекрытия;
• электроды — элементы зажигания и ионизационного контроля, рассчитанные на интенсивную эксплуатацию.

Эксплуатация и сервис

• Рекомендованная периодичность обслуживания: ежемесячная проверка фильтров и чистка форсунок, ежегодная комплексная диагностика всех датчиков и реле;
• Монтаж: необходим доступ к фланцу DN 100, учёт противодавления до 16 мбар, обеспечение вентиляции и заземления;
• Автоматизация: интеграция с системами управления котельной по Modbus/PLC возможна через дополнительные интерфейсные модули;
• Безопасность: встроенные цепи контроля пламени, давления и температур обеспечивают многоканальную защиту.

Elco EK‑EVO 7.3600 — оптимальный выбор для объектов, где требуется надёжность, экономичное сжигание и современный уровень автоматизации. Для проектных расчётов и подбора аксессуаров свяжитесь с поставщиком и предоставьте параметры котла и требования по интеграции.
