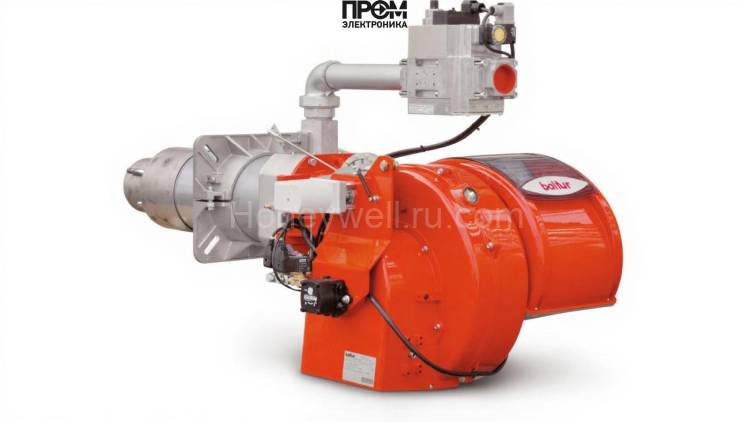

Газодизельная горелка Baltur TBML 200 MC — техническое описание и состав узлов

Предлагаемое решение — комбинированная газо‑дизельная горелка Baltur TBML 200 MC, сконструированная для промышленных и коммунально‑бытовых котлов с мощностью 700–2000 кВт. Конструкция ориентирована на надежность, простоту технического обслуживания и соответствие современным нормам по выбросам (EN676 / EN267). Горелка обеспечивает работу на природном или сжиженном газе и дизельном топливе с расходом газа 350–1600 нм³/ч и дизтоплива 46.4–134.9 кг/ч.

Ключевые технические параметры

• Мощность: 700–2000 кВт
• Электропитание: 380 В; электродвигатель 3000 Вт; потребляемая мощность ~3400 Вт
• Длина пламенной трубы: 470 мм
• Класс пылевлагозащиты: IP40; уровень шума: 86 дБ
• Вес/габариты: 88 кг; 127×70×54 см
• Противодавление в топке: 0–13 мбар
• Стандарты: EN676 / EN267, низкие выбросы NOx

Состав основных узлов и функциональных элементов

Для обеспечения долговременной и контролируемой работы модульная конструкция включает следующие элементы:

• Топливный насос: шестеренчатый насос подачи дизтоплива с постоянной подачей и регулировкой давления;
• Датчик пламени: UV‑фотодатчик контроля наличия пламени;
• Топочный автомат: блок управления последовательностью розжига;
• Трансформатор розжига: высоковольтный источник для образования искры;
• Реле давления: контролирует перепад и поддерживает безопасное давление;
• Форсунки: сменные распылители для дизтоплива и газовые сопла;
• Сервопривод: электрический сервоузел для точной регулировки;
• Клапан: электромагнитные и запорные клапаны;
• Электроды: зажигающие и контрольные электроды.

Принцип работы и эксплуатационные преимущества

• Двухтопливная схема позволяет быстро переключаться между газом и дизелем;
• Двухступенчатое регулирование мощности снижает пусковые нагрузки;
• Модульная конструкция упрощает плановое ТО.

Рекомендации по обслуживанию

• Периодическая проверка фильтрации топлива;
• Контроль электрических соединений;
• Интеграция с системой автоматизации.
