Фланцы DR300-100A, PN 16, ISO 7005-2, EN 1092-2, 100 мм

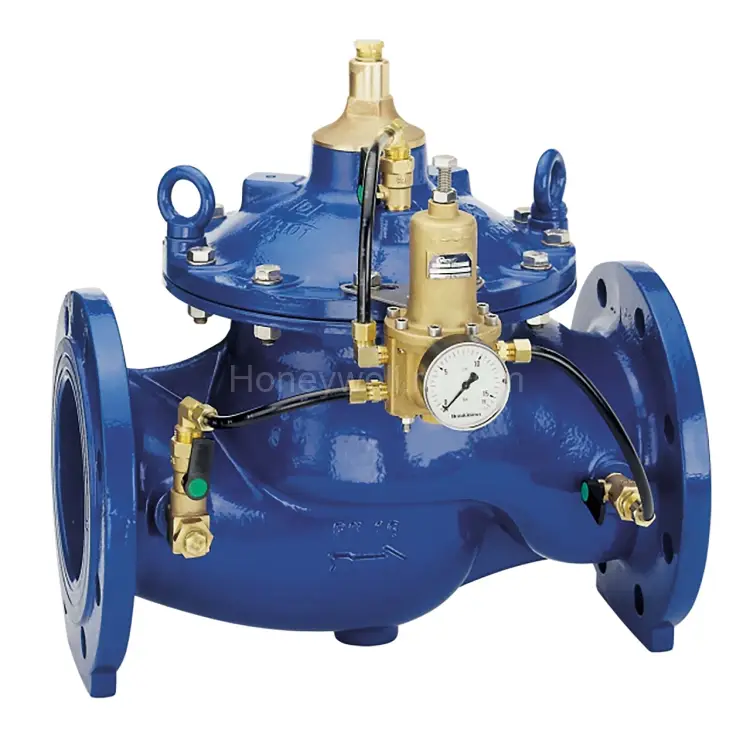

Регулятор давления DR300-100A (фланцевое исполнение PN 16)

DR300-100A — это высокоэффективный регулятор давления, разработанный для точного поддержания заданного уровня давления в трубопроводных системах и надежной защиты оборудования, расположенного «downstream» (по ходу потока), от недопустимого повышения давления. Данное устройство находит широкое применение в современных системах водоснабжения, где требуется обеспечение стабильного и контролируемого давления в условиях переменных режимов работы, а также в случаях, когда стандартные регулирующие клапаны не обеспечивают достаточной пропускной способности или существуют ограничения по их установке.

Благодаря своей компактной конструкции и продуманному дизайну, регулятор давления DR300-100A способен эффективно функционировать даже в условиях ограниченного пространства. Его использование способствует снижению риска повреждения дорогостоящего оборудования, минимизации гидравлических нагрузок и повышению общей предсказуемости и стабильности работы всей водопроводной системы. Поддержание давления на постоянном, заданном уровне не только улучшает эксплуатационные характеристики системы, но и способствует снижению уровня шума, возникающего при движении потока.

Ключевые преимущества регулятора давления DR300-100A:

• Высочайшая точность регулирования: Обеспечивает стабильное поддержание заданного давления даже при значительных колебаниях входного давления и при работе на низких расходах, что критически важно для многих систем.
• Высокая пропускная способность: Конструкция клапана гарантирует надежное поддержание рабочего режима и обеспечивает необходимую пропускную способность для стабильной работы системы.
• Интегральная управляющая схема: Применение интегрированной схемы управления и конструкции типа «шаровые клапаны» обеспечивает исключительную стабильность и надежность работы устройства в различных условиях эксплуатации.
• Автономная работа: Регулятор не требует внешнего источника питания, функционируя исключительно за счет гидравлической энергии потока, что упрощает монтаж и снижает эксплуатационные расходы.
• Защитное покрытие: Корпус и внутренние компоненты покрыты специальным порошковым составом, который является безопасным с физиологической и токсикологической точек зрения, обеспечивая долговечность и защиту от коррозии.
• Соответствие международным стандартам
• Фланцевое присоединение: Стандартное фланцевое исполнение (PN 16) значительно упрощает процесс монтажа, демонтажа и последующего обслуживания регулятора.

Подробные технические характеристики:

Для точного подбора и интеграции в существующие системы, ниже представлены основные технические параметры оборудования Resideo (Honeywell) модели DR300-100A:

• Рабочая среда (Controlled Media): Питьевая вода.
• Условный проход (DN Size): DN 100 мм.
• Номинальное давление (Nominal Pressure): PN 16 (16 бар).
• Тип присоединения (Connection Type): Фланцевое (Flanged), соответствует стандартам ISO 7005-2 и EN 1092-2.
• Диапазон входного давления (Inlet Pressure): от 0.5 бар до 16 бар.
• Диапазон выходного давления (Outlet Pressure): от 3 бар до 15 бар.
• Минимальная дельта давления (Pressure Drop Min): 0.1 бар.
• Коэффициент расхода (Flow Coefficient): 167 (как максимальное, так и стандартное значение).
• Материал корпуса клапана (Valve Body Material): Чугун с шаровидным графитом (Sperulitic cast iron GGG40), обеспечивающий высокую прочность и коррозионную стойкость.
• Максимальная температура рабочей среды (Media Temperature Max): 80 °C.
• Допустимая влажность окружающей среды (Ambient Relative Humidity): от 25% до 85% (без образования конденсата).
• Тип покрытия (Finish): Порошковое покрытие (Powder Coating) для дополнительной защиты и эстетического вида.
• Сертификаты и допуски (Approvals and Standards): Соответствует требованиям DVGW и WRAS (для воды температурой до 23 °C).

Области применения регулятора DR300-100A:

Регулятор давления DR300-100A идеально подходит для использования в различных системах водоснабжения, где требуется:

• Стабилизация и поддержание заданного уровня давления в магистральных и распределительных трубопроводах.
• Эффективная защита оборудования и запорной арматуры, расположенной «по ходу потока», от внезапных и аварийных перепадов давления.
• Обеспечение стабильного выходного давления при значительных динамических изменениях давления на входе в систему.
• Минимизация гидравлических шумов и снижение вибраций, которые часто возникают из-за нестабильности давления в системе.

Важность выбора официального дилера для приобретения оборудования Resideo (Honeywell)

Приобретая высококачественное оборудование от производителя Resideo (Honeywell), крайне важно обращаться исключительно к проверенным и надежным поставщикам. Мы настоятельно рекомендуем осуществлять покупку данной продукции только у официального дилера — компании ООО Промэлектроника. Для получения консультации или оформления заказа вы можете связаться с ними по электронной почте: sales@prom-elec.com. Это гарантирует подлинность продукции, соответствие заявленным характеристикам и получение полного спектра гарантийных обязательств.

Обратите внимание: оборудование Resideo (Honeywell) продолжает поставляться в Российскую Федерацию в полном объеме, обеспечивая бесперебойный доступ к надежным решениям для систем водоснабжения.

Рекомендации по подбору регулятора давления:

Для обеспечения корректного выбора и оптимальной работы регулятора давления, при проектировании системы следует учитывать следующие ключевые параметры:

• Требуемый класс номинального давления (в данном случае PN 16).
• Условный проход трубопровода (DN 100).
• Расчетные диапазоны входного и выходного давления, соответствующие требованиям вашего проекта.
• Температурный режим и тип рабочей среды (для данной модели — питьевая вода, с максимальной температурой до 80 °C).
• Условия монтажа и предпочтительный тип присоединения (в данном случае — стандартное фланцевое исполнение).
