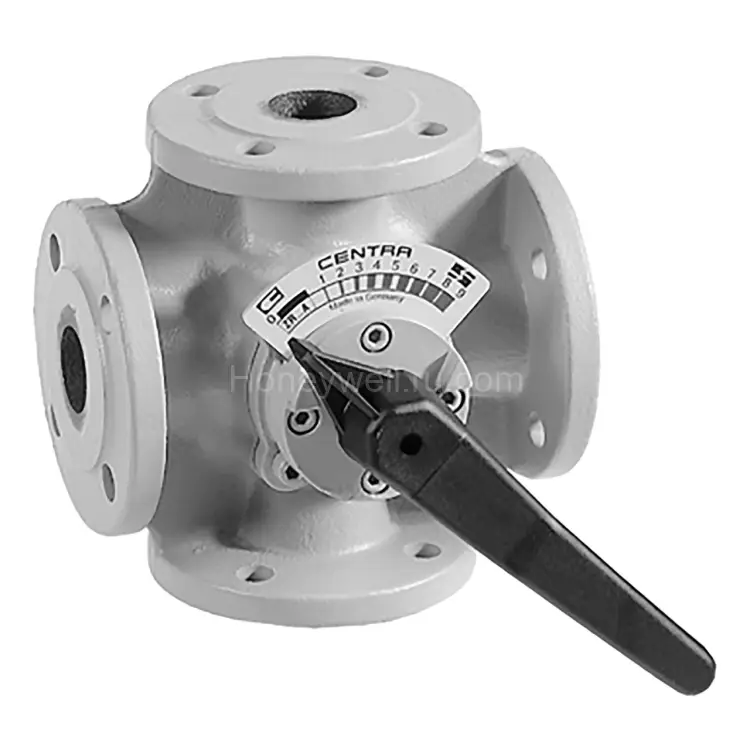

Фланцевый клапан ZR50FA DIN2531, DN50, Kvs 40

ZR50FA — четырехходовой смесительный клапан Resideo (Honeywell) с фланцевым присоединением

Resideo (Honeywell) ZR50FA — это четырехходовой смесительный клапан серии ZR, предназначенный для управления температурой воды в системах отопления и HVAC. Специальные клапанные характеристики и конструкция разработаны для точного регулирования температуры подающей воды, чтобы контур работал предсказуемо и стабильно при изменении режимов.

Модель ZR50FA рассчитана на эксплуатацию в комплексе с электрическими приводами Resideo (Honeywell): в сочетании с M6061/VMM и M7061/VRM жесткая конструкция помогает обеспечить надежную работу на протяжении всего срока службы.

Ключевые преимущества ZR50FA

• Хромированный пробковый элемент — рассчитан на длительный ресурс и повышает стойкость при регулярной работе.
• Оптимизированная характеристика — создана специально для управления температурой подающей воды в отопительных и климатических системах.
• Надежное крепление под электрические приводы — обеспечивает корректную интеграцию клапана в автоматику и устойчивое управление.
• Понятный индикатор положения — помогает быстро визуально контролировать текущие состояние.
• Широкий диапазон расходов — при подборе совместимого привода клапан уверенно работает в рамках проектных режимов.

Технические характеристики (основные параметры модели)

• Серия: ZR
• Тип клапана: 4-ходовой (смесительный)
• Присоединение: фланцевое (Flanged, DIN2531)
• DN: DN 50
• Номинальное давление: PN 6
• Kvs: 40
• Характеристика расхода: Equal Percentage (равнопроцентная)
• Угол поворота: 90°
• Крутящий момент (Torque): 20 Nm
• Материал корпуса: серый чугун
• Мин. температура среды: 2 °C
• Макс. температура среды: 130 °C
• Перепад давления (макс.): 100 kPa для 20 Nm
• Контролируемая среда: вода с макс. 50% гликоля согласно VDI 2035

Назначение и принцип применения

ZR50FA используется как регулирующий смесительный элемент для корректировки температуры теплоносителя. Равнопроцентная расходная характеристика помогает получить более предсказуемое поведение регулирования, что важно при переменных условиях работы оборудования и динамике потребления.

Диапазон рабочих температур и допустимый состав теплоносителя (вода/гликоль) соответствуют типовым сценариям эксплуатации в системах отопления и кондиционирования, где требуется точное управление температурой подающей воды.

Как правильно подобрать привод и обеспечить корректную работу

• Подбирайте клапан по проектным требованиям: DN, PN, Kvs и требуемая гидравлика.
• Используйте согласованный электрический привод Resideo (Honeywell) с учетом угла поворота 90° и требуемого Torque 20 Nm.
• Учитывайте параметры среды: 2…130 °C и допустимую концентрацию гликоля до 50% по VDI 2035.
• Для контроля работы применяйте индикатор положения, чтобы оперативно оценивать состояние регулирующего элемента.

Практические рекомендации по эксплуатации

• Перед установкой убедитесь, что параметры системы (температура, давление, расход) соответствуют характеристикам клапана.
• Обеспечьте правильную фиксацию и надежное электрическое подключение привода для устойчивого управления.
• Используйте теплоноситель, соответствующий требованиям по гликолю и допускам по VDI 2035.
• При настройке учитывайте поведение клапана с учетом равнопроцентной характеристики, чтобы добиться стабильного регулирования.

Важно при покупке оборудования Resideo (Honeywell)

Для корректной комплектации инженерных объектов оборудование Resideo (Honeywell) рекомендуется покупать у официального дилера — ООО Промэлектроника (sales@prom-elec.com), чтобы упростить подбор, заказ и сопровождение поставки.

Также отметим, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, поэтому можно планировать закупки и комплектацию проектов с учетом доступности поставок.

Краткое резюме

• ZR50FA — четырехходовой смесительный клапан для точного управления температурой.
• DN 50, PN 6, Kvs 40 — параметры для расчетных HVAC/отопительных контуров.
• Equal Percentage — равнопроцентная характеристика для предсказуемого регулирования.
• 2…130 °C, среда: вода/гликоль до 50% по VDI 2035.
• Подбор с электрическими приводами Resideo (Honeywell) для надежной работы системы.
