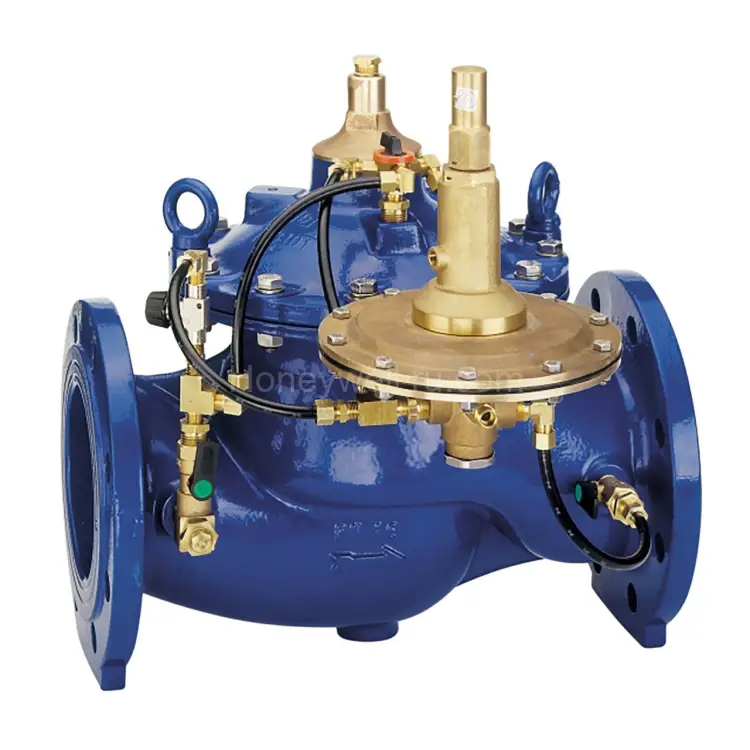

FD300-350A Корпус с фланцем PN16, 2000 kvs, DN 350 мм (клапан управления уровнем)

FD300-350A: корпус с фланцем для клапана управления уровнем (PN16, 2000 kvs, 350 мм)

FD300-350A — это клапан управления уровнем (altitude control valve), предназначенный для автоматического поддержания заданного уровня воды в резервуарах и системах водоснабжения. Принцип работы основан на использовании высокочувствительного пилотного клапана и основного исполнительного узла: пилотный клапан отслеживает гидростатическое давление (соответствующее уровню воды в резервуаре) и инициирует открытие/закрытие главного клапана.

В стандартной версии решение обеспечивает наполнение емкости до максимального установленного значения, а затем закрывает клапан и повторно открывает его при снижении уровня до нижней уставки пилотного узла. По запросу возможна специальная конфигурация, которая применяется как для наполнения, так и для опорожнения водяных накопителей.

Ключевые преимущества

• Высокая пропускная способность — Коэффициент расхода (макс.) 2000 kvs, что помогает эффективно обслуживать системы с повышенными расходами.
• Порошковое покрытие снаружи и внутри: порошок химически инертен и подобран с учетом физиологической и токсикологической безопасности.
• Интегрированная схема управления и шаровые клапаны — удобная компоновка для стабильного функционирования.
• Нет необходимости во внешней энергии — клапан работает без внешнего энергоснабжения.
• Встроенный тонкий фильтр — помогает снижать влияние загрязнений на работу системы.
• Компактная конструкция и легкий вес — упрощают монтаж и обслуживание.
• Корпус с фланцевым присоединением — монтаж в трубопроводную обвязку выполняется на стандартных фланцевых соединениях.

Технические характеристики (FD300-350A)

• Артикул: FD300-350A
• Тип: Корпус с фланцем для системы управления уровнем
• DN: 350 мм
• Номинальное давление: PN16
• Макс. рабочее давление: 16 бар
• Коэффициент расхода (макс.): 2000 kvs
• Мин. давление на входе: 0,7 бар
• Макс. температура среды: 80 °C
• Тип соединения: Фланцевое
• Отделка/исполнение: Порошковое покрытие
• Допуски/стандарты: DVGW, WRAS (до 23 °C)

Как работает система управления уровнем

В зависимости от выбранной уставки пилотный контур формирует команду на открытие или закрытие главного клапана. При повышении уровня (и, соответственно, гидростатического давления) пилотный клапан достигает заданного порога — главный клапан закрывается. Когда уровень снижается до значения, соответствующего нижней уставке пилотного узла, главный клапан открывается, обеспечивая поддержание стабильного режима эксплуатации.

Где применяется FD300-350A

• резервуарные системы водоснабжения и накопительные емкости;
• объекты, где требуется автоматическое поддержание уровня воды без сложной внешней автоматики;
• системы, где важны стабильность работы, высокая пропускная способность и надежность монтажа на фланцах.

Почему важно выбирать официальный канал поставок

Чтобы оборудование Resideo (Honeywell) было получено с корректной сопроводительной документацией и гарантированными условиями поставки, покупать оборудование следует у официального дилера ООО «Промэлектроника»: sales@prom-elec.com.

Также важно отметить, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, поэтому при планировании закупок можно ориентироваться на стабильность доступности номенклатуры.

Комплектация и подготовка к монтажу

Перед установкой убедитесь, что параметры трубопровода (фланцевое соединение, PN16), рабочие условия по температуре и давлению соответствуют выбранной конфигурации FD300-350A. Рекомендуется также предусмотреть монтажные условия, исключающие попадание крупных загрязнений в зону работы клапанного узла, учитывая наличие встроенного фильтра и требования по обслуживанию.

Коротко о главном

• Автоматическое управление уровнем воды по гидростатическому давлению.
