EW3701AP8900 Водосчетчики Woltman для отопления и холодной воды 250 м³/ч

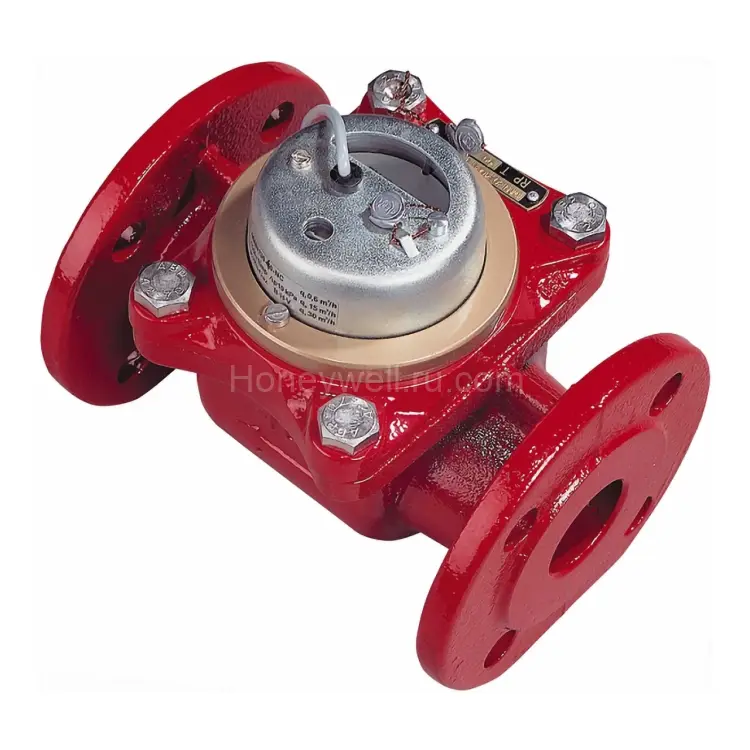

Водосчетчик (тепло/холодоснабжение) Resideo (Honeywell) EW3701AP8900 — объемный расходомер Woltman

Объемный Woltman flow meter Resideo (Honeywell) серии EW370 EW3701AP8900 предназначен для измерения объема отопительной или холодильной воды в системах гидравлического теплоснабжения и охлаждения. Прибор применяется в узлах учета и диспетчеризации, где требуется надежное измерение и передача сигнала для построения энергопотребления.

Механический счетный механизм с роликовым регистром и фиксированным импульсным выходом позволяет подключать расходомер к энергоучетным вычислителям (например, к решениям Resideo (Honeywell) EW500) или к удаленному считыванию.

Ключевые преимущества

• Woltmann wheel — процесс измерения с колесом Woltman для стабильного учета расхода
• Возможность установки в горизонтальном и вертикальном положении
• Низкие потери давления в контуре
• Прочный корпус и рассчитанная на длительный срок работа точность
• Импульсный выход предусмотрен как базовый вариант для интеграции в системы учета
• Защита IP66 для эксплуатации в сложных условиях

Область применения

Модель EW3701AP8900 используется для контроля объема теплоносителя в системах:

• центрального отопления и обвязки котельных
• контуров охлаждения и холодоснабжения (чиллеры, fan-coil и т.п.)
• узлов коммерческого учета тепла/холода совместно с энергоизмерительными устройствами
• интеграции данных в удаленные системы считывания

Технические характеристики

• Номинальный диаметр (DN): 200 мм
• Номинальный расход: 250 м³/ч
• Класс/размер измерения: рассчитано для работы в диапазоне потока с начальным расходом 0,25 м³/ч
• Диапазон температуры среды: от 0,1 °C до 130 °C
• Температура окружающей среды: от 5 °C до 55 °C
• Влажность окружающей среды: от 5% до 95% без конденсации
• Макс. рабочее давление: 16 мбар (по условиям эксплуатации)
• Процесс измерения: Woltmann wheel
• Тип интерфейса: Fixed
• Тип выхода: Импульс
• Значение импульса: 100 литров или 1000 литров
• Кабель импульсного выхода: 1,5 м
• Точность измерения: ±(3+0,05 qp/q) %, но не более 5%
• Подключение к трубопроводу: фланцевое
• Материал корпуса датчика: литейный чугун
• Позиции монтажа: горизонтальная / вертикальная
• Габариты: длина 350 мм
• Класс защиты: IP66
• Окружающая среда: Environment Class E1
• Цвет: красный
• Сертификация/соответствие: MID (Class 3)

Импульсный выход: электрические параметры

• Питание/мощность подключения: макс. 10 Вт
• Ток закрытого состояния (max): 500 мА
• Сопротивление закрытого состояния (max): макс. 10 Ω
• Сопротивление открытого состояния (min): мин. 150 MΩ
• Напряжение открытого состояния (max): макс. 200 В
• Длина кабеля: 1,5 м

Благодаря фиксированному импульсному выходу расходомер удобно согласуется с решениями учета и вычислителями, а также может использоваться в составе систем удаленного сбора данных.

Комплектация

• роликовый регистр с герконовым (reed) датчиком
• импульсный кабель длиной 1,5 м
• ввод/врезка (Outlet) — согласно исполнению
• крышка регистра
• стрелка направления потока и обозначение размера DN
• корпус и верхняя крышка
• шильдик/табличка с данными
• серийный номер
• вход (Inlet)

Интеграция в систему учета

При использовании с энергоизмерительными вычислителями Resideo (Honeywell) EW500 расходомер работает как датчик потока и передает данные объемного измерения в вычислитель. Также устройство может быть интегрировано в M-Bus сеть при применении соответствующего конвертера импульс ↔ M-Bus (например, EW535M0056).
