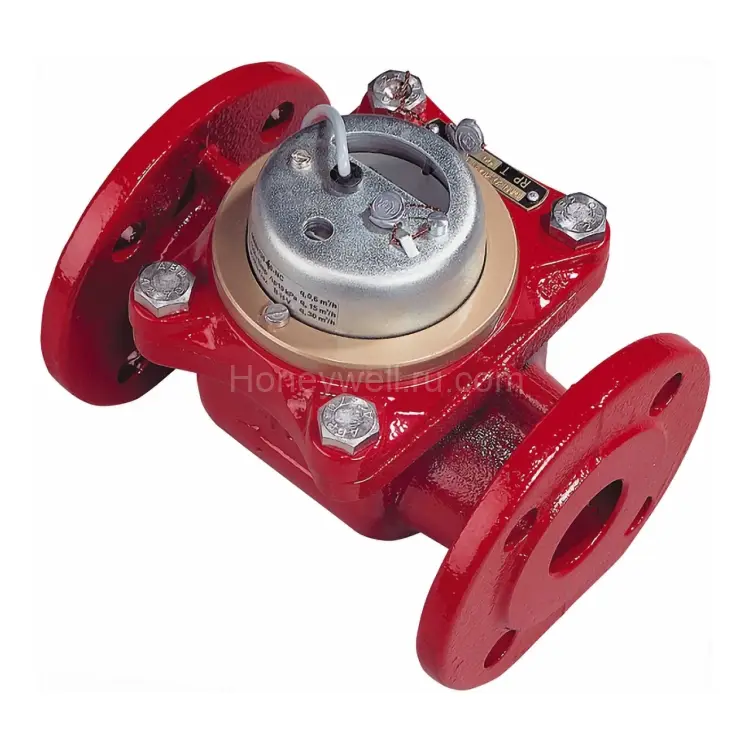

EW3701AP7300 Вольтманновые расходомеры для отопления и холодной воды 60 м³/ч

EW3701AP7300 Woltman flow meters для отопления и холодной воды — точный учет расхода

Серия Honeywell Home EW370 — это механические расходомеры Woltman, предназначенные для измерения объема отопительной или охлажденной (chilled) воды в гидронных системах отопления и кондиционирования. Модель EW3701AP7300 рассчитана на номинальный расход 60 м³/ч и обеспечивает надежную длительную точность благодаря прочной конструкции и рассчитанному измерительному процессу с колесом Вольтманна.

Прибор комплектуется роликовым счетчиком и контактным (герконовым) импульсным выходом фиксированного типа, что позволяет подключать расходомер к устройствам учета и системам диспетчеризации, включая энергокалькуляторы (например, Honeywell Home EW500 Series) либо интеграцию в M-Bus сеть с помощью конвертера импульс/М-Bus (например, EW535M0056).

Ключевые области применения

• Учет объемов отопительной воды в системах теплоснабжения зданий
• Измерение расхода холодной воды (чиллерные контуры) в системах охлаждения
• Гидронные контуры в системах отопление/охлаждение с передачей данных на вычислители
• Удаленное снятие показаний (remote readout) и подключение к системам диспетчеризации

Измерительные и технические особенности

Расходомер рассчитан на работу в условиях эксплуатации до 130 °C по температуре рабочей среды и обеспечивает стабильные результаты измерения в диапазоне условий окружающей среды.

• Тип измерительного процесса: Woltmann wheel (колесо Вольтманна)
• Процесс измерения: механический, с роликовым счетчиком
• Интерфейс: Fixed (фиксированный импульсный выход)
• Тип выхода: Pulse (импульсы)
• Значение импульса: 100 литров или 1000 литров
• Подключение кабеля импульсного выхода: длина 1,5 м
• Подключение к трубопроводу: фланцевое соединение
• Номинальный диаметр: DN 100
• Позиции монтажа: горизонтально и вертикально
• Рабочее давление (max): 16 mbar
• Потеря давления: низкая (Low pressure loss)
• Точность расхода: ±(3+0.05 qp/q) %, но не более 5 %
• Стартовый расход: 0,25 м³/ч

Температурный и эксплуатационный диапазон

• Температура измеряемой среды (min): 0,1 °C
• Температура измеряемой среды (max): 130 °C
• Температура окружающей среды (min): 5 °C
• Температура окружающей среды (max): 55 °C
• Относительная влажность (min): 5 % (без конденсации)
• Относительная влажность (max): 95 % (без конденсации)
• Класс среды: E1

Класс защиты и надежность

• Степень защиты: IP66
• Корпус/материал корпуса датчика: Cast Iron (чугун)
• Окружающая среда: рассчитан для стабильной работы в условиях эксплуатации
• Назначение: прочная конструкция для длительной точности

Комплектация

В поставку входят компоненты для корректного ввода в эксплуатацию и последующего подключения:

• Расходомер с роликовым счетчиком и герконовым датчиком
• Выход (Outlet)
• Крышка счетчика (Register cover)
• Табличка/указатели (Flow arrow и размер DN)
• Корпус и верхняя крышка (Housing, Top cover)
• Шильдик (Type plate) и серийный номер
• Импульсный кабель 1,5 м
• Входной патрубок (Inlet)

Соответствие требованиям

• Сертификация/стандарты: MID (Class 3)

Схема интеграции в учет и диспетчеризацию

Благодаря фиксированному импульсному выходу расходомер удобно подключается к системе учета:

• При сочетании с энергокалькулятором (например, из серии EW500) прибор работает как датчик расхода, передавая объем для расчета
• При добавлении конвертера импульс → M-Bus (например, EW535M0056) расходомер может быть интегрирован в M-Bus сеть

Покупка в России и поставки

Важно: оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО Промэлектроника (sales@prom-elec.com), чтобы получить корректное сопровождение поставки и поддержку по подбору.

Также отмечаем, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

Почему выбирают EW3701AP7300

• Импульсный выход по умолчанию для подключения к вычислителям и системам удаленного учета
• Низкая потеря давления и стабильная работа
• Прочный корпус для длительной точности
• Гибкий монтаж: горизонтально и вертикально
• Класс защиты IP66 и рабочие параметры для сложных условий
