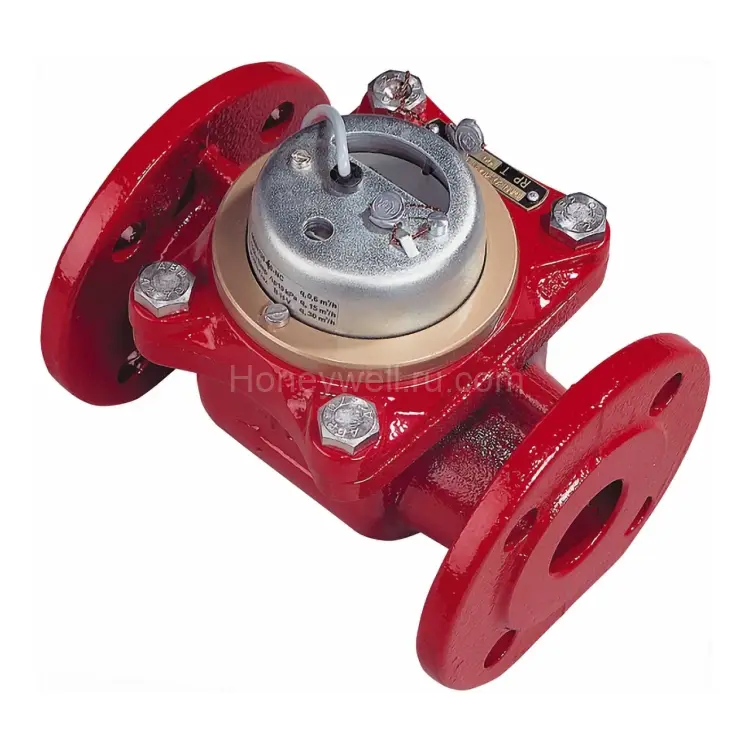

EW3701AP6500 Водосчётчики Вольтмана для отопления и холодной воды 40 м³/ч

Водосчётчик EW3701AP6500 Woltman для систем отопления и охлаждения (40 м³/ч)

Resideo (Honeywell) EW3701AP6500 — это механический расходомер (Woltman) для измерения объёма отопительной или холодильной (chilled) воды в инженерных гидравлических системах. Устройство предназначено для задач коммерческого и технологического учёта, где требуется долговременная точность, устойчивость к условиям эксплуатации и удобная интеграция в системы съёма данных.

Серия EW370 отличается применением роликового счётного механизма и фиксированного импульсного выхода, позволяющего подключать прибор к вычислителям энергии и системам дистанционного считывания. При комплектации с вычислителем энергии EW500 счётчик фактически работает как датчик расхода и передаёт данные для расчёта потребления. Также возможна интеграция в M-Bus сети при использовании преобразователя импульсов в M-Bus (например, EW535M0056).

Ключевые преимущества

• Монтаж: подходит для горизонтальной и вертикальной установки.
• Импульсный выход: предусмотрен как стандартное решение для подключения к вычислителям энергии и диспетчеризации.
• Низкие потери давления — оптимизированная гидравлика для работы в системах циркуляции.
• Надёжная конструкция для стабильной точности на протяжении длительного срока службы.
• Защита класса IP66 — рассчитан на эксплуатацию в сложных условиях.

Технические характеристики (что важно при подборе)

• Артикул: EW3701AP6500
• Применение: измерение объёма отопительной или холодильной воды
• Номинальный расход: 40 м³/ч
• Диапазон минимального расхода: 1.6 м³/ч
• Стартовый расход: 0.25 м³/ч
• Точность измерения: ±(3+0.05 qp/q) %, не более 5 %
• Процесс измерения: колесо Woltman
• Номинальный диаметр: 80 мм
• Подключение к трубопроводу: фланцы
• Диаметр круга под болты фланца: 160 мм
• Рабочее давление: PN16 (номинальное), минимальное 0.3 бар, максимальное 16 бар
• Температура измеряемой среды: от 0 °C до 130 °C
• Рабочая температура окружающей среды: от 5 °C до 55 °C
• Влажность: 5–95 % без конденсации
• Класс окружающей среды: E1
• Материал корпуса: чугун (cast iron)

Выходной интерфейс и импульсные параметры

• Тип интерфейса: фиксированный
• Тип выхода: импульс
• Значение импульса: 100 литров или 1000 литров
• Питание/мощность подключения импульсного выхода: max. 10 W
• Ток в закрытом состоянии: max. 500 mA
• Сопротивление в закрытом состоянии: max. 10 Ω
• Сопротивление в разомкнутом состоянии: min. 150 MΩ
• Напряжение в разомкнутом состоянии: max. 200 V
• Длина кабеля импульсного выхода: 1.5 м

Комплектация и набор для корректной интеграции

EW3701AP6500 поставляется с элементами, которые упрощают монтаж и дальнейшее использование в системах учёта:

• Пара температурных датчиков Pt500, Ø 5.2 мм (одобрено MID)
• Вычислитель энергии
• Модули
• Погружная гильза (immersion pocket)

Соответствие нормам

• Пригодность для коммерческого учёта: MID (Class 3)

Кому подойдёт

Модель EW3701AP6500 рациональна для объектов, где требуется точный контроль потребления теплоносителя и воды в системах:

• централизованного отопления и теплообменных узлов;
• инженерных систем с управлением по расходу;
• объектов ЖКХ и коммерческой недвижимости;
• систем диспетчеризации и дистанционного съёма данных (с использованием совместимых вычислителей и преобразователей).
