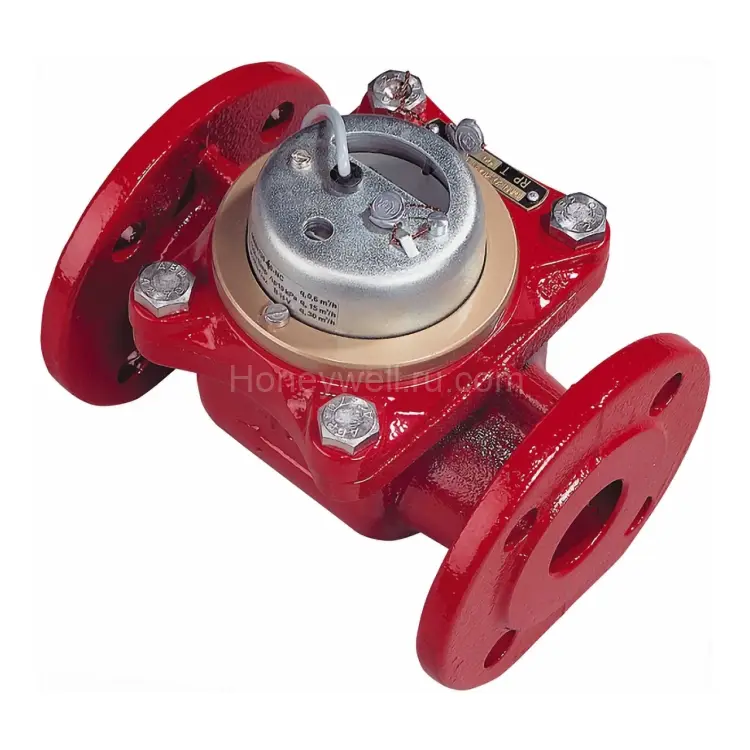

EW3701AP4900 Водяные расходомеры Вольтман для отопления и охлаждённой воды 15 м³/ч

Вихревой (Вольтмановский) расходомер Resideo (Honeywell) EW3701AP4900 для отопления и охлаждения

EW3701AP4900 — это механический счетчик-расходомер Woltman для измерения объёма теплоносителя в инженерных системах отопления и охлаждения (гидравлические контуры). Прибор предназначен для установки в трубопроводах с номинальным диаметром DN 40 и обеспечивает стабильную работу при длительной эксплуатации благодаря прочной конструкции корпуса и рассчитанным режимам работы.

Устройство выполнено в соответствии с требованиями по измерениям и подходит для интеграции в системы учёта: благодаря фиксированному импульсному выходу расходомер легко подключается к энергокалькуляторам (например, серия EW500) и/или к удалённому считыванию. При использовании конвертера импульс → M-Bus (например, EW535M0056) прибор может быть включён в M-Bus сеть.

Ключевые преимущества

• Измерительный процесс Woltmann (колесо) — для надёжного определения объёма в водяных системах.
• Импульсный выход по умолчанию — фиксированные импульсы для связи с вычислителями и системами диспетчеризации.
• Низкие потери давления — комфортная интеграция в контуры без заметного ухудшения гидравлики.
• Прочная конструкция и рассчитанная точность для многолетней работы.
• Монтаж возможен вертикально и горизонтально — удобно для разных схем обвязки.

Где используется

Расходомер EW3701AP4900 применяется для учёта объёма:

• Теплоносителя в системах отопления;
• Воды для охлаждения в системах кондиционирования и чиллерах;
• В составе узлов теплоснабжения и водяных контуров с интеграцией в энергетический учёт.

Технические характеристики (основные)

• Модель: EW3701AP4900
• Тип: Woltman flow meters (механический расходомер)
• Контролируемая среда: Heating or Chilled water (отопление или охлаждённая вода)
• Номинальный расход: 15 m³/h
• Пределы расходов: от 15 l/s (минимальный расход указан в характеристиках модели)
• Стартовый расход: 0.25 m³/h
• Температура среды: от 0.1 °C до 130 °C
• Рабочее давление (макс.): 16 mbar
• Точность расхода: ±(3+0.05 qp/q) %, но не более 5 %
• Диаметр (DN): 40 mm
• Соединение: фланцевое (Flanges)
• Процесс измерения: Woltmann wheel
• Интерфейс / тип выхода: Fixed (фиксированный)
• Тип выхода: Pulse (импульсы)
• Значение импульса: 100 litres или 1000 litres
• Длина кабеля импульсного выхода: 1.5 m

Электрические и сигнальные параметры импульсного выхода

• Питание/мощность на подключении импульсного выхода: max. 10 W
• Ток замкнутого состояния (макс.): 500 mA
• Сопротивление замкнутого состояния (макс.): max. 10 Ω
• Сопротивление разомкнутого состояния (мин.): min. 150 MΩ
• Напряжение разомкнутого состояния (макс.): max. 200 V

Условия эксплуатации

• Температура окружающей среды: от 5 °C до 55 °C
• Влажность окружающей среды: от 5 % до 95 % (без конденсации)
• Окружающая среда (Environment Class): E1
• Степень защиты: IP66

Материалы и конструкция

• Материал корпуса датчика: Cast Iron (чугун)
• Цвет: Red

Положение установки и монтаж

Прибор допускает монтаж горизонтально и вертикально, что помогает подобрать компоновку под существующую разводку и требования проекта.

Комплект поставки (что включено)

• Register with roller counter and reed switch (счетный механизм с роликовым счетчиком и герконовым датчиком)
• Outlet (выход)
• Register cover (крышка счетчика)
• Flow arrow and DN size (стрелка направления потока и размер DN)
• Housing (корпус)
• Top cover (верхняя крышка)
• Type plate (шильдик)
• Serial number (серийный номер)
• Pulse cable, length 1.5 m (кабель импульсного выхода 1.5 м)
• Inlet (вход)

Соответствие стандартам

• MID (Class 3)

Как подключать

Модель EW3701AP4900 используется в связке с вычислителями и системами учёта:

• с энергокалькуляторами (например, EW500) — в роли датчика расхода/объёма;
• с M-Bus через конвертер импульсов (например, EW535M0056) — для интеграции в сеть диспетчеризации и дистанционного считывания.
