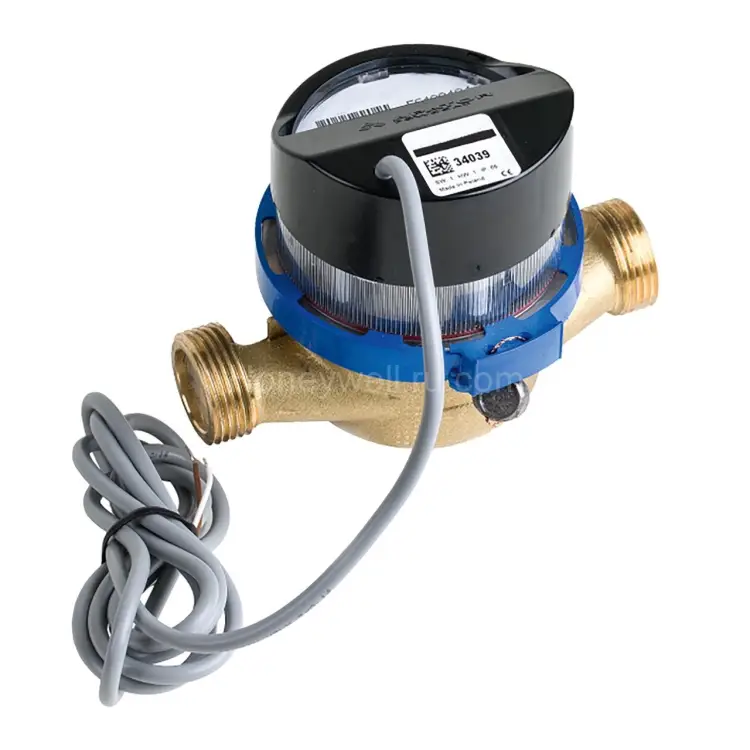

EW1101CM4600 — одноизмерительный счетчик теплой воды EW1101 Resideo (Honeywell) с модулем M-Bus, DN40

Счетчик воды Resideo (Honeywell) EW1101CM4600 для теплой воды DN40 с M-Bus

EW1101CM4600 из серии EW110 — это промышленный одноизмерительный (singlejet) счетчик воды для учета питьевой воды (потока теплой воды) в системах водоснабжения. Прибор рассчитан на монтаж в горизонтальном и вертикальном положении, обеспечивает стабильный учет благодаря стойкости к внешним магнитным полям и поддерживает дистанционное считывание через M-Bus.

Модель предназначена для трубопроводов с номинальным диаметром DN40 и имеет компактные габариты: длина 300 мм и высота 185 мм.

Ключевые характеристики

• Производитель: Resideo (Honeywell)
• Серия: EW110
• Модель: EW1101CM4600
• Артикул: EW1101CM4600
• Номинальный диаметр: DN40
• Процесс измерения: Single jet (одноструйное измерение)
• Контролируемая среда: Potable Water (питьевая вода)
• Постоянный расход (Q3): 16 м³/ч
• Максимальное рабочее давление: до 16 bar
• Класс защиты: IP65
• Температурный класс: T130
• Класс температуры (окружающая среда): от 5 °C до 55 °C
• Класс точности/сертификации по стандартам (одобрения): DN15...20: ACS, KTW; DN25...40: WRAS

Подключение и монтаж

Счетчик рассчитан на стандартное присоединение G 2. Установка возможна горизонтально или вертикально — это упрощает интеграцию в существующие узлы учета.

• Тип подключения: G 2
• Положение при монтаже: горизонтальное / вертикальное
• Стрелка потока: предусмотрена на корпусе

Дисплей и индикация

Устройство оснащено роликовым счетным механизмом с регистрацией значений по типу «roller counter». Для исполнения, соответствующего DN25...40, используется пятизначный роликовый счетчик.

• Тип индикации: Roller counter
• Разрядность (DN25...40): 5 digit roller counter
• Визуальная считываемость: десятичные позиции dials

Интерфейсы и дистанционное считывание

Счетчик поддерживает дистанционное получение данных через интерфейс M-Bus. По данным комплектации предусмотрена возможность использования ретрофит-модулей для проводной передачи (wired M-Bus), а также для решений pulse и RF коммуникаций — это удобно при модернизации диспетчеризации и автоматизации учета.

• Интерфейс: M-Bus
• Тип интерфейса: Retrofittable (расширяемый/модульный)
• Возможности: ретрофит модулей для wired M-Bus / pulse out / RF communication

Особенности конструкции

• Устойчивость к внешним магнитным полям: прибор fully resistant
• Механизм: singlejet flow sensor с магнитной муфтой (magnetic clutch)
• Корпус датчика потока: внешняя резьба по ISO228 на входе и выходе
• Фильтрация на входе: наличие сита (sieve on inlet)
• Защитный узел: пломбирующий/стягивающий элемент (sealing clamp) между корпусом и датчиком

Комплектация

В комплект поставки включены элементы, необходимые для монтажа и начала эксплуатации (в зависимости от исполнения):

• Механический роликовый счетчик (mechanical roller counter) или комбинированный вариант с циферблатом (combined and dial counter)
• Корпус счетчика для DN15…20 с температурной стойкостью до 350 °C (Counter housing of DN15…20 350 °C)
• Стяжной/пломбировочный хомут между корпусом и датчиком (Sealing clamp between housing and flow sensor)
• Singlejet датчик расхода с магнитной муфтой (Singlejet flow sensor with magnetic clutch)
• Корпус датчика потока с внешней резьбой ISO228 на входе и выходе и сеткой на входе
• Крышка (Cover)
• Роликовый счетчик и узел (Roller counter and unit)
• Указатель стрелки потока (Flow arrow)
• Опознавательная отметка/маркировка допуска (Approval mark)
• Вход (Inlet) и выход (Outlet)

Почему стоит выбрать EW1101CM4600

• Надежный учет теплой воды в системах водоснабжения
• Устойчивость к внешним магнитным воздействиям — повышенная защищенность измерений
• Класс защиты IP65 для эксплуатации в условиях, где важна надежность
• Модульность: возможность расширения под разные сценарии дистанционного съема данных
• Совместимость с M-Bus для интеграции в диспетчерские системы
• Гибкий монтаж: горизонтально и вертикально

Важно при покупке

Покупать оборудование Resideo (Honeywell) рекомендуется только у официального дилера — ООО Промэлектроника. Официальные запросы можно отправлять на почту: sales@prom-elec.com.

Также сообщаем, что оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию, что помогает обеспечить доступность и планирование закупок для объектов водоснабжения.

Сделайте учет расхода теплой воды точным и управляемым — выберите EW1101CM4600 с поддержкой M-Bus для удобного мониторинга и интеграции в систему дистанционного считывания.
