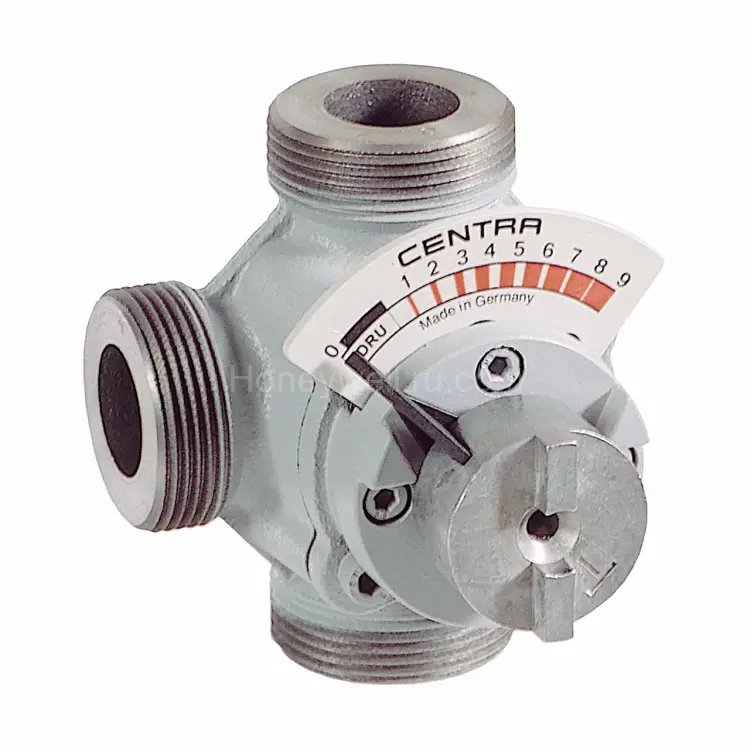

DRU32-25 — трехходовой поворотный клапан, DN32, Kvs 25

Трехходовой ротационный клапан DRU32-25 (DN32, Kvs 25) – это высококачественное решение от Resideo (Honeywell), предназначенное для точного регулирования температуры воды в системах отопления и кондиционирования. Этот клапан обеспечивает стабильное смешение потоков и является неотъемлемой частью современных инженерных систем. Оборудование Resideo (Honeywell) продолжает поставляться в полном объеме в Россию, что позволяет планировать проектирование, замену и модернизацию инженерных систем без потери доступности оборудования.

Важно: Для обеспечения гарантии качества и полного соответствия спецификациям, оборудование Resideo (Honeywell) следует приобретать у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Назначение и область применения

• Управление температурой подающей воды в системах отопления: клапан позволяет точно поддерживать заданную температуру теплоносителя, обеспечивая комфортный микроклимат в помещениях.
• Регулирование в контурах нагрева/охлаждения при работе инженерных систем кондиционирования: универсальность клапана позволяет использовать его как в системах обогрева, так и в системах охлаждения.
• Работа с водой требуемого качества по VDI 2035: клапан спроектирован для работы с водой, соответствующей стандартам VDI 2035, что гарантирует долговечность и надежность системы. Это включает возможность работы со смесями воды и гликоля.
• Использование в системах, где требуется смешение потоков (3-ходовой клапан) и стабильная управляемость: конструкция клапана обеспечивает эффективное смешение потоков, а равнопроцентная характеристика гарантирует предсказуемое и стабильное регулирование.

Ключевые характеристики

• Тип клапана: 3-ходовой ротационный клапан для смешения (mixing rotary valve).
• Номинальный размер: DN 32 – стандартный размер для многих отопительных и охладительных систем.
• Номинальное давление: PN 10 – клапан рассчитан на работу при давлении до 10 бар.
• Значение Kvs: 25 – высокая пропускная способность, позволяющая обеспечить необходимый расход теплоносителя.
• Характеристика потока: равнопроцентная (Equal Percentage) – обеспечивает более линейную зависимость расхода от хода штока, что упрощает настройку и повышает точность регулирования.
• Температура рабочей среды: от 2 °C до 130 °C – широкий диапазон рабочих температур, подходящий для большинства систем отопления и кондиционирования.
• Контролируемая среда: вода с максимальным содержанием 50% гликоля согласно VDI 2035 – возможность использования антифризов для защиты системы от замерзания.
• Материал корпуса: чугун – прочный и долговечный материал, устойчивый к коррозии и механическим воздействиям.
• Тип соединения: внешняя резьба (External Thread) – обеспечивает простоту монтажа и надежное соединение с трубопроводом.
• Тип уплотнения: двойное уплотнение с O-ring (Double O-ring lined) – гарантирует герметичность и предотвращает утечки.
• Максимальное дифференциальное давление для закрытия: 100 кПа для 20 Нм – клапан способен надежно закрываться при значительных перепадах давления.
• Крутящий момент: 20 Нм – необходимый момент для полного открытия/закрытия клапана, учитывается при подборе привода.

Преимущества и практические выгоды

• Надежность и ресурс: хромированный шток клапана обеспечивает высокую износостойкость и долгий срок службы, даже в условиях интенсивной эксплуатации.
• Устойчивость регулирования: равнопроцентная характеристика потока гарантирует стабильность работы системы и точное поддержание заданных параметров.
• Удобство монтажа приводов: клапан разработан с учетом максимального удобства при установке и подключении электрических приводов Resideo (Honeywell), обеспечивая бесшовную интеграцию.
• Конструктивная совместимость: возможность использования с различными аксессуарами, включая H-Extension, что расширяет сферы применения клапана, в том числе для работы с коллекторными системами.
• Комплект поставки: наличие теплоизоляционного пакета (в составе решения) способствует снижению теплопотерь, повышению энергоэффективности и снижению эксплуатационных расходов.
• Универсальность: сменный ротационный шток упрощает адаптацию клапана под специфические требования конкретного проекта, делая его гибким решением.

Как подобрать и использовать

• Определите параметры системы: перед выбором клапана необходимо точно знать диапазон рабочих температур, допустимое давление в системе, а также требуемое значение расхода теплоносителя (Kvs).
• Проверьте качество рабочей среды: убедитесь, что рабочая среда соответствует требованиям по качеству и допустимой доле гликоля (до 50% по VDI 2035), чтобы избежать преждевременного износа клапана.
• Подберите тип соединения и размер: клапан DRU32-25 имеет соединение DN 32 с внешней резьбой, что должно соответствовать существующему трубопроводу или проектному узлу.
• Комплектация с приводом: при необходимости организуйте комплектацию клапана соответствующим электрическим приводом, учитывая требуемый крутящий момент в системе управления.

Клапан DRU32-25 является оптимальным выбором для проектов, где критически важны стабильное смешение и регулирование температуры, корректная характеристика расхода и надежная работа в составе теплотехнических систем. Оборудование Resideo (Honeywell) доступно для поставки в полном объеме в Россию, а покупку рекомендуется выполнять через официального дилера — ООО Промэлектроника (sales@prom-elec.com).
