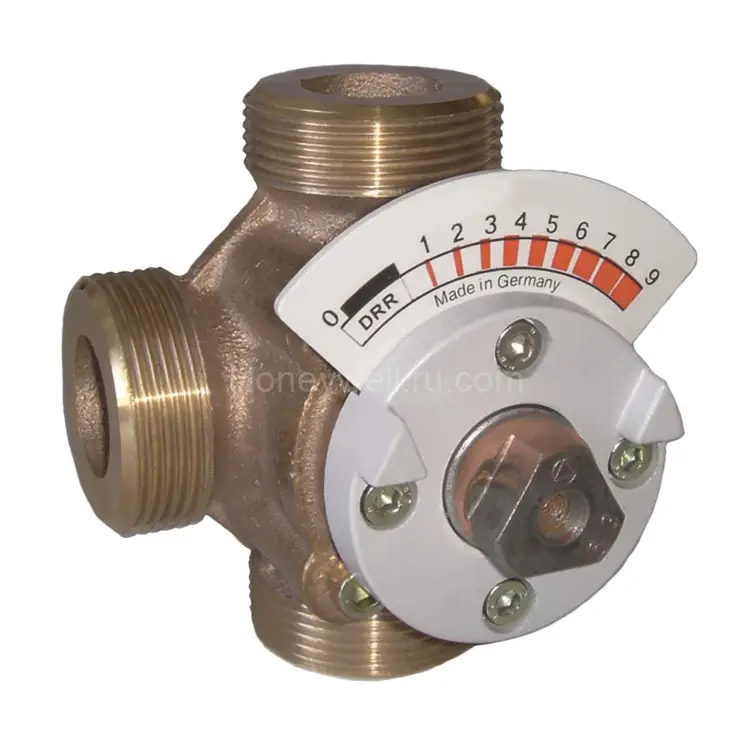

DRR25-6.3, 3-ходовой смесительный поворотный клапан, PN10, Kvs 6,3

DRR25-6.3 — 3-ходовой смесительный поворотный клапан Resideo (Honeywell), PN10, Kvs 6,3

Клапан DRR25-6.3 — это 3-ходовой смесительный поворотный клапан, предназначенный для точного регулирования температуры в инженерных системах отопления и холодоснабжения/кондиционирования. Он обеспечивает формирование заданной температуры путем смешения подающей и обратной воды, гарантируя стабильную работу систем управления микроклиматом.

Ключевые преимущества

• Точный режим смешивания: Благодаря оптимальной характеристике потока и корректной работе на участках регулирования, клапан обеспечивает высокую точность смешивания.
• Надежная конструкция: Устойчивость к эксплуатационным нагрузкам в системах горячего водоснабжения (ГВС), отопления и вентиляции (ОВ), а также в системах смешения.
• Универсальность применения: Конструкция корпуса и поворотный шток позволяют адаптировать клапан под различные схемы регулирования, делая его гибким решением для разнообразных проектов.
• Совместимость с электрическими приводами: Простая и предсказуемая установка приводного оборудования, что упрощает интеграцию в автоматизированные системы.
• Удобство монтажа: Компактное исполнение и продуманная конструкция обеспечивают легкую интеграцию клапана в существующие трубопроводные системы.

Основные характеристики DRR25-6.3

• Артикул: DRR25-6.3
• Тип клапана: 3-ходовой смесительный поворотный клапан (3-Way mixing rotary valve)
• Присоединение: наружная/внешняя резьба (External Thread)
• Размер DN: DN 25
• Номинальное давление: PN 10
• Kvs (коэффициент производительности): 6,3
• Характеристика потока: эквивалентная пропорциональная (Equal Percentage), обеспечивающая линейную зависимость расхода от хода штока.
• Температура рабочей среды (мин.): 2 °C
• Температура рабочей среды (макс.): 130 °C
• Рабочая среда: вода с максимальным содержанием 50% гликоля (согласно VDI 2035). Это обеспечивает защиту от замерзания и коррозии.
• Максимальное дифференциальное давление для закрытия: 100 кПа (при крутящем моменте 20 Нм).
• Максимальный крутящий момент: 20 Нм, необходимый для надежного закрытия клапана.
• Угол поворота: 90°, стандартный угол для большинства приводных механизмов.
• Материал корпуса: красная латунь (Red brass), отличающаяся высокой коррозионной стойкостью и долговечностью.
• Конструкция корпуса и материалов: Корпус HE25 из чугуна (GG20), корпус DRR из красной латуни, внутренние части DRR из хромированной красной латуни для дополнительной защиты и износостойкости.

Области применения

Клапан DRR25-6.3 является оптимальным выбором, когда требуется точное смешение температур и эффективное управление расходом в трехходовых схемах. Он идеально подходит для:

• Систем панельного отопления (теплый пол, теплый потолок): для поддержания стабильной и комфортной температуры теплоносителя.
• Систем с задачами смешения: для точного регулирования соотношения подающей и обратной воды в контуре.
• Применений, связанных с проблемой диффузии кислорода: при правильной схеме обвязки, клапан помогает минимизировать риск проникновения кислорода в систему.
• Интеграции в автоматизированные системы: легко подключается к электрическим приводам и контроллерам для создания комплексных систем управления климатом.

Актуальность решения для проектов

При проектировании современных систем отопления и вентиляции критически важны согласованные параметры всех компонентов. Клапан DRR25-6.3 разработан с учетом этих требований, обеспечивая:

• Управляемость процесса: Точное соответствие заданным параметрам работы системы.
• Предсказуемое регулирование: Стабильное поддержание температуры и расхода в заданных пределах.
• Согласованность с приводами: Соответствие момента, угла поворота и диапазона температур, что гарантирует бесперебойную работу с различными типами приводов.

Документация и технические материалы

Для детального ознакомления с техническими характеристиками, особенностями монтажа и эксплуатации, а также для подбора оптимального решения, рекомендуется изучить следующую документацию от производителя:

• Общая документация по смесительным клапанам
• Техническое описание DRR
• Техническое описание DRR (ENG)
• Инструкция по монтажу и эксплуатации DRU/DRR
• Техническое описание DRR (FR)
