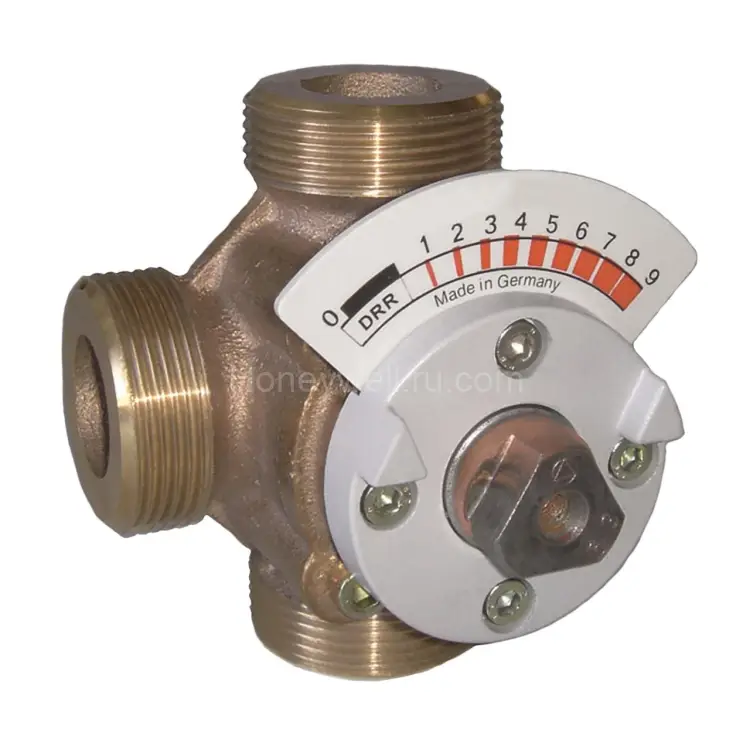

DRR25-10, трехходовой поворотный смесительный клапан, PN10, Kvs 10

Трехходовой поворотный клапан смешивания DRR25-10 (Resideo (Honeywell)) — это инженерное решение для точного управления температурой теплоносителя в системах отопления и кондиционирования. Модель предназначена для смешивания подающей и обратной линий таким образом, чтобы поддерживать заданный температурный режим и обеспечивать стабильную работу гидравлического контура.

DRR25-10 рассчитан на эксплуатацию при повышенных параметрах и сочетает надежную конструкцию с технологичными характеристиками потока. Клапан используется в качестве элемента регулирования совместно с актуаторами VMM/VRM и совместим с задачами, где важны контролируемые расходы и предсказуемое поведение в части гидравлики.

Клапан не требует слива системы при подборе и монтаже: конструкция корпуса и универсальный поворотный шток помогают адаптировать клапан под конкретное применение в рамках системы.

Важно: оборудование Resideo (Honeywell) нужно приобретать у официального дилера — ООО Промэлектроника (sales@prom-elec.com). Также отметим, что оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию.

Ключевые особенности

• Назначение: 3‑ходовое смешивание потоков для поддержания нужной температуры воды.
• Тип клапана: 3‑Way mixing rotary valve (трехходовой поворотный клапан).
• Материал корпуса: красная латунь — устойчивость к рабочим воздействиям и ресурс в инженерных системах.
• Эксплуатация: широкий температурный диапазон теплоносителя.
• Гидравлическое поведение: равнопроцентная характеристика (Equal Percentage) для более контролируемой зависимости расхода от степени открытия.
• Применение: подходит для контуров, где актуальны задачи по снижению проблем диффузии кислорода в системах панельного отопления (например, подогрев пола/потолка).

Технические характеристики DRR25-10

• Артикул / модель: DRR25-10
• Номинальный размер: DN 25
• Номинальное давление: PN 10
• Угол поворота: 90°
• Kvs (значение пропускной способности): 10
• Характеристика потока клапана: равнопроцентная
• Макс. дифференциальное давление для закрытия: 100 кПа при 20 Нм
• Максимальный крутящий момент: 20 Нм
• Максимальная температура среды: 130 °C
• Минимальная температура среды: 2 °C
• Контролируемая среда: вода с содержанием гликоля до 50% (по VDI 2035)
• Тип подключения: внешняя резьба (External Thread)
• Комплектация: термоизоляционный пакет включен
• Материалы (корпус/внутренние элементы): корпус HE25 из чугуна (GG20), корпус DRR из красной латуни, внутренние части DRR из хромированной красной латуни

Где применяется

Клапан DRR25-10 подходит для современных решений автоматизированного теплоснабжения. Благодаря характеристикам и совместимости с исполнительными устройствами, он может применяться в:

• системах отопления, где требуется точное смешение потоков;
• панельных системах (пол/потолок) с учетом требований к качеству регулирования и стабильности работы;
• гидравлических контурах с корректной настройкой расхода и управляемого открытия клапана;
• проектных решениях с применением расстояние‑регулируемого HE‑удлинителя для использования в широком диапазоне предварительно смонтированных систем.

Преимущества для инженеров и монтажников

• Точность управления температурой за счет корректной гидравлической характеристики.
• Надежная конструкция на базе красной латуни и продуманной геометрии.
• Удобство подбора благодаря универсальному поворотному штоку и компоновке узла.
• Работа с теплоносителями с допустимым содержанием гликоля по требованиям VDI 2035.
• Термоизоляция в комплекте (термоизоляционный пакет включен) для снижения теплопотерь в узле.

Выбирайте DRR25-10, если вам нужен трехходовой смесительный клапан Resideo (Honeywell) с равнопроцентной характеристикой, рассчитанный на работу при давлении PN 10 и температурах до 130 °C.
