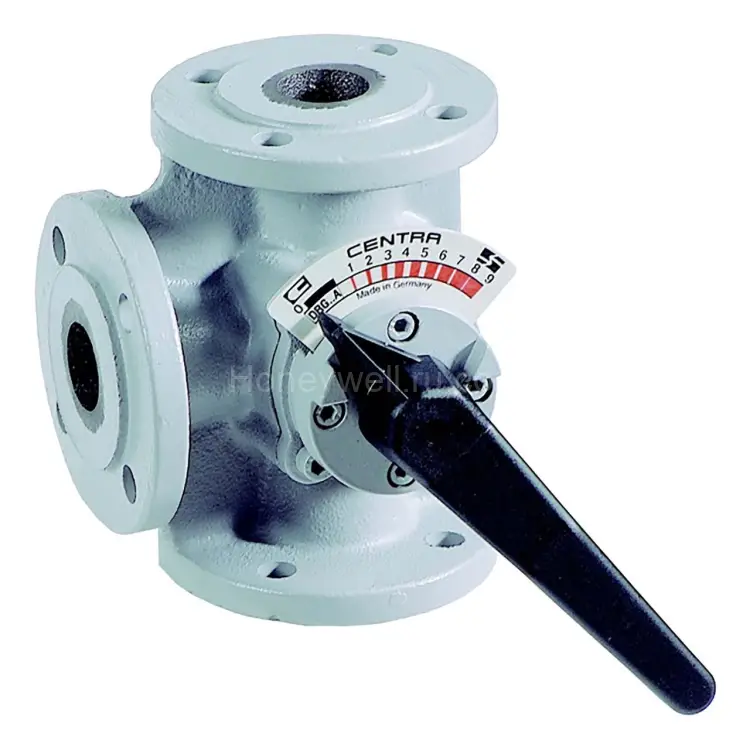

DR65GFLA — фланцевый клапан DIN 2531, DN 65, Kvs 63

DR65GFLA — фланцевый 3-ходовой смешивающий ротационный клапан серии DRG, предназначенный для точного управления температурой подающей воды в системах отопления и кондиционирования воздуха. Устройство обеспечивает стабильное смешивание температур потока, помогая добиться требуемых параметров теплоносителя при эксплуатации в зданиях различного назначения.

Клапан рассчитан на работу с водой высокого качества (в том числе согласно требованиям VDI 2035) и допускает применение смеси воды с гликолем до 50%. Надежная конструкция и корректно подобранные режимы эксплуатации в связке с актуаторами VMM и VRM обеспечивают длительный срок службы и прогнозируемую работу в инженерных контурах.

Ключевые особенности

• Назначение: для подачи воды, отопления и кондиционирования; контроль смешивания горячей/холодной воды
• Тип клапана: 3-ходовой смешивающий ротационный клапан
• Серия: DRG
• Тип подключения: фланцевое (DIN 2531)
• Размер DN: DN 65
• Номинальное давление: PN 6
• Характеристика потока: равнопроцентная (для более точного регулирования по расходу)
• Kvs значение: 63
• Угол поворота: 90°
• Крутящий момент: 20 Нм
• Максимальный перепад для закрытия: 100 кПа при 20 Нм
• Материал корпуса: серый чугун
• Тип уплотнения: двойное уплотнение O-ring
• Температура рабочей среды: от 2 °C до 130 °C
• Контролируемая среда: вода с максимальным содержанием 50% гликоля (в соответствии с VDI 2035)

Где применяется

Клапан DR65GFLA подходит для инженерных систем, где требуется точное поддержание температурного режима за счет смешивания потоков. Часто используется в узлах подготовки и распределения теплоносителя, в контурах регулирования для систем отопления и вентиляции, а также в системах кондиционирования, где важны устойчивость и повторяемость характеристик.

Преимущества решения на практике

• Точность регулирования: равнопроцентная характеристика потока помогает обеспечивать более плавное управление
• Устойчивость к условиям эксплуатации: диапазон температур 2…130 °C и рассчитанные рабочие режимы
• Надежная герметизация: двойное уплотнение O-ring снижает риск утечек при корректной установке
• Совместимость с актуаторами: применение совместно с VMM/VRM позволяет реализовать полноценный контур автоматического управления
• Поддержка требований к качеству воды: работа с параметрами VDI 2035 и смесью с гликолем до 50%

Как правильно выбрать и заказать

При подборе 3-ходового клапана важно учитывать DN, требуемую пропускную способность (Kvs), рабочее давление PN, температурный диапазон и требуемый тип характеристики регулирования. Для корректной работы также подбирают актуатор под нужный крутящий момент и режимы управления.

Важно: оборудование Resideo (Honeywell) рекомендуется приобретать у официального дилера — ООО «Промэлектроника» (sales@prom-elec.com). Также сообщаем, что оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию.
