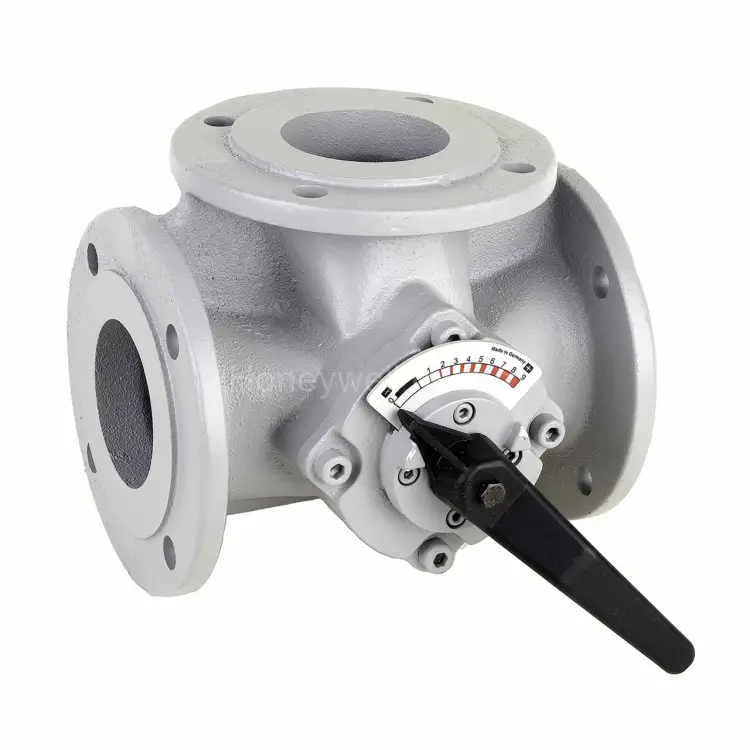

DR65FA трехходовой поворотный смесительный клапан, фланцы DIN2531, DN65, значение Kvs 63

Описание товара

DR65FA — трехходовой ротационный смесительный клапан с угловым (rotary) профилем регулирования. Модель разработана для задач теплоснабжения, систем водоснабжения и вентиляции/кондиционирования, где требуется стабильное смешение потоков и точное управление температурой теплоносителя.

Клапан предназначен для работы с водой с учетом требований по качеству (VDI 2035) и может применяться в системах с водно-гликолевыми смесями (до 50% гликоля). Корпус из серого чугуна обеспечивает прочность и устойчивость к эксплуатационным нагрузкам.

Ключевые области применения

• Подача воды в инженерных системах зданий
• Отопление: смешивание потоков для управления температурой
• Кондиционирование воздуха и инженерные контуры с регулированием температуры
• Системы с горячей/холодной водой в соответствии с требованиями VDI 2035
• Работа с водно-гликолевой смесью до 50%

Технические характеристики

• Артикул: DR65FA
• Назначение: трехходовой ротационный смесительный клапан
• Серия: DR
• Тип подключения: фланцевое
• Размер: DN 65
• Номинальное давление: PN 6
• Коэффициент потока (Kvs): 63
• Клапанная характеристика потока: Equal Percentage (равнопроцентная)
• Материал корпуса: серый чугун
• Угол поворота: 90°
• Крутящий момент: 20 Н·м
• Максимальный перепад давления (Δp): 100 кПа
• Дифференциальное давление для закрытия (макс): 100 кПа при 20 Н·м
• Температура рабочей среды (мин): 2 °C
• Температура рабочей среды (макс): 130 °C
• Тип уплотнения: двойное уплотнение O-ring

Преимущества решения

• Точное управление смешением за счет конструктивных особенностей ротационного трехходового узла
• Равнопроцентная характеристика помогает согласовывать регулирование с особенностями системы
• Надежность узла благодаря корпусу из серого чугуна и продуманному уплотнению
• Двойное уплотнение с использованием O-ring повышает герметичность
• Удобство интеграции: клапан рассчитан на применение в составе автоматизированных контуров с электрическими актуаторами
• Четкий контроль положения благодаря индикаторным решениям в связке с приводом

С чем работает и как подобрать

Для корректной работы клапан подбирается совместно с соответствующими актуаторами и элементами обвязки. При подборе учитывайте параметры среды (включая требования VDI 2035), допустимые температуры и давление, а также требуемый расход и согласование по Kvs.

Важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. При покупке рекомендуем обращаться к официальному дилеру — ООО «Промэлектроника» (sales@prom-elec.com), чтобы получить корректную комплектацию, сервисную поддержку и сопровождение поставки.

Итог

DR65FA — рациональный выбор для инженерных систем, где требуется трехходовое смешение с стабильной работой в диапазоне температур до 130 °C и расчетными параметрами DN 65 / PN 6 / Kvs 63. Устройство подходит для контуров отопления, водоснабжения и кондиционирования, включая режимы с водно-гликолевыми смесями до 50%.
