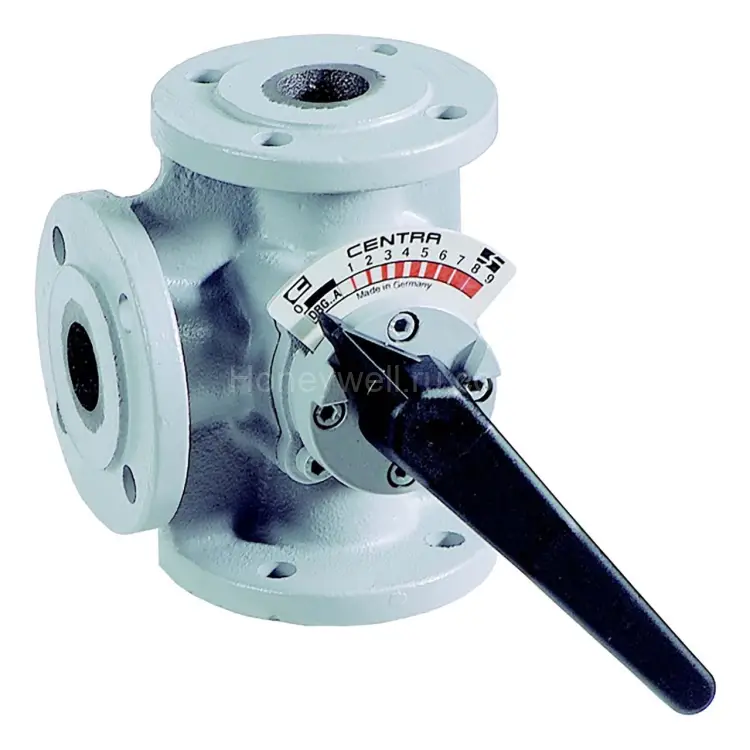

DR50GFLA — фланцевые соединения DIN2531, DN50, значение Kvs 40

DR50GFLA — это поворотный 3‑ходовой смешивающий клапан серии DRG, созданный для надежного и точного управления температурой воды в инженерных системах. Модель применяется в контурах отопления и кондиционирования воздуха, где требуется стабильное смешение потоков и корректная работа совместно с электрическими актуаторами (например, семейств VMM/VRM). Клапан рассчитан на работу с теплоносителем на основе воды с содержанием гликоля до 50% по VDI 2035, а конструкция с чугунным корпусом обеспечивает прочность и долговечность.

Ниже представлены ключевые технические характеристики и преимущества, которые помогут подобрать оборудование под конкретные условия эксплуатации.

Преимущества DR50GFLA

• Точное регулирование температуры в системах отопления и кондиционирования благодаря поворотной конструкции и оптимизированной характеристике.
• Равнопроцентная характеристика потока (equal percentage) — удобна для задач регулирования, где важна плавность и стабильность характеристик.
• Прочный чугунный корпус — серый чугун обеспечивает стойкость к эксплуатационным нагрузкам.
• Двойное уплотнение O‑ring — улучшенная герметичность и надежность соединений.
• Угол поворота 90° — соответствует типовым схемам управления и обеспечивает предсказуемый отклик.
• Защита от коррозии и блокировки — повышает ресурс и снижает риск проблем при длительной эксплуатации.
• Понятный индикатор положения — облегчает сервисный контроль в процессе эксплуатации.
• Предусмотрено крепление для электрических актуаторов
• Оптимальная настройка под контроль подачи воды — клапан рассчитан на практические режимы работы в системах тепло/холодоснабжения.

Основные характеристики

• Тип клапана: 3‑ходовой смешивающий поворотный клапан
• Серия: DRG
• Исполнение по типу подключения: фланцевое (DIN 2531, исполнение типа GFLA)
• DN: DN 50
• Kvs: 40
• Номинальное давление: PN 6
• Характеристика потока: равнопроцентная
• Рабочая среда: вода с максимальным содержанием гликоля 50% по VDI 2035
• Температура рабочей среды: от 2 °C до 130 °C
• Максимальный перепад для закрытия: 100 кПа для 20 Нм
• Угол поворота: 90°
• Тип уплотнения: двойное уплотнение O‑ring
• Крутящий момент: 20 Нм

Сферы применения

DR50GFLA подходит для систем, где требуется управлять температурой теплоносителя путем смешения потоков:

• отопление зданий и технологических помещений;
• системы кондиционирования и вентиляции;
• контуры горячей/холодной воды;
• инженерные решения, использующие воду с гликолем по VDI 2035 (до 50%).

Комплектация и исполнение

• Корпус с фланцевыми соединениями (тип GFLA)
• Дополнительно предусмотрены варианты корпусных исполнений для подключения (указаны внутренние резьбовые решения типа GMLA)
• Хромированная заглушка — для долговечности
• Упаковка: двойное уплотнение O‑ring
