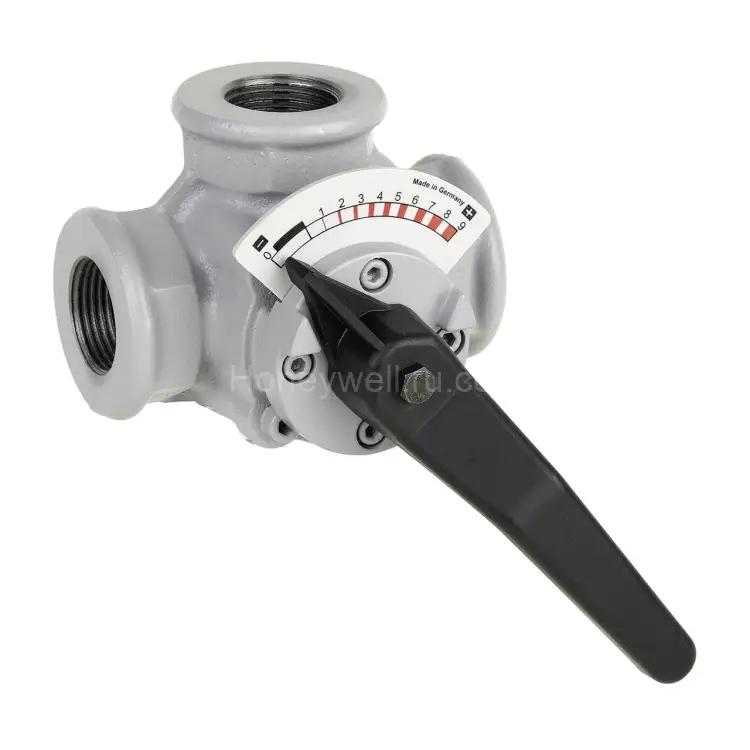

DR40MA трехходовой ротационный смесительный клапан, внутренняя резьба, DN40, Kvs 25

Описание товара

DR40MA — это трехходовой ротационный клапан для смешивания, предназначенный для точного регулирования температурных режимов теплоносителя. Клапан выполнен в компактной надежной конструкции и применяется в системах отопления и кондиционирования, а также для подачи воды в инженерных контурах. Модель подходит для работы с горячей и холодной водой при соблюдении требований по качеству и составу теплоносителя, включая режимы по VDI 2035, а также смеси с гликолем до 50%.

Благодаря ротационному принципу работы устройство обеспечивает управляемое смешение потоков и стабильную гидравлическую характеристику при переменных режимах. Это делает DR40MA удобным решением для обвязки, где требуется уверенное управление подачей/возвратом с заданной температурой и повторяемостью регулирования.

Ключевые характеристики

• Назначение / применение: подача воды для систем отопления и кондиционирования; горячая/холодная вода; соответствие требованиям по качеству воды VDI 2035.
• Тип клапана: трехходовой ротационный клапан смешивания (3-Way mixing rotary valve).
• Серия: DR.
• Присоединение: внутренняя резьба (Internal Thread).
• Номинальный размер: DN 40.
• Номинальное давление: PN 6.
• Коэффициент пропуска потока (Kvs) : 25.
• Характеристика потока: равномерный процент (Equal Percentage).
• Материал корпуса: серый чугун (Gray Cast Iron).
• Макс. температура среды: 130 °C.
• Мин. температура среды: 2 °C.
• Состав теплоносителя: вода с гликолем до 50% (по требованиям VDI 2035).
• Угол поворота: 90°.
• Дифференциальное давление (макс. Δp): 100 кПа.
• Давление закрытия (макс.): 100 кПа для момента 20 Нм.
• Крутящий момент: 20 Нм.
• Тип уплотнения: двойное уплотнение O-ring (Double o-ring sealing).

Особенности и принцип работы

DR40MA — трехходовой клапан, предназначенный для смешивания потоков. Его ротационная конструкция позволяет формировать нужное соотношение между входящими линиями. При правильном подборе актуатора и корректной настройке формируется устойчивый температурный режим в контуре.

Установка выполняется таким образом, чтобы оба входа проходили через ротационный клапан, обеспечивая изменение подач и возвратов в зависимости от положения (угла поворота 90°). Это упрощает компоновку узлов регулирования и помогает обеспечить предсказуемое поведение системы в разных режимах.

Где применяется

Клапан целесообразно использовать, когда требуется управлять температурой воды в инженерных системах:

• в узлах управления отоплением;
• в системах горячего и холодного водоснабжения в составе регулирования;
• в контурах подготовки/смешивания теплоносителя;
• в системах кондиционирования и водяных охладительных схемах;
• в проектах, где важны требования к качеству воды согласно VDI 2035.

Рекомендации по покупке и поставкам

Для работы с оборудованием Resideo (Honeywell) важно обращаться к надежному поставщику. Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Покупайте продукцию у официального дилера — ООО Промэлектроника (sales@prom-elec.com), чтобы получить корректное сопровождение и гарантийные условия.

Дополнительные материалы

Для уточнения технических параметров, схем применения и совместимости рекомендуем ознакомиться с брошюрами:

• Брошюра 1
• Брошюра 2
• Брошюра 3
• Брошюра 4
• Брошюра 5
• Брошюра 6
• Брошюра 7
• Брошюра 8

Выбирайте DR40MA DN40 Kvs 25, если вам нужен надежный трехходовой ротационный клапан смешивания для задач отопления и кондиционирования с учетом требований по качеству воды и допустимому составу теплоносителя.
