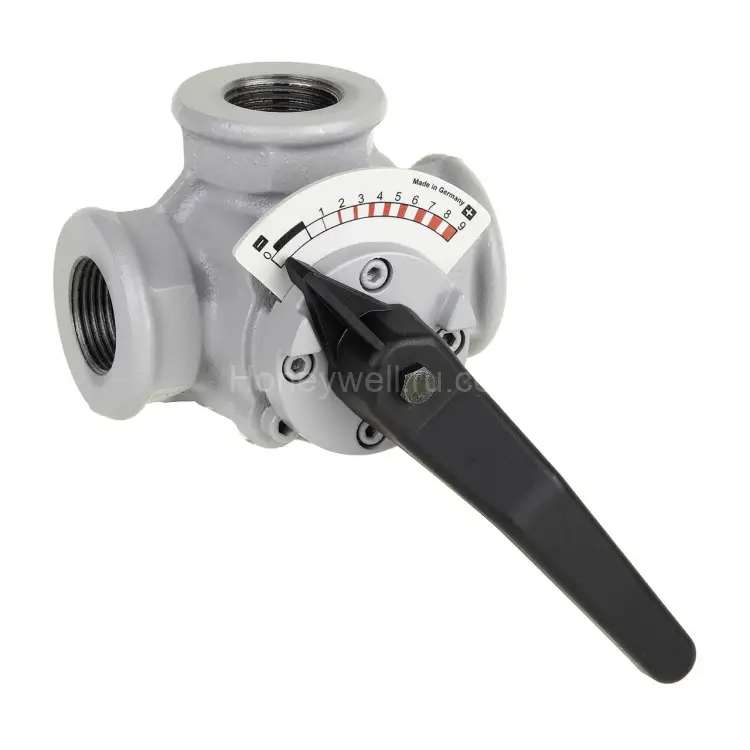

DR32MA трехходовой поворотный смесительный клапан с внутренней резьбой, DN32, Kvs 16

Трёхходовой поворотный смесительный клапан DR32MA (DN32, Kvs 16)

Клапан смешивания DR32MA — это надёжное и точное решение для регулирования температуры подаваемой воды в инженерных системах отопления, кондиционирования и приготовления/подачи горячей и холодной воды. Устройство предназначено для работы с водными средами, соответствующими требованиям VDI 2035, а также допускает применение водной смеси с гликолем до 50%.

Благодаря продуманной конструкции клапан обеспечивает стабильную работу и долгий срок службы, а также удобную интеграцию с электрическими актуаторами (в сочетании с актуаторами VMM и VRM). Конструктивно предусмотрена установка, при которой входы проходят через клапан под углом, при этом подача и возврат могут быть взаимозаменяемыми.

Ключевые преимущества

• Точный контроль температуры в системах смешивания горячей и холодной воды.
• Допуск по качеству среды — горячая/холодная вода соответствует VDI 2035.
• Работа с водно-гликолевыми смесями — концентрация гликоля до 50%.
• Корпус из серого чугуна — прочная основа для длительной эксплуатации.
• Номинальное давление — PN 6.
• Высокая пропускная способность — Kvs = 16 для требуемых расходов при подборе актуаторов.
• Сбалансированная характеристика потока — равнопроцентная, подходящая для задач регулирования.
• Двойное уплотнение O-ring — повышенная герметичность.
• Защита от коррозии и блокировки — для стабильной работы в течение времени.
• Понятная индикация положения — проще контролировать состояние клапана в системе.

Где применяется

Клапан DR32MA предназначен для использования:

• в системах отопления;
• в системах кондиционирования;
• для задач смешивания горячей и холодной воды (supply/return по схеме проекта);
• в установках, где требуется работа с водой по VDI 2035 и/или водно-гликолевой смесью до 50%.

Технические характеристики

• Серия: DR
• Тип клапана: 3-ходовой смесительный поворотный клапан
• Размер (DN): DN 32
• Номинальное давление: PN 6
• Коэффициент расхода (Kvs): 16
• Характеристика потока: равнопроцентная
• Угол поворота: 90°
• Момент: 20 Nm
• ΔP (макс): 100 кПа
• Перепад давления для закрытия: 100 кПа при 20 Nm
• Диапазон температур среды: от 2 °C до 130 °C
• Уплотнение: двойное уплотнение O-ring
• Соединение: внутренняя резьба (Internal Thread)
• Материал корпуса: серый чугун
• Контролируемая среда: вода с max. 50% гликоля согласно VDI 2035

Монтаж и подбор

Клапан DR32MA применяется в комплекте с электрическими актуаторами. Подбирайте исполнительные механизмы и режимы работы с учётом требований проекта, характеристик расхода и угла поворота 90°. Уточняйте схему обвязки: конструктивно входы проходят через клапан под углом, при этом подача и возврат могут быть взаимозаменяемыми — это помогает адаптировать решение под конкретный участок системы.
