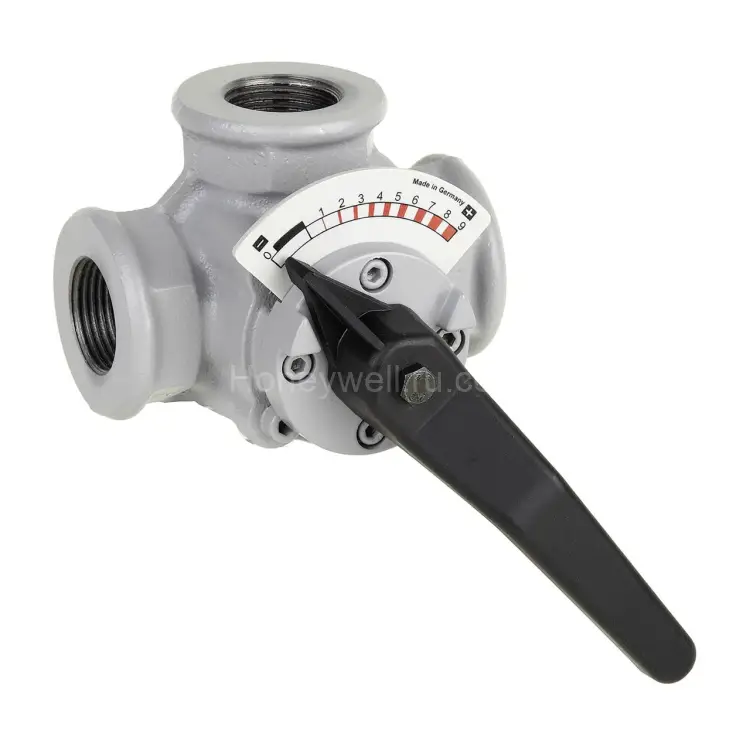

DR20MA трехходовой поворотный смесительный клапан с внутренней резьбой, DN120, Kvs 6,3

Представляем DR20MA — трёхходовой поворотный смесительный клапан от Resideo (Honeywell), разработанный для точного регулирования температуры в инженерных системах. Этот клапан идеально подходит для систем отопления, горячего и холодного водоснабжения, а также систем кондиционирования. Приобретать оборудование Resideo (Honeywell) рекомендуется у официального дилера — ООО «Промэлектроника» (sales@prom-elec.com).

Важно отметить, что оборудование Resideo (Honeywell) поставляется в Россию в полном объёме, что позволяет планировать поставки и комплектацию объектов без потери сроков.

Ключевые преимущества

• Стабильное регулирование: Клапан обладает равнопроцентной характеристикой потока (Equal Percentage), обеспечивая точное и предсказуемое изменение расхода при изменении угла поворота.
• Надёжная конструкция: Корпус выполнен из серого чугуна (Gray Cast Iron), что гарантирует долговечность и устойчивость к коррозии в различных условиях эксплуатации.
• Плотное уплотнение: Двойное O-ring уплотнение (Double o-ring sealing) обеспечивает высокую герметичность и предотвращает утечки.
• Удобство интеграции: Клапан предназначен для совместной работы с электрическими актуаторами, что позволяет легко интегрировать его в современные системы автоматического управления.
• Ясная индикация положения: Обеспечивает удобный контроль текущего режима работы клапана.
• Защита от коррозии и блокировки: Конструктивные решения направлены на повышение эксплуатационной надёжности и увеличение срока службы.

Области применения

Клапан DR20MA подходит для следующих задач:

• Системы отопления: точное управление температурой подаваемой воды.
• Системы горячего/холодного водоснабжения: для формирования требуемых температурных режимов (при корректном подборе по параметрам).
• Системы кондиционирования: смешение потоков для поддержания заданных условий.
• Работа со средой на основе воды с добавлением гликоля (до 50 %) в соответствии с требованиями VDI 2035.

Технические характеристики

• Серия: DR
• Тип клапана: 3-Way mixing rotary valve (трёхходовой поворотный смесительный клапан)
• Вид соединения: Внутренняя резьба (Internal Thread)
• Номинальный диаметр (DN): DN 20
• Номинальное давление (PN): PN 6
• Крутящий момент: 20 Nm
• Угол поворота: 90°
• Коэффициент потока (Kvs, макс.): 6,3
• Характеристика потока: Equal Percentage (равнопроцентная)
• Тип уплотнения: Double o-ring sealing (двойное O-ring уплотнение)
• Диапазон температур среды:
  • Минимальная: 2 °C
  • Максимальная: 130 °C
• Максимальное дифференциальное давление для закрытия: 100 kPa для 20 Nm
• Максимальное перепад давления (ΔP, макс.): 100 kPa
• Материал корпуса: Gray Cast Iron (серый чугун)
• Контролируемая среда: Вода с содержанием гликоля до 50 % согласно VDI 2035. Подходит для подающей воды, отопления и кондиционирования.

Рекомендации по выбору и монтажу

Для обеспечения эффективной работы клапана DR20MA в составе автоматизированной системы, необходимо учитывать следующие параметры проекта:

• Соответствие размеров: Убедитесь, что DN и тип соединения соответствуют вашей трубопроводной системе.
• Рабочие параметры: Проверьте, что значения температуры и давления находятся в пределах допустимых для данной модели.
• Теплоноситель: Допустима смесь воды и гликоля до 50 % в соответствии со стандартом VDI 2035.
• Подбор актуатора: Выбирайте актуатор, соответствующий требуемому крутящему моменту (для данной модели — 20 Nm).
• Схема регулирования: Используйте корректную схему регулирования, учитывая равнопроцентную характеристику потока клапана для оптимальной работы.

Дополнительные материалы

• Брошюра Resideo: Центральные регулирующие и смесительные клапаны
• Инструкция: Смесительные клапаны
• Технический паспорт DR MA
• Техническое описание DR (EN)
• Инструкция по монтажу DR M
• Техническое описание DR (GE)
• Инструкция по эксплуатации DR
• Техническое описание DR (FR)

Если вам требуется надёжный трёхходовой смешивающий клапан для точного регулирования температуры в системах отопления, водоснабжения и кондиционирования — DR20MA станет практичным решением для инженерных проектов, где важны стабильность и предсказуемое управление.
