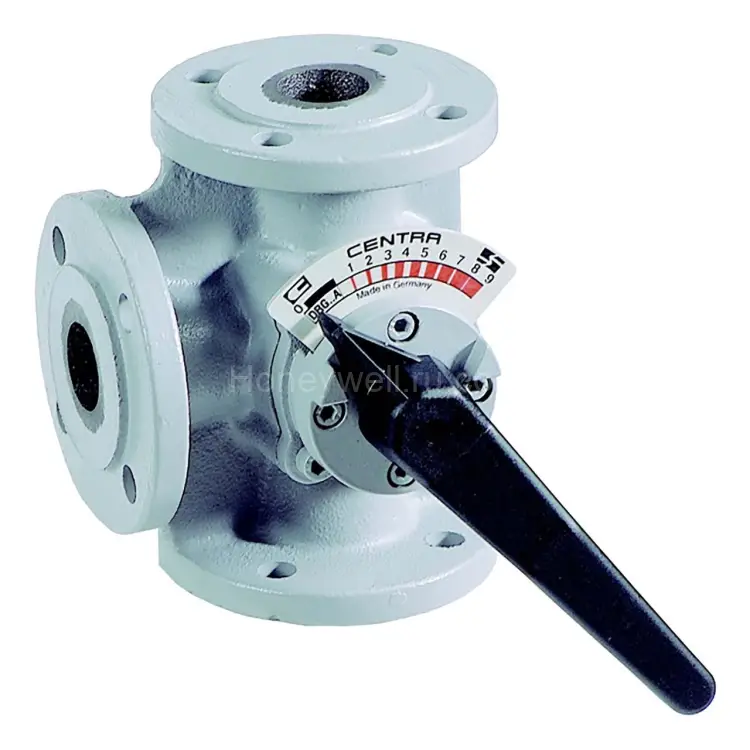

DR20GFLA — фланцевый клапан DIN EN 1092-2, DN20, Kvs 6,3

Описание товара

DR20GFLA — это высококачественный фланцевый 3-ходовой смешивающий поворотный клапан, входящий в серию DRG от Resideo (Honeywell). Этот клапан разработан для точного и надежного контроля температуры теплоносителя в разнообразных системах отопления и кондиционирования. Он идеально подходит для систем водяного теплоснабжения, а также для управления потоками в чиллерных и фэнкойлных контурах, обеспечивая стабильное смешивание потоков и эффективное регулирование расхода в инженерных системах зданий.

Конструкция клапана DR20GFLA рассчитана на работу с чистой водой, а также с водными смесями, при условии соблюдения требований по качеству теплоносителя и температурных ограничений. Особо стоит отметить возможность работы со смесями, содержащими гликоль до 50%, что соответствует требованиям стандарта VDI 2035. Для удобства монтажа и обеспечения надежного соединения, клапан оснащен фланцевым соединением по международному стандарту DIN EN 1092-2. Это гарантирует простоту установки в существующие трубопроводные системы и высокую повторяемость сборки.

Ключевые технические характеристики и преимущества:

• Применение: Подача воды, системы отопления и кондиционирования; управление потоком в контуре смешения; горячее/холодное водоснабжение.
• Тип клапана: 3-ходовой смешивающий поворотный клапан.
• Тип соединения: Фланцевое, соответствующее стандарту DIN EN 1092-2.
• Номинальный диаметр (DN): DN 20.
• Материал корпуса: Высококачественный серый чугун.
• Номинальное давление (PN): PN 6.
• Характеристика потока: Равнопроцентная (Equal Percentage), обеспечивающая более предсказуемое и точное регулирование расхода.
• Пропускная способность (Kvs): 6,3 м³/ч при заданных условиях.
• Угол поворота: Стандартный 90°.
• Тип уплотнения: Надежное двойное уплотнение O-ring для предотвращения утечек.
• Максимальная температура среды: До 130 °C.
• Минимальная температура среды: От 2 °C.
• Максимальный допустимый перепад давления для закрытия: 100 кПа при крутящем моменте 20 Нм.
• Крутящий момент: Требуемый крутящий момент для работы составляет 20 Нм.
• Серия: DRG.

Совместимость и требования к рабочей среде:

Клапан DR20GFLA разработан для работы с водой и водными смесями. При использовании гликольных смесей крайне важно соблюдать рекомендации, связанные с качеством теплоносителя, и следовать положениям стандарта VDI 2035. Максимальное содержание гликоля в смеси не должно превышать 50%.

• Контролируемая среда: Вода с максимальным содержанием гликоля 50% согласно VDI 2035.
• Температурный диапазон эксплуатации: От 2 °C до 130 °C.

Рекомендации по комплектации и эксплуатации:

Для обеспечения максимальной эффективности, точности регулирования и долговечности системы, рекомендуется использовать клапан DR20GFLA в комплекте с соответствующими актуаторами от Resideo (Honeywell), такими как актуаторы серий VMM или VRM. Правильный подбор актуатора гарантирует согласованность исполнительных параметров и надежную работу всего узла смешения на протяжении длительного срока эксплуатации.
