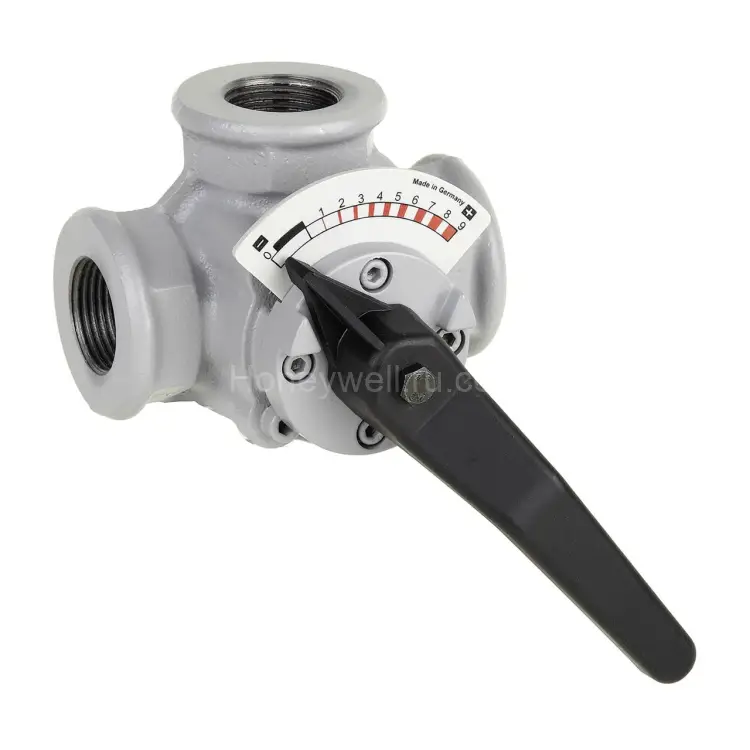

DR15MA трехходовой ротационный смесительный клапан с внутренней резьбой DN15, Kvs 4

DR15MA — трехходовой ротационный смесительный клапан для инженерных систем

Клапан смешивания DR15MA — это трехходовой ротационный клапан с внутренней резьбой, предназначенный для управления потоками в контурах подачи воды, отопления и кондиционирования. Решение подходит для работы с горячей/холодной водой с учетом требований VDI2035, а также для эксплуатации с водными смесями, содержащими гликоль до 50%. Конструктивная логика и рассчитанные параметры помогают стабилизировать температурный режим и обеспечивать корректную работу системы в широком диапазоне условий.

Где применяется

• Системы отопления и смешение потоков теплоносителя
• Контуры горячей/холодной воды согласно VDI2035
• Системы вентиляции и кондиционирования (водяные контуры)
• Применение с водногликолевыми смесями (до 50%)
• Задачи регулирования, где требуется ротационный трехходовой клапан

Ключевые характеристики

Ниже приведены параметры клапана DR15MA, важные для подбора и корректной интеграции в систему управления.

• Модель: DR15MA
• Тип клапана: трехходовой ротационный смесительный клапан
• Серия: DR
• Тип подключения: внутренняя резьба
• Размер: DN15
• Номинальное давление: PN 6
• Коэффициент потока (Kvs): 4
• Характеристика потока: равнопроцентная (Equal Percentage)
• Максимальная температура рабочей среды: 130 °C
• Минимальная температура рабочей среды: 2 °C
• Допустимая среда: вода с содержанием гликоля до 50% по VDI 2035
• Угол поворота: 90°
• Максимальная дельта P: 100 кПа
• Дифференциальное давление для закрытия: 100 кПа для 20 Нм
• Тип уплотнения: двойное уплотнение O-ring
• Крутящий момент: 20 Нм
• Материал корпуса: серый чугун (Gray Cast Iron)
• Примечание по среде качества: горячая/холодная вода — требования VDI2035

Преимущества DR15MA

• Точное управление за счет равнопроцентной характеристики потока и ротационного принципа.
• Работа с требовательной водой — ориентировано на качество горячей/холодной воды по VDI2035.
• Гибкость по среде — допускает смеси с гликолем до 50%, что полезно для систем с изменяющимися режимами.
• Надежное уплотнение — двойное уплотнение O-ring для стабильной герметизации в эксплуатации.
• Инженерная совместимость с системой управления, где требуется трехходовое смешение.
• Чугунный корпус способствует устойчивости конструкции в типовых условиях применения.

Коротко о подборе

При выборе клапана DR15MA важно учитывать параметры системы: DN, требуемое рабочее давление (PN), допустимые температуры, а также тип и состав рабочей среды (включая гликоль по VDI2035). Значения Kvs и характеристики потока помогают подобрать режим регулирования под конкретную гидравлику.

Гарантированная покупка у официального канала

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Покупать оборудование Resideo (Honeywell) нужно у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Техническое резюме

• Назначение: смесительный трехходовой ротационный клапан
• Присоединение: внутренняя резьба
• DN: 15
• Kvs: 4
• PN: 6
• Диапазон температур: 2…130 °C
• Среда: вода по VDI2035, гликоль до 50%
