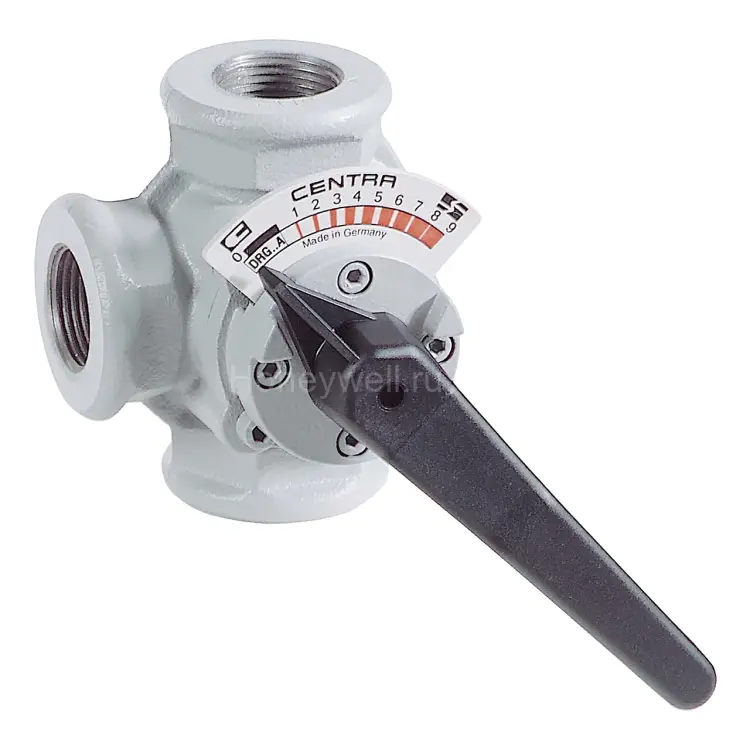

DR15GMLA — трехходовой ротационный смесительный клапан с внутренней резьбой, DN15, Kvs 4

Ротационный 3‑ходовой смесительный клапан DR15GMLA от Resideo (Honeywell) — это высококачественное решение для точного управления температурой теплоносителя в современных системах отопления и кондиционирования. Разработанный с учетом строгих европейских стандартов, этот клапан обеспечивает стабильный и надежный процесс смешивания подающей воды, гарантируя оптимальный микроклимат в помещениях и эффективность работы инженерных систем. Модель идеально сочетается с актуаторами серий VMM и VRM, позволяя создавать комплексные и интеллектуальные системы управления климатом.

Клапан DR15GMLA полностью соответствует требованиям стандарта VDI 2035, что гарантирует чистоту теплоносителя и предотвращает образование отложений и коррозии в системе. Кроме того, он разработан для работы со средой, представляющей собой смесь воды и гликоля в концентрации до 50%. Это делает его универсальным решением для различных климатических условий и типов систем, включая те, где требуется защита от замерзания или повышение антикоррозионных свойств теплоносителя.

Ключевые особенности и преимущества

• Назначение: точное управление температурой подающей воды в системах отопления и кондиционирования; обеспечение качества горячей/холодной воды согласно стандарту VDI2035; совместимость со смесями воды и гликоля до 50%.
• Тип клапана: инновационный 3‑ходовой смесительный ротационный клапан, обеспечивающий плавное и точное регулирование.
• Тип соединения: удобное и надежное внутреннее резьбовое соединение, упрощающее монтаж и интеграцию в существующие трубопроводные системы.
• Размер DN: стандартный DN 15, оптимальный для большинства бытовых и коммерческих систем отопления и кондиционирования.
• Материал корпуса: высокопрочный серый чугун, гарантирующий долговечность, устойчивость к коррозии и механическим нагрузкам.
• Номинальное давление: рассчитан на работу при давлении PN 6, что соответствует стандартным требованиям для систем отопления и ГВС.
• Характеристика потока: равнопроцентная характеристика обеспечивает стабильное и предсказуемое регулирование расхода в широком диапазоне настроек, что особенно важно для поддержания комфортной температуры.
• Kvs: пропускная способность Kvs = 4, что позволяет точно рассчитать гидравлические параметры системы и подобрать оптимальные режимы работы.
• Угол поворота: стандартный угол поворота штока 90°, обеспечивающий точное позиционирование клапана и корректную работу с автоматизированными системами управления.
• Крутящий момент: требуется крутящий момент 20 Нм для полного закрытия клапана, что является стандартным значением для данного типа оборудования и актуаторов.
• Максимальная температура рабочей среды: способен работать при температуре до 130 °C, что позволяет использовать его в высокотемпературных системах отопления.
• Минимальная температура рабочей среды: минимальная рабочая температура составляет 2 °C, что обеспечивает надежную работу в различных условиях эксплуатации.
• Уплотнение: используется надежное двойное уплотнение O‑ring, гарантирующее высокую герметичность и предотвращающее утечки теплоносителя.
• Серия: клапан принадлежит к популярной и проверенной серии DRG, известной своей надежностью и долговечностью.
• Макс. дифференциальное давление для закрытия: максимальное дифференциальное давление, при котором клапан гарантированно закрывается, составляет 100 кПа (при крутящем моменте 20 Нм), что является важным параметром для обеспечения безопасности и корректной работы системы.

Технические параметры (кратко)

• Артикул: DR15GMLA
• Тип применения: для подачи воды, отопления и кондиционирования; соответствие стандарту VDI2035; возможность использования смесей воды с гликолем до 50%.
• Соединение: внутренняя резьба.
• DN: 15.
• Материал корпуса: серый чугун.
• Тип клапана: 3‑ходовой смесительный ротационный.
• Температура рабочей среды (мин/макс): 2 °C / 130 °C.
• Рабочая среда: вода с гликолем до 50% (согласно VDI 2035).
• Номинальное давление: PN 6.
• Характеристика потока: равнопроцентная.
• Kvs: 4.
• Макс. дифференциальное давление для закрытия: 100 кПа (для крутящего момента 20 Нм).
• Угол поворота: 90°.
• Тип уплотнения: двойное O‑ring.
• Серия: DRG.
• Крутящий момент: 20 Нм.

Области применения

Клапан DR15GMLA является идеальным выбором для широкого спектра задач, где требуется точное и надежное смешивание теплоносителя для поддержания заданных температурных режимов. Благодаря своей равнопроцентной характеристике потока и точно заданным параметрам Kvs, эта модель значительно упрощает процесс проектирования и подбора компонентов для систем отопления, вентиляции и кондиционирования воздуха (HVAC). Он обеспечивает стабильную работу, предсказуемое регулирование и высокую эффективность, что делает его незаменимым элементом современных инженерных систем.
