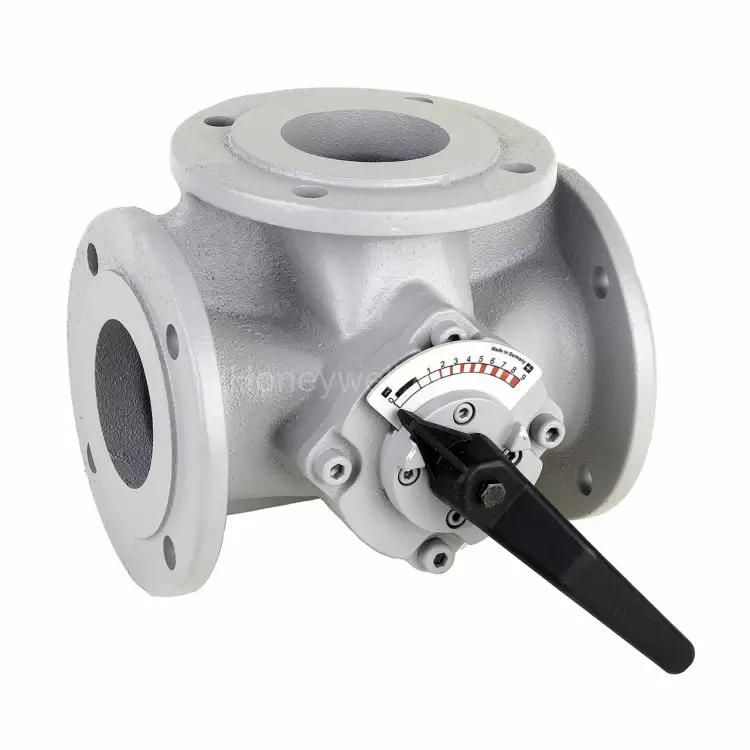

DR125FA трехходовой ротационный смесительный клапан с фланцами DIN2531, DN125, Kvs 250

DR125FA — это трехходовой ротационный смесительный клапан Resideo (Honeywell) серии DR, предназначенный для точного управления температурой подаваемой воды в системах отопления и кондиционирования воздуха. Клапан выполнен в конструктиве, рассчитанном на стабильную работу при переменных режимах расхода, а также обеспечивает равномерное распределение потока благодаря соответствующей гидравлической характеристике.

Важная особенность DR125FA — совместимость с актуаторами VMM/VRM, что позволяет собрать управляемый узел регулирования температуры для инженерных систем различного назначения. Клапан рассчитан на работу с горячей/холодной водой, а также на смеси воды с гликолем.

Ключевые характеристики

• Тип клапана: 3‑х ходовой ротационный смесительный клапан (3-Way mixing rotary valve)
• Серия: DR
• Модель/артикул: DR125FA
• Условный диаметр: DN 125
• Номинальное давление: PN 6
• Способ подключения: фланцевое (Flanged)
• Материал корпуса: серый чугун (Gray Cast Iron)
• Коэффициент расхода (Kvs): 250
• Характеристика потока: равномерный процент (Equal Percentage)
• Угол поворота: 90°
• Крутящий момент: 40 Nm
• Перепад давления для закрытия (макс): 70 kPa (для 40 Nm)
• Температура среды: от 2 °C до 130 °C
• Рабочая среда: вода с максимальным содержанием 50% гликоля согласно VDI 2035
• Система уплотнения: двойное уплотнение O‑ring (Double o-ring sealing)
• Диагностика/индикация положения: ясный индикатор положения
• Защита от коррозии: предусмотрена (Да)
• Тип диаграммы/паттерна: angle pattern (угловой)

Назначение и области применения

• Регулирование температуры подающей воды в контуре отопления
• Смесительные схемы для управления горячей/холодной водой
• Узлы регулирования для HVAC и систем кондиционирования воздуха
• Применение в системах, где требуется работа с водой по VDI 2035 и допустимы смеси с гликолем до 50
• Инженерные решения, где важна предсказуемость расхода благодаря равномерному проценту

Преимущества решения

• Стабильная работа — конструкция рассчитана на длительную эксплуатацию и корректное управление потоком
• Точная настройка — подходящая гидравлическая характеристика (Equal Percentage) помогает обеспечить требуемую динамику регулирования
• Удобная интеграция — совместимость с актуаторами VMM и VRM для построения автоматизированных узлов
• Надежность уплотнений — двойное уплотнение O‑ring снижает риск утечек и поддерживает герметичность
• Широкий диапазон расхода при применении с подходящими актуаторами (поддерживается)

Важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Для гарантии оригинальности, корректной комплектации и технической поддержки рекомендуем покупать оборудование у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Если вы подбираете клапан DR125FA для проекта теплоснабжения или вентиляционно‑кондиционирующих систем, данный вариант подходит для фланцевых схем DN125 с параметрами PN6, температурой до 130 °C, а также для сред с гликолем (до 50% по VDI 2035).
