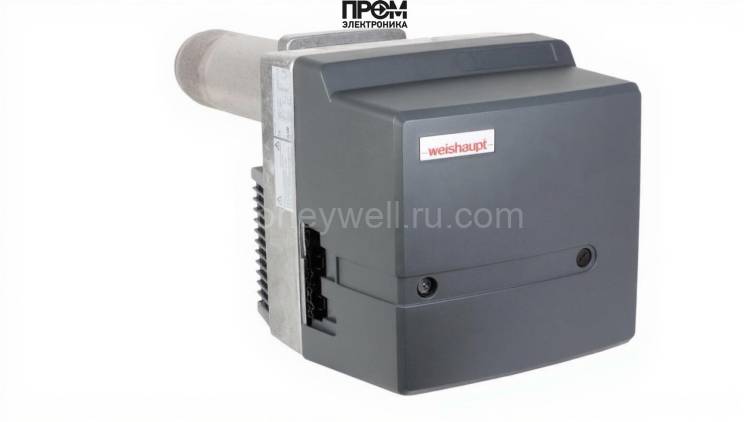

Дизельная горелка Weishaupt WL 20/2-C, исп. Z

Дизельная горелка Weishaupt WL 20/2-C, исп. Z — техническое описание и ключевые характеристики

Горелка Weishaupt WL 20/2-C предназначена для надежного сжигания дизельного топлива EL в промышленных и коммунальных котлах. Она обеспечивает двухступенчатую работу в диапазоне мощности 70–200 кВт с оптимизированной подачей топлива и воздуха, что гарантирует высокий КПД, стабильность факела и предсказуемую эксплуатацию при температуре окружающей среды от -10 до +40 °C.

Ключевые технические параметры

• Тип: дизельная (EL), двухступенчатая
• Мощность: 70–200 кВт
• Расход топлива: 5.9–16.8 кг/ч
• Длина пламенной трубы: 170 мм
• Электропитание: 220 В, потребляемая мощность 364 Вт
• Рабочее противодавление: -1…2.5 мбар
• Габариты и масса: 56.3×35.8×37.6 см, 27 кг

Состав и основные узлы горелки

Конструкция Weishaupt WL 20/2-C включает набор узлов, обеспечивающих точное дозирование топлива, надежное зажигание и безопасную эксплуатацию. Основные детали:

• Топливный насос — подаёт дизель под требуемым давлением, обеспечивая стабильный распыл.
• Форсунки — обеспечивают равномерное распределение капель.
• Датчик пламени — контролирует наличие факела и инициирует останов устройства при его отсутствии.
• Топочный автомат — контролирует последовательность этапов розжига и диагностику.
• Трансформатор розжига — обеспечивает стабильную искру при старте горелки.
• Реле давления — предотвращает работу при критических отклонениях.
• Сервопривод — регулирует положение клапана с высокой точностью.
• Клапан — предотвращает утечку топлива при останове.
• Электроды — формируют искру и контролируют качество розжига.

Применение и эксплуатационные рекомендации

• Рекомендуется для промышленных и коммунальных котельных.
• Обслуживание: периодическая проверка компонентов и тестирование датчика пламени.
• Подключение к цифровой шине управления позволяет реализовать удалённый мониторинг.

Технический дизайн горелки подходит для систем с требуемым противодавлением, предоставляя инженерам предсказуемую платформу для настройки под конкретные требования.
