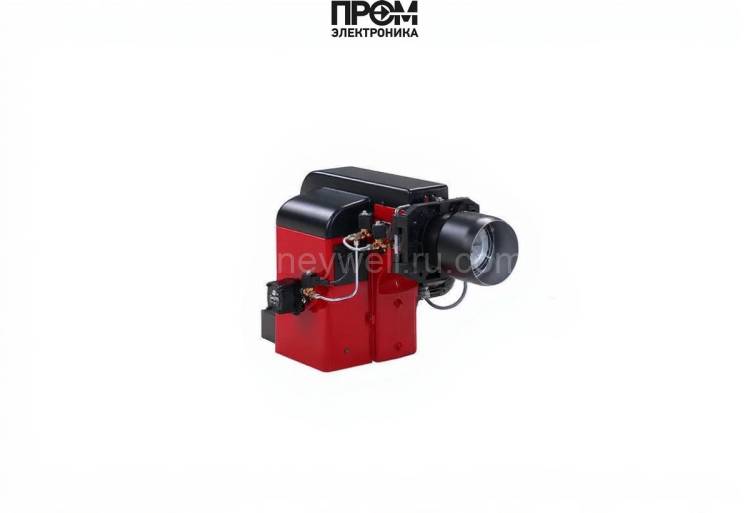

Техническое описание дизельной горелки Oilon KP-50 H L - 400 (KP90H002)

Дизельная горелка Oilon KP-50 H L — это высокопроизводительное решение для стационарных котлов и теплогенераторов, обеспечивающее надежную работу в системах водяного и парового отопления. Спроектированная для использования с жидким топливом вязкостью 4–12 сСт при +20 °C, она предлагает диапазон полезной мощности от 200 до 830,2 кВт с двухступенчатым управлением High-Low, что обеспечивает экономичный переход между режимами.

Ключевые характеристики

• Диапазон мощности: 200–830,2 кВт — адаптация под различные тепловые нагрузки;
• Расход топлива: 17–70 кг/ч — точное дозирование в зависимости от режима;
• Длина пламенной трубы: 400 мм — удлинённая конструкция для глубокой топки;
• Электропитание: 380 В, электродвигатель 750 Вт — привод насоса и вентилятора;
• Класс защиты: IP20; рабочая температура: 0…40 °C; масса: 32 кг;
• Противодавление в камере: 0–9 мбар; тип соединения R 3/8.

Состав и основные узлы горелки

Горелка KP-50 H L выполнена в литом алюминиевом корпусе и включает модульные узлы, упрощающие монтаж и обслуживание. Ключевые компоненты включают:

• Топливный насос: обеспечивает стабильное давление подачи топлива;
• Форсунки: распыление топлива для эффективного сгорания;
• Датчик пламени: надежное детектирование факела;
• Топочный автомат: управление режимами, защитой и сигнализацией;
• Трансформатор розжига: формирует высоковольтный импульс;
• Электроды: искровой розжиг и контроль стабильности пламени;
• Сервопривод: точное управление воздушной заслонкой;
• Клапан: предотвращает утечку топлива;
• Реле давления: мониторинг противодавления и аварийное отключение.

Функциональные преимущества

• Двухступенчатая схема High‑Low снижает расход в непиковых режимах;
• Модульная архитектура упрощает сервис;
• Интегрированная автоматика обеспечивает последовательность розжига;
• Совместимость с котлами при противодавлении до 9 мбар.

Рекомендации по эксплуатации и обслуживанию

• Фильтрация топлива до 100 мкм;
• Регулярная проверка датчика пламени;
• Контроль состояния электродов;
• Профилактическая проверка реле давления.

Горелка Oilon KP-50 H L спроектирована для долговечности и соответствует современным требованиям энергоэффективности и безопасности.
