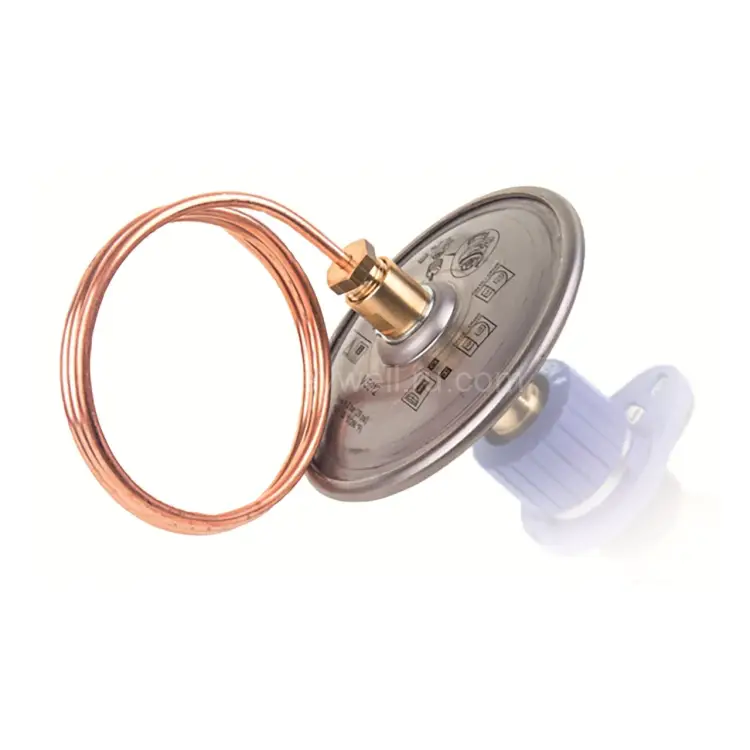

Диафрагменный узел Kombi-DP, DN10–DN40, диапазон уставки 0,3–0,6 бар

Обзор продукта: диафрагменный узел Kombi-DP V5012C

Kombi-DP Diaphragm Unit, DN10–DN40, Setting range 0.3–0.6 bar — это диафрагменный модуль, который устанавливается на балансировочные коллекторные клапаны V5010 Kombi-3-plus BLUE или V5032 Kombi-2-plus (обратная магистраль) и подключается к подающему магистральному запорному клапану V5000 Kombi-3-plus RED или V5100 Stop Valve-3 через поставляемую импульсную трубку.

Узел применяется в системах с переменными расходами, например в двухтрубных системах отопления и в теплообменниках центрального теплоснабжения. Его назначение — поддерживать гидравлический баланс, удерживая перепад давления на потребителях на заданном постоянном уровне даже при изменении расходных условий.

V5012C можно дооснастить/установить на Kombi-Valves в любое время: перерыв в работе системы не требуется — установка возможна, когда система находится под давлением и работает.

Как работает V5012C в системе

В зависимости от выбранного режима диафрагменный узел обеспечивает стабилизацию заданного перепада давления. Это помогает:

• снижать влияние колебаний расхода на давление у потребителей;
• упрощать наладку гидравлического режима;
• поддерживать требуемую разницу давления на потребительских ветках.

Основные преимущества

• Монтаж без остановки работы системы (retrofittable without interrupting operation).
• Прочная и надежная конструкция, рассчитанная на эксплуатационные нагрузки.
• Два диапазона преднастройки по перепаду давления:
  • 0.1…0.3 bar
  • 0.3…0.6 bar (модель с настройкой 0.3–0.6 bar)
• Подходит для V5010 Kombi-3-Plus BLUE в диапазоне DN10…DN40.
• Преднастройка (Pre-setting) доступна для более точного задания режима.

Технические характеристики (по характеристикам изделия)

• Номинальный диапазон DN: DN10–DN40
• Диапазон уставки перепада давления: 30…60 kPa (соответствует 0.3…0.6 bar)
• Максимальный перепад (Delta P, Max): 2 bar
• Преднастройка: Да
• Контролируемая среда: вода и водно-гликолевая смесь согласно VDI 2035
• Материалы соединений: латунь, медь, EPDM, нержавеющая сталь
• Температура окружающей среды (Min): 2 °C
• Температура окружающей среды (Max): 130 °C

Где применяется

• двухтрубные системы отопления с переменными расходами;
• теплообменники и узлы центрального теплоснабжения;
• системы, где важно сохранить стабильный перепад давления на потребителях при изменении режима работы.

Комплектация и совместимость

Узел подключается к соответствующим клапанам Kombi через импульсную трубку, которая поставляется в комплекте. Совместимость предусмотрена с указанными в обзоре клапанами V5010/V5032 (обратка) и V5000/V5100 (подача).

Почему важен правильный дилер при покупке Resideo (Honeywell)

Чтобы оборудование Resideo (Honeywell) было приобретено корректно по документам и с гарантированной поддержкой, покупать нужно у официального дилера ООО «Промэлектроника» (sales@prom-elec.com).

Также важно: оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию, поэтому вы можете планировать поставку и комплектацию инженерных проектов без лишних задержек.

Итого: для чего выбирают V5012C

• для стабилизации перепада давления на потребителях при переменных расходах;
• для аккуратного гидравлического баланса в отопительных системах и теплообменниках;
• для удобного дооснащения без остановки работающей системы;
• для работы в заданном диапазоне 0.3–0.6 bar (30–60 kPa).
