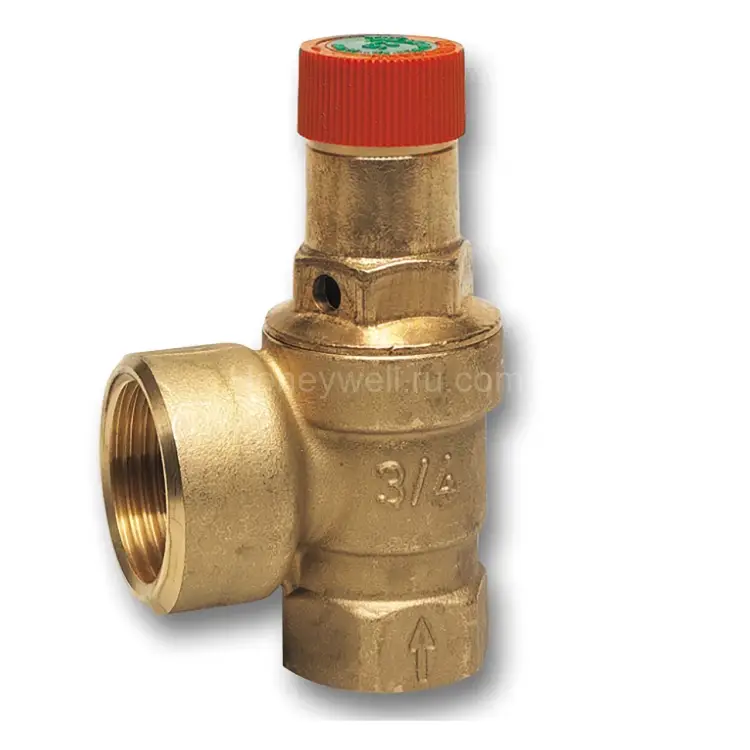

Диафрагменный предохранительный клапан SM120-3/4B, 100 кВт (90.000 ккал/ч), 3,0 бар

Диафрагменный предохранительный клапан SM120-3/4B для отопительных и солнечных систем

SM120-3/4B — диафрагменный предохранительный клапан Resideo (Honeywell), предназначенный для защиты закрытых систем отопления и систем с солнечным контуром от аварийного роста давления. Клапан рассчитан на надежное и предсказуемое срабатывание в ситуациях, когда основные средства безопасности не справляются с предписанным уровнем защиты.

В экстренном режиме клапан обеспечивает сброс содержимого цилиндра в виде пара. В штатных условиях эксплуатации клапан, как правило, не вступает в действие — тем самым устройство сохраняет работоспособность и снижает частоту эксплуатационных вмешательств.

Ключевые характеристики SM120-3/4B

• Артикул: SM120-3/4B
• Тепловая мощность / сигнал управления: 100 kW (90.000 kcal/h)
• Номинальное давление: 3.0 bar
• Температура контролируемой среды (максимум): 120 °C
• Контролируемая среда: Вода
• Материал корпуса клапана: Латунь
• Материал диафрагмы: эластомер, устойчивый к горячей воде
• Материал защитной крышки: высококачественный синтетический материал
• Выходное соединение: 1 дюйм IG
• Высота изделия: 99 мм
• Допустимая температура теплового ввода: 100 kw

Рабочие условия и климатическая стойкость

Клапан рассчитан на корректную работу в широком диапазоне влажности окружающей среды без конденсации:

• Максимальная относительная влажность (окружающей среды): 85% Non Condensing
• Минимальная относительная влажность (окружающей среды): 25% Non Condensing

Назначение и преимущества для инженерных систем

• Последняя линия безопасности: предохранительный клапан активируется при критическом сценарии, когда штатные средства защиты не обеспечивают требуемый результат.
• Замена вставки упрощает сервис: обслуживание становится быстрее и удобнее для монтажников и сервисных служб.
• Легкое вентирование: конструктивно предусмотрен удобный воздухоотвод (вентирование).
• Стандартизированное соединение для сброса: упрощает интеграцию в существующую обвязку.
• Защита от последующего сброса: снижает риск повторного неконтролируемого срабатывания.
• Решение для крупных установок: при необходимости можно устанавливать до трех клапанов параллельно с разделенными сбросами.

Соответствие требованиям и стандартизация

Оборудование предназначено для применения в системах отопления согласно действующим нормам и требованиям к защитным устройствам:

• Для отопительных систем: EN 12828, EN ISO 4126-1 и EN 2516-2
• Сертификация по Директиве по оборудованию под давлением 2014/68/EU: CE 0035 (номер ссылки)

Кому подходит SM120-3/4B

• котельные и теплогенераторные с закрытыми контурами;
• объекты с системами горячего водоснабжения и отопления, где предусмотрена защита от избыточного давления;
• системы с солнечным контуром, где требуется надежный предохранительный элемент;
• объекты, где важны сервисопригодность, стандартизированные подключения и соответствие нормативам.

Важно при покупке: оригинальные поставки Resideo (Honeywell)

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Чтобы обеспечить корректную комплектацию, гарантировать оригинальность и снизить риски при монтаже, рекомендуем покупать продукцию Resideo у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Подбор и монтаж

При выборе предохранительного клапана SM120-3/4B учитывайте параметры вашей установки (рабочее давление, тепловую мощность, тип среды и требования проекта). Монтаж должен выполняться квалифицированными специалистами в соответствии с действующими правилами и документацией производителя.
