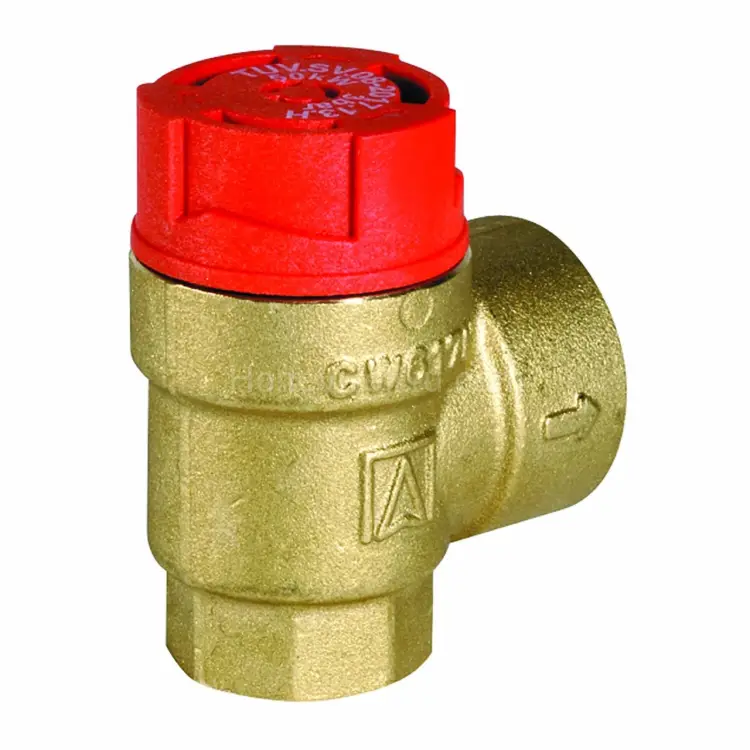

Диафрагменный предохранительный клапан SM110-1/2AA3.0, 3 бара, 1/2–3/4 дюйма, внутренняя и наружная резьба

Диафрагменный предохранительный клапан SM110-1/2AA3.0, 3 бар

SM110-1/2AA3.0 — диафрагменный предохранительный клапан, предназначенный для защиты закрытых систем отопления в соответствии с требованиями стандарта EN 12828. Данное устройство рассчитано на поддержание заданного фиксированного давления, установленного производителем, и исключает возможность несанкционированной перенастройки.

Назначение и принцип работы

Предохранительные клапаны диафрагменного типа являются важным элементом узлов отопительных установок, обеспечивая защиту контура от недопустимого повышения давления. Клапан поставляется с завода с предварительно установленным рабочим давлением и опечатан защитной крышкой (security cap), на которой имеется тестовая отметка и указание рабочего давления. Любые последующие попытки изменить заводскую настройку не допускаются и невозможны без нарушения целостности пломбы.

Ключевые особенности

• Соответствие Директиве по оборудованию, работающему под давлением (PED) 2014/68/EU, регистрационный номер: CE035.
• Предназначен для систем отопления согласно стандартам EN 12828, EN ISO 4126-1 и EN 2516-2.
• Защита от последующей перенастройки благодаря опломбированной крышке.
• Стандартизованный выпускной патрубок (discharge connection) для безопасного отвода среды.
• Простое стравливание (easy venting) как часть комплексного решения безопасности.

Технические характеристики

Ниже представлены ключевые технические характеристики, необходимые для правильного подбора и интеграции клапана в систему котельной:

• Артикул: SM110-1/2AA3.0
• Максимальное рабочее давление: 3 bar
• Допустимый диапазон температуры рабочей среды: до 120 °C
• Контролируемая среда: смесь воды и гликоля, соответствующая требованиям VDI 2035
• Тип входного подключения: 1/2" IG (внутренняя резьба)
• Тип соединения: Internal Thread, External Thread (внутренняя и наружная резьба)
• Размер входного соединения: 1/2 in / 3/4 in, комбинированная внутренняя и наружная резьба
• Размер выпускного соединения: 3/4 in
• Материал корпуса: высококачественная латунь
• Материал диафрагмы: эластомер, устойчивый к воздействию горячей воды
• Материал пружины: пружинная сталь
• Материал защитной крышки клапана: высококачественный синтетический материал
• Цвет: Gold
• Условия эксплуатации (окружающая среда):
  • Температура окружающей среды: от 5 °C до 55 °C
  • Относительная влажность: от 25% до 85% (без образования конденсата)
• Допустимая тепловая мощность (Permissible Heat Input): 50 kW, 75 kW, 100 kW, 150 kW
• Комплектация: security cap с маркировкой (part label), угловой корпус (angled housing)

Материалы и исполнение

Корпус клапана представляет собой угловой (angled) элемент из латуни. В основе механизма регулировки давления лежит пружина из пружинной стали.
