Диафрагменный модуль Kombi-DP, DN10–DN40, диапазон настройки 0,1–0,3 бар

Обзор устройства V5012C Kombi-DP (DN10–DN40)

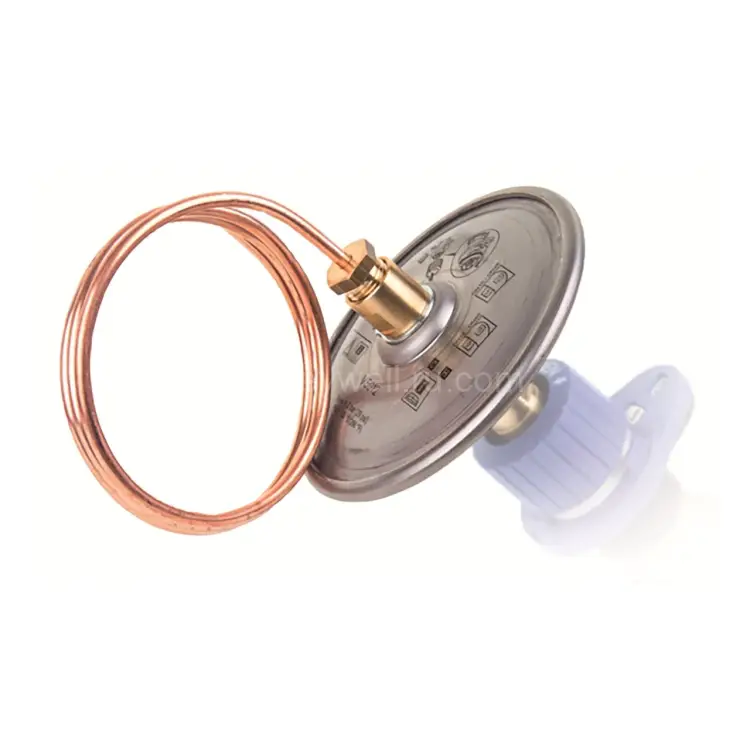

Kombi-DP Diaphragm Unit, DN10-DN40, setting range 0.1–0.3 bar (артикул V5012C0103) — это диафрагменный модуль, который устанавливается на балансировочный клапан V5010 Kombi-3-plus BLUE или V5032 Kombi-2-plus и соединяется с подающим клапаном V5000 Kombi-3-plus RED либо V5100 Stop Valve-3 через поставляемую импульсную трубку. Решение предназначено для стабильной гидравлической настройки систем с изменяющимися расходами.

Назначение и принцип работы

Модуль V5012C Kombi-DP применяется в системах с переменными расходами, например:

• двухтрубных системах отопления;
• теплообменниках в системах централизованного теплоснабжения.

Задача оборудования — поддерживать постоянный дифференциальный перепад давления на потребителях в заранее заданном режиме даже при изменении условий расхода. Это помогает удерживать гидравлический баланс и повышает управляемость системы.

Преимущества

• Модернизация без остановки: монтаж возможен без прерывания работы системы, даже при рабочем давлении.
• Прочный (robust) конструктив — рассчитан на эксплуатацию в инженерных контурах.
• Два диапазона настройки перепада давления: 0,1…0,3 бар или 0,3…0,6 бар.
• Совместимость по диаметрам: подходит для V5010 Kombi-3-Plus BLUE в диапазоне DN10…DN40.

Технические характеристики

• Артикул (Model/Article): V5012C0103
• Рабочие температуры окружающей среды: от 2 °C до 130 °C
• Контролируемая среда: вода, водо-гликолевая смесь в соответствии с VDI 2035
• Преднастройка (Pre-setting): Да
• Максимальный перепад давления (Delta P, Max): 2 bar
• Заданное значение дифференциального давления (Differential Pressure Set point): 10 … 30 kPa
• Материалы соединений/контактных элементов: латунь, медь, EPDM, нержавеющая сталь

Куда устанавливается

V5012C Kombi-DP поставляется как модуль для интеграции в состав клапанного узла серии Kombi, а именно:

• устанавливается на V5010 Kombi-3-plus BLUE (DN10…DN40) или V5032 Kombi-2-plus — контур обратной линии;
• соединяется с V5000 Kombi-3-plus RED или V5100 Stop Valve-3 — контур подающей линии;
• используется поставляемая импульсная трубка для передачи сигналов по давлению.

Рекомендации по эксплуатации

• Для корректной работы важно соблюдать выбранный диапазон уставки перепада давления.
• Учитывайте условия по температуре окружающей среды и состав теплоносителя (вода/водо-гликолевая смесь по VDI 2035).
• Монтаж возможен в рабочей системе — при необходимости модернизации не требуется прекращать эксплуатацию контура.

Важная информация по поставкам в РФ

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

При покупке рекомендуем обращаться к официальному дилеру ООО «Промэлектроника»: sales@prom-elec.com. Это поможет получить оригинальную продукцию и корректное сопровождение по поставке.
