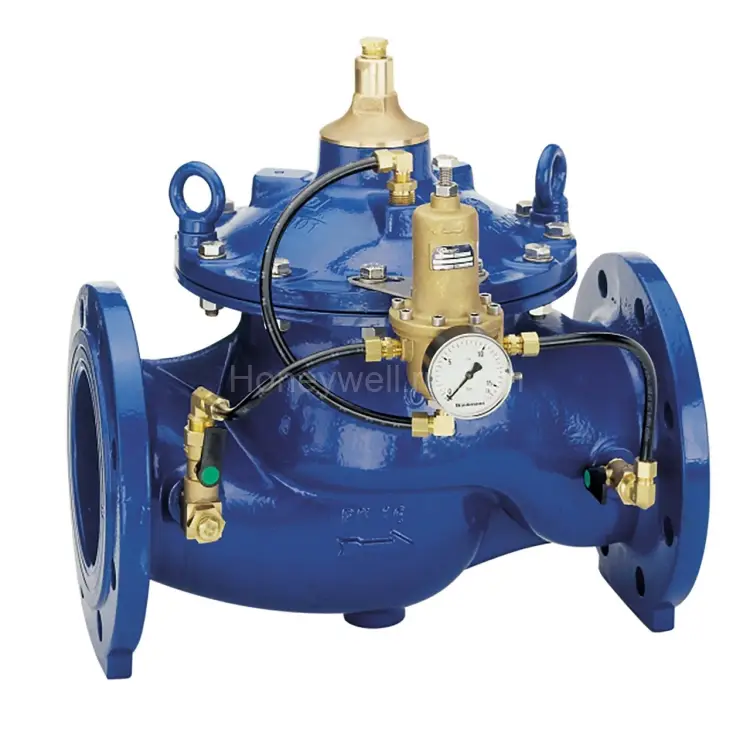

DH300-200A фланцевый клапан поддержания давления, PN 16, ISO 7005-2, EN 1092-2, 200 мм

Общее описание DH300-200A (поддержание давления, фланцевое исполнение)

DH300-200A Flanges, PN 16, ISO 7005-2, EN 1092-2, 200 mm — это клапан для поддержания давления (pressure sustaining valve), который автоматически стабилизирует давление на входе и не допускает превышения заданного уровня. Решение применяется там, где требуется ограничивать давление в сетях подачи воды, на вводах, в переходных участках между магистралями, а также в системах с резкими изменениями расхода и повышенными требованиями к управлению параметрами.

Компактная конструкция делает DH300-200A удобным для монтажа в условиях ограниченного пространства, в том числе в трубопроводных трассах и вентиляционных/технологических каналах. Клапан подходит для коммерческих и промышленных водных систем в пределах заявленных технических характеристик.

Ключевые преимущества

• Высокая точность управления при колебаниях давления и при малых расходах
• Большая пропускная способность
• Высокая точность регулирования в рабочих режимах
• Порошковое покрытие внутри и снаружи: используемый порошок физиологически и токсикологически безопасен
• Встроенный контур управления и шаровые клапаны
• Интегрированный фильтр тонкой очистки
• Не требует внешнего источника энергии для работы
• Соответствие стандартам BS EN 1567

Технические характеристики (по параметрам оборудования)

• Модель: DH300-200A
• Назначение: клапан поддержания давления (pressure sustaining valve)
• Тип соединения: фланцевое
• Номинальный диаметр (DN): 200 мм
• Номинальное давление: PN 16
• Условное проходное значение по расходу (макс.): 676
• Рабочее давление (мин.): 0,5 бар
• Рабочее давление (макс.): 16 бар
• Давление открытия (мин.): 3 бар
• Давление открытия (макс.): 15 бар
• Входное давление (мин.): 0,5 бар
• Температура рабочей среды (макс.): 80 °C
• Контролируемая среда: питьевая вода
• Температура окружающей среды: от 5 °C до 55 °C
• Относительная влажность окружающей среды: от 25% до 85% (без конденсации)
• Корпус клапана: сфероидальный чугун GGG40
• Уплотнение: EPDM (указано: EPDM Rubber)
• Седло клапана: нержавеющая сталь
• Вставка клапана: нержавеющая сталь
• Пружина: нержавеющая сталь
• Мембрана: EPDM
• Конус регулирования: нержавеющая сталь
• Плита мембраны: ковкий чугун с порошковым покрытием
• Крышка/плита клапана: ковкий чугун с порошковым покрытием
• Покрытие/финиш: порошковое покрытие
• Материал контура управления: высококачественный синтетический
• Сертификации/приемка: DVGW, WRAS (до 23 °C)
• Присоединительные стандарты: соответствие ISO 7005-2 и EN 1092-2 (фланцы)

Где применяется

DH300-200A используют, когда нужно стабилизировать давление на входе и обеспечить корректную работу системы при изменениях потребления. Особенно актуально решение для участков, где важно ограничить давление:

• в сетях подачи воды;
• на переходах между различными зонами/магистралями;
• в точках с высокой переменностью нагрузки;
• в системах, где ограничено монтажное пространство.

Что важно учесть при выборе и монтаже

• Подберите DN 200 и PN 16 под параметры вашей линии.
• Сверьте рабочий диапазон по давлению и условиям открытия (min/max).
• Учитывайте допустимую температуру среды и окружающей среды.
• Обратите внимание на соответствие материалов (корпус, седло, мембрана, уплотнения) требованиям к среде (указана питьевая вода).
• Проверяйте требования к фланцевому присоединению (ISO 7005-2 / EN 1092-2).
