D22-3/4A — стандартный (Normal pattern), 3/4 in, 20 мм

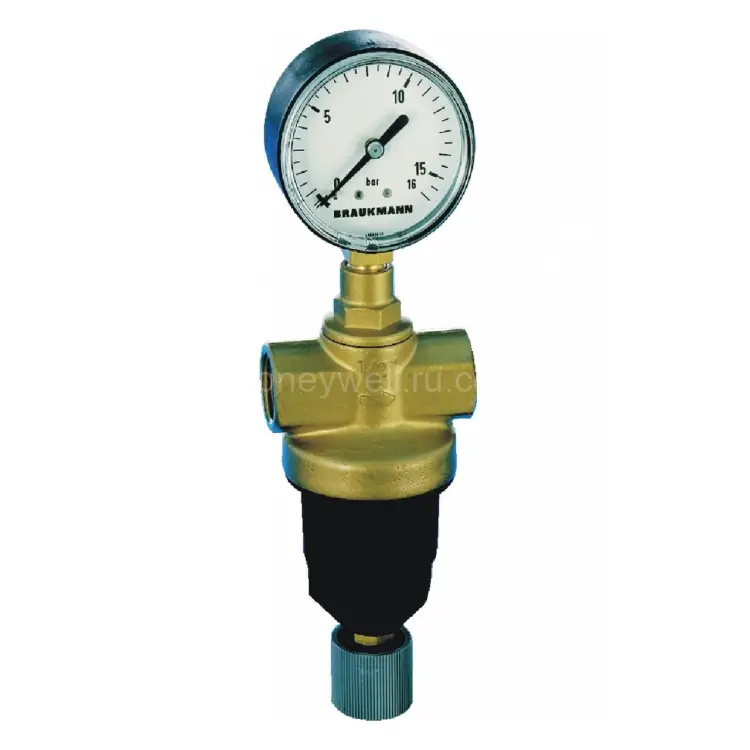

Клапан редукции давления D22-3/4A — стандартный (Normal pattern), 3/4 дюйма, 20 мм
D22-3/4A — это стандартный редукционный клапан от Resideo (Honeywell), разработанный специально для систем со сжатым воздухом. Он эффективно снижает высокое входное давление до заданного рабочего уровня, обеспечивая защиту пневматического оборудования от повреждений, вызванных избыточным давлением. Этот клапан является неотъемлемой частью промышленных и коммерческих установок, где стабильность давления и предсказуемая работа пневматических систем, систем управления и вспомогательного оборудования имеют первостепенное значение. Для обеспечения максимальной безопасности и соответствия требованиям проекта, при повышении давления сверх расчетных значений рекомендуется использовать дополнительные предохранительные устройства, такие как предохранительный клапан.
Ключевые преимущества клапана D22-3/4A:
- Поршневая балансировка: Благодаря седлу с компенсацией (balanced seat), клапан обеспечивает исключительную стабильность выходного давления даже при изменяющихся условиях на входе.
- Простое управление давлением: Регулировка выходного давления осуществляется с помощью удобного винта с ручкой, что делает настройку быстрой и интуитивно понятной.
- Надежный латунный корпус: Материал корпуса (латунь) гарантирует долговечность и устойчивость к коррозии в типичных условиях эксплуатации пневматических систем.
- Компактность и удобство монтажа: Продуманная конструкция клапана обеспечивает простоту установки и экономию пространства в системе.
- Специализация на сжатом воздухе: Клапан оптимизирован для работы именно с этим типом рабочей среды.
Основные технические характеристики:
- Артикул: D22-3/4A
- Контролируемая среда: Air (сжатый воздух)
- Максимальная температура рабочей среды: 70 °C
- Номинальное давление: PN 40
- Максимальное входное давление: 40 bar
- Максимальное выходное давление: 10 bar
- Минимальное выходное давление: 1 bar
- Минимальное падение давления: 1 bar
- Номинальный диаметр (DN): DN20 (20 мм)
- Размер присоединения: 3/4 дюйма, DN20
- Тип присоединения: Внутренняя резьба
- Материал корпуса: Brass (латунь)
- Высота изделия: 105 мм
- Исполнение: Normal pattern (стандартный вариант)
Стандарты, подтверждения и соответствие:
Данное изделие сертифицировано и соответствует требованиям следующих стандартов:
- Директива по оборудованию, работающему под давлением 2014/68/EU
- CE (отметка CE применима только для типоразмеров DN40 и DN50)
При подборе комплектации, пожалуйста, уточняйте применимость сертификатов для вашего конкретного типоразмера и конфигурации системы.
Рекомендации по установке и эксплуатации клапана D22-3/4A:
- Установите клапан в линию сжатого воздуха, строго соблюдая направление потока, указанное на корпусе изделия.
- Отрегулируйте необходимое рабочее давление на выходе, вращая винт с ручкой до достижения требуемого значения.
- Обеспечьте адекватную защиту системы от превышения допустимых параметров, руководствуясь проектной документацией и требованиями безопасности.
- Контролируйте условия эксплуатации: максимальная допустимая температура рабочей среды составляет 70 °C.
Важные аспекты при выборе клапана:
- Тщательно проверьте, соответствует ли диапазон входного и выходного давления клапана требованиям вашей пневматической системы.
- Убедитесь, что тип присоединения (внутренняя резьба) и размер 3/4 дюйма / DN20 соответствуют вашей трубопроводной арматуре.
- Оцените совместимость материала корпуса и рабочей среды с вашими условиями эксплуатации.
- Рассмотрите необходимость интеграции дополнительных устройств для регулирования и защиты системы.
Официальный дилер Resideo (Honeywell) в России:
Продукция Resideo (Honeywell) продолжает поставляться в Россию в полном ассортименте. Для гарантии приобретения оригинальной продукции, получения полной технической документации и профессиональной консультации, мы настоятельно рекомендуем обращаться к официальному дилеру — компании ООО Промэлектроника. Связаться с ними можно по электронной почте: sales@prom-elec.com.
Документация и дополнительные материалы:
| Бренд | Resideo |
