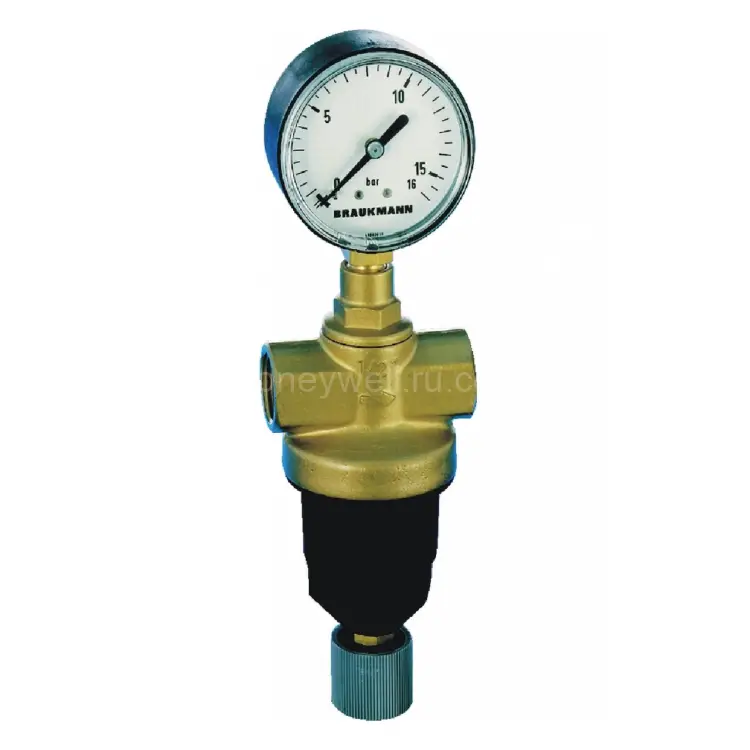

D22-11/4A — клапан снижения давления (standard pattern), 1 1/4 in, DN32 (32 мм)

Клапан снижения давления Resideo (Honeywell) D22-11/4A — это стандартное решение для систем сжатого воздуха, в котором требуется стабильное поддержание давления на выходе независимо от колебаний давления на входе. Конструкция с балансированным поршневым сиденьем обеспечивает более ровную работу исполнительного контура и снижает влияние входных пиков на параметры защищаемого оборудования. Оборудование Resideo (Honeywell) по-прежнему поставляется в полном объёме в Россию.

Приобретать оборудование Resideo (Honeywell) рекомендуется у официального дилера ООО «Промэлектроника» — sales@prom-elec.com.

Ключевые особенности и назначение

• Назначение: защита узлов и участков пневмосистемы от избыточного входного давления.
• Среда: воздух (controlled media).
• Балансировка давления: работа по принципу балансированного поршневого сиденья, уменьшающая зависимость выходного давления от изменений входного.
• Компактность: короткая установленная длина и компактная конструкция, удобные при монтаже в ограниченном пространстве.
• Удобство настройки: гайка с ручкой для регулировки давления.
• Регулировочный узел: регулировочная пружина не контактирует со средой.
• Внутреннее резьбовое соединение: для монтажа в трубопровод.

Основные характеристики D22-11/4A

• Артикул: D22-11/4A
• Тип: клапан снижения давления (standard pattern)
• Тип соединения: внутренний резьбовой
• Размер DN: DN32 (32 мм)
• Размер соединения: 1 1/4 in, DN32
• Номинальное давление: PN 40
• Максимальное входное давление: 40 bar
• Максимальное выходное давление: 10 bar
• Минимальное выходное давление: 1 bar
• Минимальное падение давления: 1 bar
• Материал корпуса: латунь
• Температура рабочей среды (макс.): 70 °C
• Высота продукта: 160 мм
• Утверждения и стандарты: сертифицировано в соответствии с Директивой по оборудованию под давлением 2014/68/EU, CE (только DN40 и DN50 — согласно утверждениям производителя)
• Управляемая среда: воздух

Преимущества

• Стабильная работа за счёт балансировки входного давления — выходное давление меньше зависит от колебаний на входе.
• Короткая установленная длина — проще подобрать место в узле подготовки воздуха.
• Гайка с ручкой — удобная и понятная регулировка параметров.
• Пружина вне контакта со средой — снижает влияние потока на регулировочный элемент.
• Внутреннее резьбовое соединение — стандартный вариант для подключения к трубопроводу.
• Компактная конструкция и небольшой вес — облегчают монтаж и обслуживание.

Важные рекомендации по эксплуатации

• Клапаны снижения давления данного типа применяются для защиты установок от чрезмерного давления в системе в пределах рабочих параметров.
• Если на клапан и систему ниже него будет оказано чрезмерное давление, обязательно предусмотрите предохранительный клапан.
• Подбирайте режимы работы (входное/выходное давление, температура) строго по спецификации оборудования.

Где применяется

Благодаря ориентации на сжатый воздух и универсальной конструкции клапан Resideo (Honeywell) D22-11/4A может быть использован в промышленных и коммерческих пневмосистемах, включая участки подготовки воздуха, где требуется стабильное давление для корректной работы исполнительных механизмов.
