D15SH-100B — редукционный клапан давления, DN100, Kvs 56

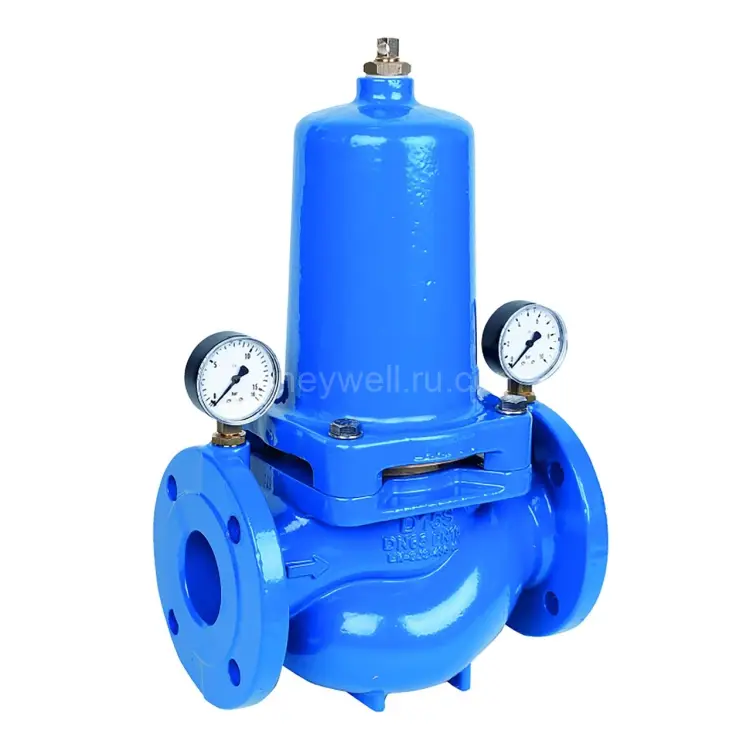

Редукционный клапан давления D15SH-100B Resideo (Honeywell)

Фланцевый клапан редукционный давления D15SH-100B предназначен для защиты водных систем от избыточного давления и для обеспечения стабильного выходного давления независимо от колебаний входного давления. Модель работает по принципу диафрагменного управления с картриджем, что упрощает обслуживание и позволяет поддерживать заданные параметры в течение длительного времени. Оборудование рассчитано для систем с питьевой водой и подходит как для коммерческих, так и для бытовых установок.

Ключевые преимущества

• Стабилизация давления: выходное давление сохраняется при изменениях входного давления.
• Диапазон применения: редукция давления в системах водоснабжения для предотвращения гидроударов и повреждений арматуры.
• Картриджная конструкция: запатентованное решение с картриджем для удобной сборки, настройки и сервисного обслуживания.
• Коррозионная стойкость: картридж выполнен из нержавеющей стали и имеет покрытие PA.
• Без контакта регулировок с питьевой водой: при весенней регулировке регулировочный узел не контактирует с рабочей средой.
• Сбалансированная работа: конструкция обеспечивает предсказуемую работу при изменениях режима.
• Испытания на надежность: функциональность подтверждена ускоренными испытаниями на срок службы более 400 000 циклов.
• Комплектный контроль: предусмотрены манометры на входе и выходе (для контроля параметров в процессе эксплуатации).

Технические характеристики

Ниже приведены параметры модели D15SH-100B, важные при подборе оборудования для инженерных систем:

• Тип изделия: редукционный клапан давления (Pressure Reducing Valve), диафрагменного типа.
• Артикул: D15SH-100B
• Применение: поддержание постоянного выходного давления в водных системах.
• Управление: диафрагменный механизм с картриджем (cartridge insert).
• Присоединение: фланцевое
• Размер: DN 100
• Connection size: 4 in
• Материал корпуса: чугун с шаровидным графитом GGG40
• Материал седла: EPDM
• Номинальное давление: PN 25
• Kvs: 56
• Максимальная температура среды: 65 °C
• Controlled media: питьевая вода (Drinking Water)
• Максимальное входное давление: 25 bar
• Максимальное выходное давление: 10 bar
• Минимальное выходное давление: 3 bar
• Минимальная разница давления: 1 bar
• Высота изделия: 380 mm

Сертификация и соответствие стандартам

Оборудование рассчитано под требования отраслевых стандартов для систем водоснабжения:

• DVGW, WRAS approval до 23 °C
• KIWA (диапазон DN: DN65–DN100)
• SVGW

Где применяется

• Системы водоснабжения зданий и объектов.
• Точки потребления, где требуется защита от избыточного давления.
• Инженерные сети с колебаниями давления на вводе.
• Установки с требованиями к корректной работе с питьевой водой.

Как правильно выбрать и эксплуатировать

Чтобы клапан работал стабильно и соответствовал проектным параметрам, учитывайте:

• расчетную входную и целевую выходную величины давления;
• температуру среды (макс. 65 °C);
• условия подключения (DN100, фланец);
• минимальную разницу давления (не менее 1 bar);
• материалы уплотнений и совместимость с питьевой водой.
