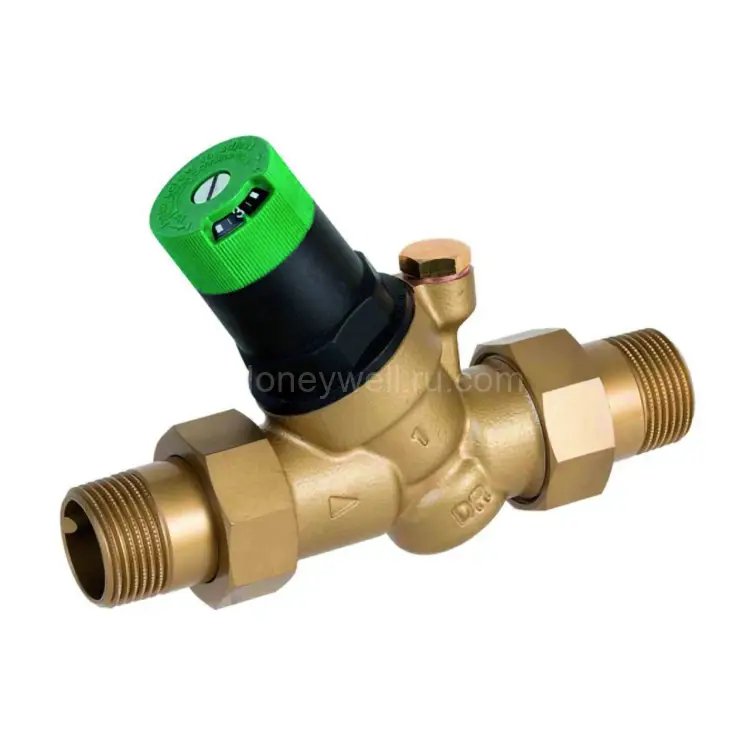

D05FT-1/2AGB 15 мм редукционный клапан давления горячей воды с резьбовыми соединениями

Описание товара: D05FT-1/2AGB (15 мм) — клапан редукции давления горячей воды

Клапан редукции давления D05FT-1/2AGB от Resideo (Honeywell) предназначен для защиты бытовых, а также промышленных и коммерческих систем питьевого водоснабжения от избыточного давления и его колебаний в подающих магистралях. При правильной настройке оборудование стабилизирует давление на выходе и снижает риск повреждений арматуры, смесителей и водонагревательного оборудования, а также помогает оптимизировать расход воды.

Модель соответствует требованиям к системам водоснабжения по европейским нормам и подходит для работы в системах, рассчитанных на давление и температуру, характерные для горячего водоснабжения.

Ключевые преимущества

• Защита от высокого давления и гидроударов: предотвращает разрушительные перепады давления в линии подачи.
• Стабилизация выходного давления в пределах заданных характеристик.
• Подходит для питьевой воды: контролируемая среда — питьевая вода, материалы редукционного узла рассчитаны на контакт с водой.
• Удобная настройка: выходное давление устанавливается поворотом регулятора, а значение отображается на шкале.
• Регулирующая пружина не контактирует с питьевой водой — дополнительный уровень надежности и гигиены.
• Латунный корпус устойчив к процессам обесцинкования.

Сфера применения

Оборудование применяется для питьевого, редуцирования избыточного давления — редуцирования избыточного давления в сетях питьевой воды и горячего водоснабжения.

• Жилые дома и квартиры (системы ГВС)
• Объекты коммерческой недвижимости
• Промышленные водопроводные системы

Технические характеристики (основные)

• Тип: клапан редукции давления, двухходовой
• Назначение: защита от избыточного давления, поддержание заданного уровня на выходе
• Контролируемая среда: питьевая вода
• Номинальный размер: DN 15
• Тип соединения: резьбовое — комбинация внутренней и наружной резьбы в зависимости от исполнения
• Диапазон входного давления: до 16 bar
• Выходное давление: до 3 bar (указано также: 6 kPa, 3 bar), минимальное — 1.5 kPa, 3 bar
• Максимальная рабочая температура: 70 °C
• Материал корпуса: латунь
• Материал уплотнения: EPDM резина
• Материал клапанной диафрагмы/мембранного узла: EPDM
• Коэффициент пропускной способности:
  • Коэффициент потока (макс.): 3 Kvs
  • Коэффициент потока: 3.0 Kvs м³/ч
• Перепад давления (минимальный): 1 bar
• Класс присоединения по давлению: PN16

Присоединительные размеры и подключение

Соединительные размеры указаны как ½ in–1 и 1 ¼–2 in (размер подключения). Комплектность и исполнение соответствуют типовым схемам подключения для редукционных клапанов в водопроводных системах.

• Упоминание комплекта фитингов/подключений: размер подключения: ½ in-1, 1 ¼ -2 in
• Тип фитингов: компрессионный
• Число фитингов: 2
• Кол-во точек под манометр: 1

Материалы и исполнение

• Схема корпуса клапана: двухходовой
• Материал вставки клапана: латунь
• Материал уплотнения: EPDM резина
• Материал мембраны клапана: EPDM

Габариты

• Высота: 123 мм
• Длина: 155 мм
• Ширина: 95 мм

Комплектация

В поставке предусмотрены элементы, необходимые для монтажа и контроля параметров:

• M38T-A10 манометр
• DS05 изоляционные оболочки
• ZR06K ключ накидной
• VST06AGB комплект подключения
