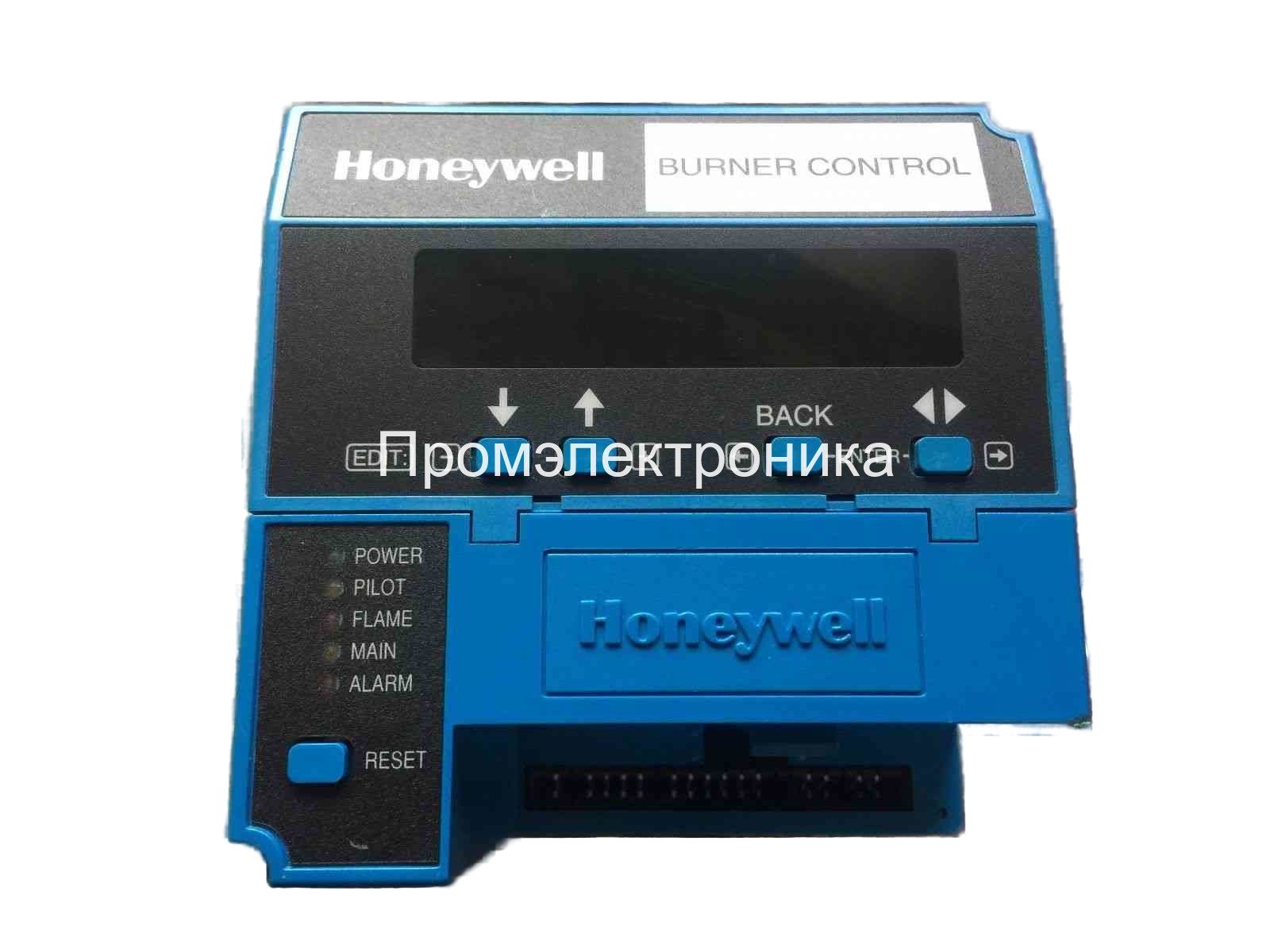

Honeywell RM7850A1027

Описание

Honeywell RM7850A1027 - микропроцессорное интегрированное управление горелкой для приложений с полной модуляцией. Обеспечивает автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей. Доступ для проверки напряжения. Гибкость приложений и возможности коммуникационного интерфейса. Пять функций Run / Test Switch. Взаимозаменяемые вставные усилители. Локальное или дистанционное оповещение об операции и информация о неисправности (необязательно). Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания. Совместим с существующими детекторами горения Honeywell. Product Specifications Application Programming Control Dimensions (in.) 5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase Dimensions (mm) 127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase Weight (lb) 1 lb 10 oz Weight (kg) 0.7 kg Comments LHL-LF&HF Proven Frequency 50 Hz; 60 Hz (±10%) Voltage 120 Vac (+10, -15%) Shipping and Storage Temperature Range (F) -40 F to +140 F Shipping and Storage Temperature Range (C) -40 C to +60 C Approvals, Federal Communications Commission FCC Part 15, Class B, Emissions. Flame Establishing Period - Pilot 3 sec or 5 sec Flame Establishing Period - Main 3 sec, or 5 sec, or Intermittent Interlocks Lockout Preignition Yes PrePurge Determined by ST7800A Purge Timer Card PostPurge 30 sec Required Components Q7800A,B Universal Wiring Subbases. R7847, R7849, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card. AirFlow Check User selectable Second Stage Pilot Valve Intermittent Pilot Type interrupted Vibration 0.5 G environment

Характеристики исполнения

Application

Programming Control

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 10 oz

Weight (kg)

0.7 kg

Comments

LHL-LF&HF Proven

Frequency

50 Hz; 60 Hz (±10%)

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

3 sec or 5 sec

Flame Establishing Period - Main

3 sec, or 5 sec, or Intermittent

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

30 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7849, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

AirFlow Check

User selectable

Second Stage Pilot Valve

Intermittent

Pilot Type

interrupted

Vibration

0.5 G environment
