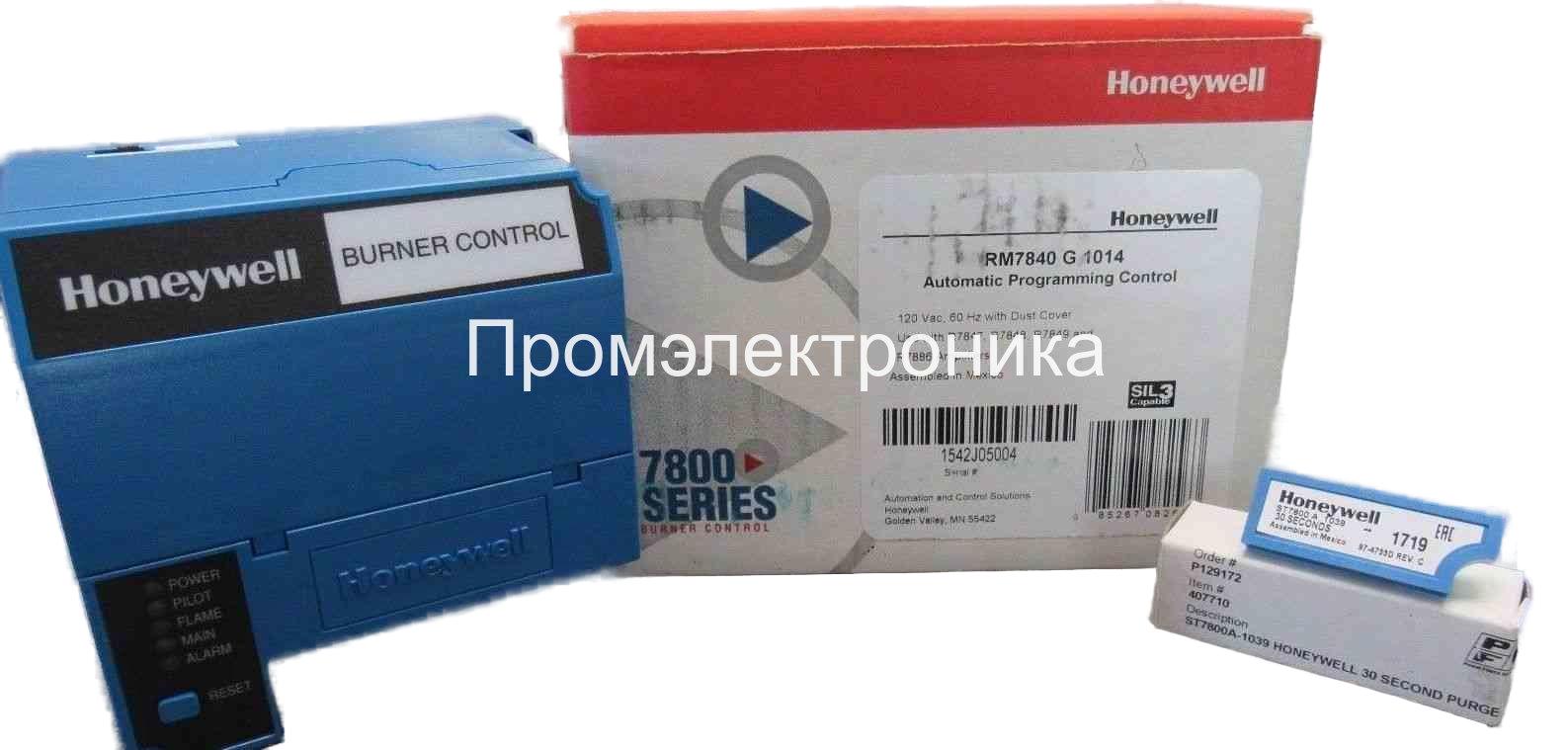

Honeywell RM7838C1012

Описание

Honeywell RM7838C1012 - интегрированное управление горелкой для промышленных полуавтоматически работающих газовых, масляных, угольных или комбинированных топливных установок. Включает функцию проверки клапанов с дисплеем клавиатуры S7800A1142. Функции включают в себя чистку, запуск пуска горелки, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей. Включает модуль отображения клавиатуры S7800A1142. Прерывистый пилотный клапан. Сменный пламенный усилитель. Доступ для проверки напряжения. Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания. Выбираемый период установления пилотного пламени. Обеспечивает гибкость применения и дополнительный интерфейс коммуникационного интерфейса. Совместим с существующими детекторами горения Honeywell. С функцией проверки клапана и программируемым временем продувки. Индикатор питания показывает код неисправности при блокировке системы. Product Specifications Application Semi Automatic Programming Control w/VPS Dimensions (in.) 5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase Dimensions (mm) 127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase Weight (lb) 1 lb 10 oz Weight (kg) 0.7 kg Comments Includes programmable VPS (Valve Proving Switch) check feature and blinking LED fault annunciation Frequency 50 Hz; 60 Hz (±10%) Approvals, Underwriters Laboratories Inc. Component Recognized, File No. MP268; Guide No. MCCZ. Voltage 120 Vac (+10, -15%) Shipping and Storage Temperature Range (F) -40 F to +140 F Shipping and Storage Temperature Range (C) -40 C to +60 C Approvals, Federal Communications Commission FCC Part 15, Class B, Emissions. Flame Establishing Period - Pilot 4 sec or 10 sec Flame Establishing Period - Main 10 sec or Intermittent Interlocks Lockout Preignition Yes PrePurge Determined by ST7800C Purge Timer Card PostPurge programmed with S7800A1142 display Early Spark Termination Yes, 5 sec Required Components Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800C Plug-in Purge Timer Card.

Характеристики исполнения

Application

Semi Automatic Programming Control w/VPS

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 10 oz

Weight (kg)

0.7 kg

Comments

Includes programmable VPS (Valve Proving Switch) check feature and blinking LED fault annunciation

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

10 sec or Intermittent

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800C Purge Timer Card

PostPurge

programmed with S7800A1142 display

Early Spark Termination

Yes, 5 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800C Plug-in Purge Timer Card.
