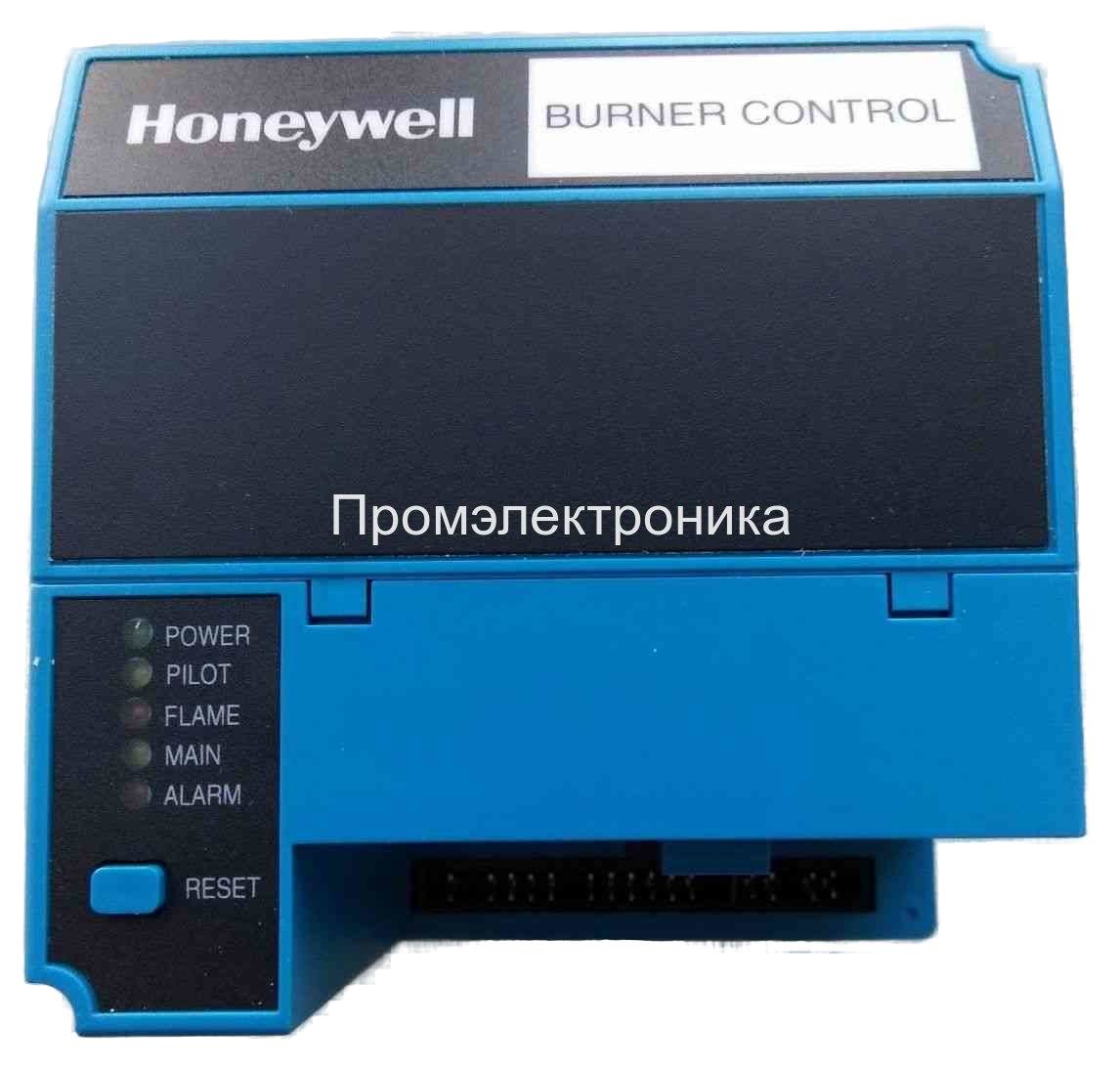

Honeywell RM7824A1006

Описание

Honeywell RM7824A100 контроллер на 24 Vdc - микропроцессорное интегрированное управление горелкой для автоматических газовых, масляных или комбинированных топливных установок с одним горелкой. Обеспечивает уровень безопасности, функциональные возможности и возможности, превышающие возможности обычных элементов управления. Для использования с усилителем R7824C с C7024E, F Flame Detectors; R7848A, B с детекторами пламени C7015A; R7851B с C7927, C7962 Flame Detectors; или R7852A, B с детекторами пламени C7915. Функции включают автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей. Выбираемая рециркуляция или блокировка при потере пламени. Выход затвора для использования с динамическими самодиагностиками. Доступ для проверки напряжения. Вставной пламенный усилитель. Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания. Product Specifications Application Primary Control 24 Vdc Dimensions (in.) 5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase Dimensions (mm) 127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase Weight (lb) 1 lb 13 oz Weight (kg) 0.8 kg Approvals, Underwriters Laboratories Inc. Component Recognized, File No. MP268; Guide No. MCCZ. Approvals, Canadian Standards Association Certified, File No. LR95329-3. Voltage 24 Vdc (+10, -15%) Shipping and Storage Temperature Range (F) -40 F to +140 F Shipping and Storage Temperature Range (C) -40 C to +60 C Approvals, Federal Communications Commission FCC Part 15, Class B, Emissions. Flame Establishing Period - Pilot 4 sec or 10 sec Flame Establishing Period - Main Intermittent Required Components Q7800A,B Universal Wiring Subbases. R7824 or R7848 Flame Signal Amplifier. Pilot Type intermittent Vibration 0.5 G environment

Характеристики исполнения

Application

Primary Control 24 Vdc

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 13 oz

Weight (kg)

0.8 kg

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Approvals, Canadian Standards Association

Certified, File No. LR95329-3.

Voltage

24 Vdc (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

Intermittent

Required Components

Q7800A,B Universal Wiring Subbases. R7824 or R7848 Flame Signal Amplifier.

Pilot Type

intermittent

Vibration

0.5 G environment

Документация

Состав и замены

Проверенные сведения о составе и замене для этого артикула пока не опубликованы.
