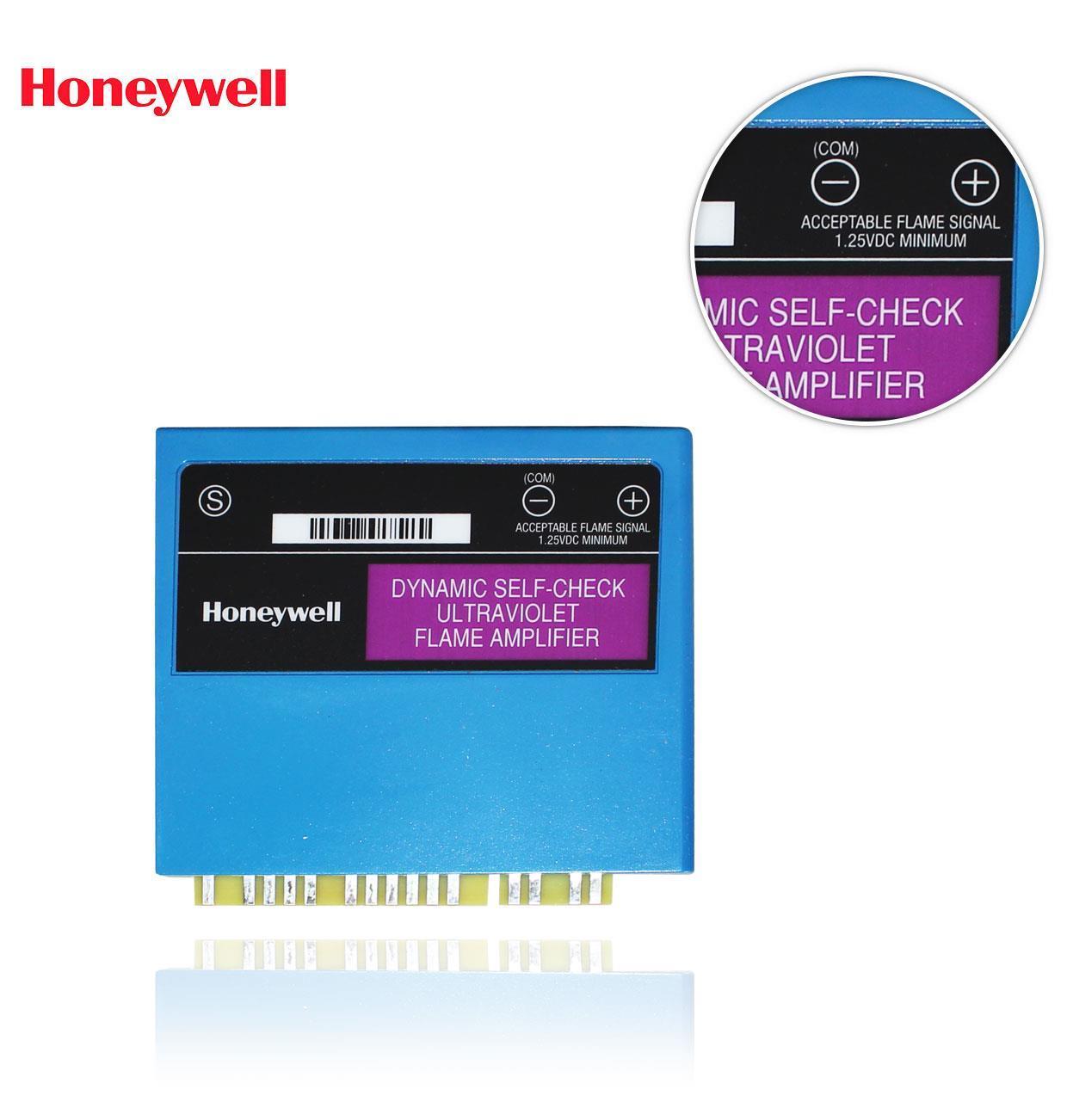

Honeywell R7861A1000/U

Описание

Honeywell R7861A1000 твердотельные вставные усилители, которые реагируют на входы пламегасителя, указывают на наличие пламени при использовании с ретрансляционными модулями 7800 SERIES. Время отклика пламени составляет 0,8 или 3,0 секунды. Уровень сигнала пламени составляет от 0,0 до 5,0 В постоянного тока. Подключите к релейному модулю 7800 через разъем края печатной платы, который предназначен для правильной ориентации. Контрольные сигналы пламени для измерения напряжения сигнала пламени усилителя. Цветные метки идентифицируют тип обнаружения пламени. Динамическое самотестирование тестирует детекторы и все электронные компоненты в системе обнаружения пламени. Модуль реле 7800 SERIES блокируется при аварийном отключении при сбое системы обнаружения пламени. Совместимость с существующими детекторами пламени Honeywell (заказывается отдельно). Product Specifications Dimensions (in.) 3 3/8 in. high x 3 9/16 in. wide x 7/8 in. deep. Dimensions (mm) 85 mm high x 91 mm wide x 23 mm deep x Weight (lb) 2.5 oz. Comments Color: Purple Approvals, Underwriters Laboratories Inc. Listed: File No. MP268, Guide No. MCCZ Approvals, Canadian Standards Association Certified: File No. LR95329-3 Customer Special N/S Operating Humidity Range (% RH) 85% RH continuous, non-condensing Operating Temperature Range (F) -40 F to +140 F Operating Temperature Range (C) -40 C to +60 C Shipping and Storage Temperature Range (F) -40 C to +65 C Flame Failure Response Time (sec) 1.0 sec Vibration 0.5 G continuous Approvals, Control Safety Devices N/S Approvals, Swiss RE Acceptable Approvals, Factory Mutual Approved: Report No. 1V9A0.AF Weight (g) 71g Self Checking Dynamic Self-Check Use With Primary Safety Control 7800 SERIES Relay Modules Use With Flame Sensor Gas, oil, coal: Ultraviolet Flame Sensor C7061

Характеристики исполнения

Dimensions (in.)

3 3/8 in. high x 3 9/16 in. wide x 7/8 in. deep.

Dimensions (mm)

85 mm high x 91 mm wide x 23 mm deep x

Weight (lb)

2.5 oz.

Comments Color

Purple

Approvals, Underwriters Laboratories Inc. Listed

File No. MP268, Guide No. MCCZ

Approvals, Canadian Standards Association Certified

File No. LR95329-3

Customer Special

N/S

Operating Humidity Range (% RH)

85% RH continuous, non-condensing

Operating Temperature Range (F)

-40 F to +140 F

Operating Temperature Range (C)

-40 C to +60 C

Shipping and Storage Temperature Range (F)

-40 C to +65 C

Flame Failure Response Time (sec)

1.0 sec

Vibration

0.5 G continuous

Approvals, Control Safety Devices

N/S

Approvals, Swiss RE

Acceptable

Approvals, Factory Mutual Approved

Report No. 1V9A0.AF

Weight (g)

71g

Self Checking

Dynamic Self-Check

Use With Primary Safety Control

7800 SERIES Relay Modules

Use With Flame Sensor Gas, oil, coal

Ultraviolet Flame Sensor C7061
