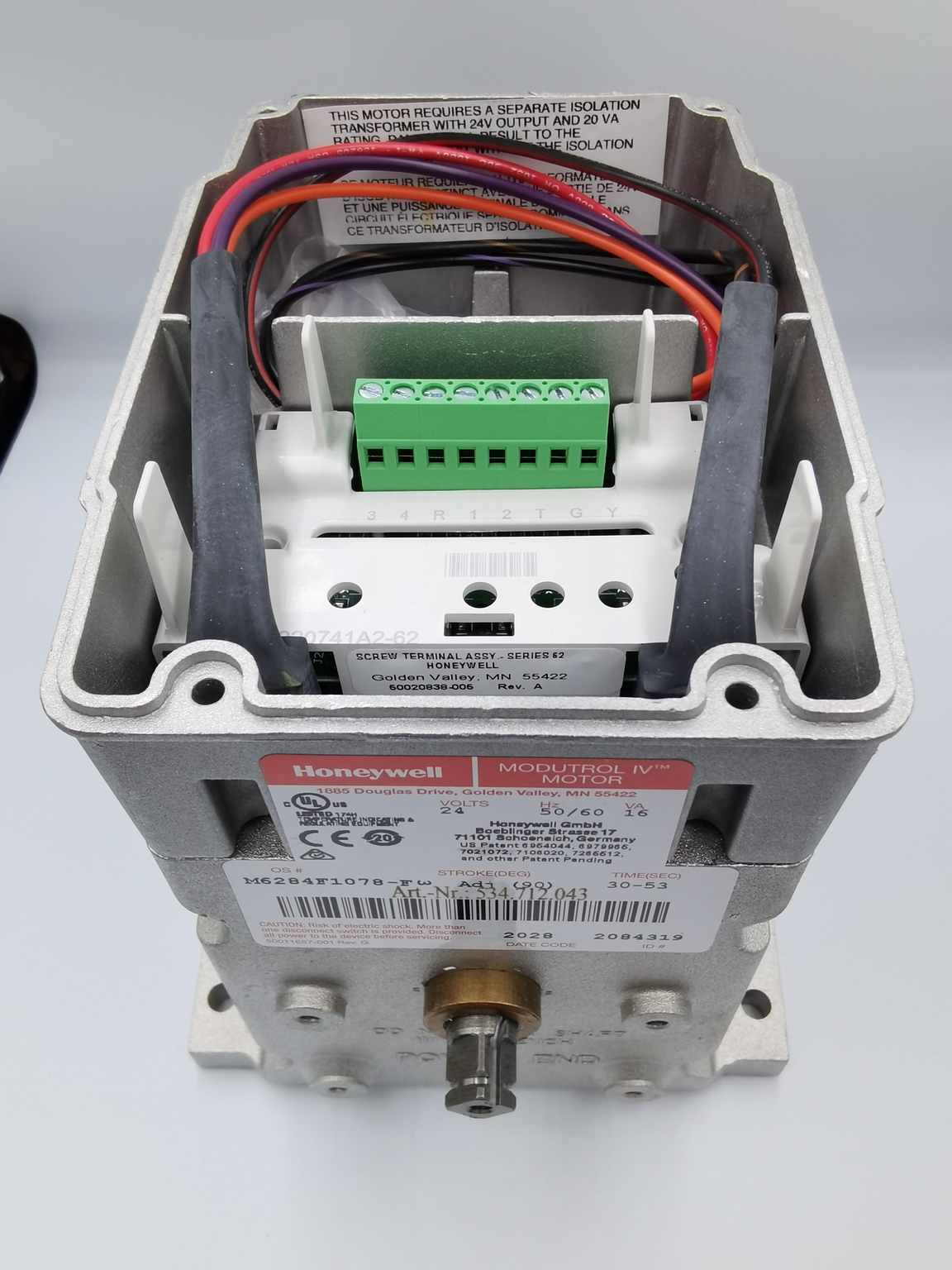

Honeywell M6284F1078

Описание

Honeywell M6284F1078-F/U – это современный электромотор астатического (трёхпозиционного) регулирования с трёхпроводным подключением, спроектированный для точной и надёжной работы в системах HVAC (Heating, Ventilation and Air Conditioning). Данный привод предназначен для совместного использования с контроллерами, оснащёнными однополюсным двухпозиционным реле либо плавающим выходом. Внутренний электрически изолированный потенциометр обратной связи позволяет контролировать угол поворота вала и обеспечивает синхронизацию с ведомыми двигателями серии 90, а также тонкую балансировку внешних цепей управления. 1. Основное назначение и сфера применения Электромоторы линейки Honeywell M6284F предназначены для управления заслонками, клапанами и другими исполнительными механизмами в системах отопления, вентиляции и кондиционирования воздуха. Точная регулировка и плавное управление делают данную серию приводов востребованной в следующих областях: Промышленное производство: автоматизация технологических процессов, управление потоком воздуха и жидкостей. Гражданское строительство: системы климат-контроля в офисных зданиях, бизнес-центрах, торговых комплексах. Частный сектор: домашние отопительные системы, интеллектуальные системы управления микроклиматом в коттеджах и загородных домах. Муниципальные объекты: школы, больницы, административные здания, где важна стабильная работа климатического оборудования. Универсальность привода Honeywell M6284F1078 обусловлена тем, что он одинаково эффективно может работать как в двухпозиционном режиме (SPST реле), так и в плавающем, за счёт чего упрощается интеграция в различные типы систем управления. 2. Технические характеристики Для более детального ознакомления с моделью Honeywell M6284F1078-F/U приводим ключевые технические параметры: Тип регулирования: астатическое (трёхпозиционное) Напряжение питания: 24 В переменного тока Потребляемая мощность: 13 Вт Входной сигнал: однополюсный двухпозиционный переключатель (SPST) или плавающий выход Угол поворота вала: регулируется в диапазоне 90° … 160° (заводская настройка: 90°) Рабочий цикл (скорость поворота): от 30 до 53 секунд на полный ход (зависит от настройки) Вращающий момент: 17 Н·м Сигнал обратной связи: потенциометр 10 кОм, изолированный от основных цепей Важная деталь о возвратной пружине В описании моделей серии 62 часто упоминается встроенная возвратная пружина, которая при отключении питания способна вернуть вал двигателя в нормальное (исходное) положение. Однако данная опция реализуется в зависимости от конкретной модификации. Преимущество пружинного возврата в том, что при сбое или отключении электропитания устройство переходит в исходное положение, тем самым обеспечивая безопасность и исключая риск неконтролируемого открытого/закрытого состояния клапанов или заслонок. 3. Преимущества и особенности серии Honeywell M62 Встроенный потенциометр обратной связи: Благодаря ему можно снимать данные о текущем положении вала привода, что важно для синхронизации с другими двигателями (например, серии 90) и точной настройки систем автоматизации. Гибкие настройки угла поворота: Диапазон угла поворота от 90° до 160° позволяет адаптировать мотор под различные конфигурации задвижек и заслонок, а также оптимизировать расходы энергии в зависимости от потребностей конкретной системы. Простое трёхпроводное подключение: Мотор легко интегрируется в уже существующие системы управления, поскольку не требует сложной схемы коммутации. Надёжность и долговечность: Устройства Honeywell традиционно славятся стабильной работой в широком спектре температурных и эксплуатационных условий. Универсальность монтажа: Быстроразъёмные клеммы обеспечивают удобство подключения, а адаптер для резьбовых клемм даёт возможность подключать двигатель практически к любым стандартным схемам. Также предусмотрен специальный кронштейн-переходник для адаптации высоты положения вала к месту установки прежних двигателей. 4. Ключевые сферы применения Отопительные системы: В системах водяного отопления привод управляет клапанами, контролируя подачу горячей воды и поддерживая оптимальную температуру. Вентиляционные системы: Двигатель с трёхпозиционным управлением обеспечивает точную настройку положения воздушных заслонок, что позволяет регулировать объём поступающего или выводимого воздуха. Кондиционирование воздуха: За счёт прецизионной регулировки заслонок и клапанов кондиционеры или центральные системы охлаждения поддерживают стабильную температуру и влажность. Промышленные процессы: Во многих отраслях (химическая, пищевая, фармацевтическая и т. д.) необходимо строгое соблюдение технологических параметров. Приводы Honeywell помогают автоматизировать процесс подачи воздуха и жидкостей, обеспечивая высокую точность. 5. Плюсы использования Honeywell M6284F1078-F/U Оптимизация расхода энергоресурсов. Точность управления клапанами и заслонками обеспечивает рациональное расходование энергии, что особенно актуально для крупных объектов с большими объёмами потребления. Стабильная работа при различных условиях. Honeywell – мировой лидер в области автоматизации, поэтому оборудование протестировано и соответствует самым строгим техническим стандартам. Удобство сервисного обслуживания. Наличие стандартизированных клемм и деталей упрощает диагностику и ремонт в случае необходимости. Запасные части и аксессуары всегда доступны у официальных дилеров. Быстрая интеграция в уже существующие системы. Благодаря трёхпроводному подключению и широкому диапазону совместимых выходных сигналов (плавающий, двухпозиционный переключатель) не требуется кардинальная модернизация схем управления. Гарантия и поддержка от официального дилера. Промэлектроника, как официальный дилер Honeywell, обеспечивает официальную гарантию производителя, качественную консультационную поддержку и возможность получения сервисного обслуживания на профессиональном уровне. 6. Монтаж и установка Устанавливать Honeywell M6284F1078-F/U рекомендуется строго по инструкции, прилагаемой производителем, с учётом следующих особенностей: Электрические подключения: Используйте только рекомендованные производителем кабели и разъёмы. Если вам требуется интегрировать изделие в устаревшие системы, воспользуйтесь специальным адаптером для резьбовых клемм. Механическая фиксация: Мотор монтируется на фланец соответствующего клапана или воздушной заслонки. При этом важна жёсткая фиксация, исключающая вибрации и люфты. Настройка угла поворота: При необходимости отрегулируйте угол поворота вала в диапазоне от 90° до 160° в соответствии с требованиями конкретной системы управления. Проверка работоспособности: После установки рекомендуется несколько полных циклов включения-выключения для тестирования корректности работы привода. Меры безопасности: Перед монтажом и обслуживанием отключайте питание 24 В переменного тока. Убедитесь, что в системе отсутствуют высоковольтные импульсы и кратковременные перегрузки. 7. Рекомендации по эксплуатации и обслуживанию Регулярная проверка механических соединений: Осуществляйте осмотр подшипников, креплений и муфт не реже одного раза в год, особенно в промышленных и непрерывно работающих системах. Чистка от пыли и загрязнений: Пыль и грязь могут негативно влиять на подвижные элементы. Периодическая чистка (раз в полгода) обеспечит стабильную работу двигателя. Контроль электрических соединений: Осмотрите клеммы и контакты на предмет окисления или ослабления креплений. При обнаружении подобных дефектов устраните их сразу, чтобы избежать скачков напряжения и неправильной работы привода. Использование оригинальных запасных частей: Для ремонта и профилактики применяйте только оригинальные комплектующие Honeywell, так как использование несертифицированных деталей может привести к выходу из строя оборудования и снятию с гарантии. 8. Ключевые преимущества Honeywell как бренда Мировое лидерство и инновации: Компания Honeywell на протяжении многих лет занимает ведущие позиции в сфере разработки систем автоматизации и промышленного оборудования. Высокие стандарты качества: Каждое устройство проходит строгий контроль на всех этапах производства, что гарантирует надёжность и безопасность. Широкая сервисная сеть: Наличие авторизованных сервисных центров и представительств Honeywell по всему миру позволяет быстро решать любые вопросы по ремонту и обслуживанию. Непрерывное совершенствование: Honeywell инвестирует в исследовательскую деятельность, предлагая рынку всё новые технические решения для повышения эффективности и безопасности. 9. Заключение Honeywell M6284F1078 – это универсальное решение для организаций, занимающихся проектированием, монтажом и обслуживанием систем HVAC, а также для конечных пользователей, стремящихся повысить энергоэффективность и надёжность своих климатических установок. Трёхпозиционное управление, встроенный потенциометр обратной связи, широкие возможности по настройке угла поворота и интеграции в различные схемы позволяют данной модели удовлетворять как базовые, так и специфические эксплуатационные требования. Документация Honeywell M6284F1078

Характеристики исполнения

Промышленное производство

автоматизация технологических процессов, управление потоком воздуха и жидкостей.

Гражданское строительство

системы климат-контроля в офисных зданиях, бизнес-центрах, торговых комплексах.

Частный сектор

домашние отопительные системы, интеллектуальные системы управления микроклиматом в коттеджах и загородных домах.

Муниципальные объекты

школы, больницы, административные здания, где важна стабильная работа климатического оборудования.

Тип регулирования

астатическое (трёхпозиционное)

Напряжение питания

24 В переменного тока

Потребляемая мощность

13 Вт

Входной сигнал

однополюсный двухпозиционный переключатель (SPST) или плавающий выход

Угол поворота вала

регулируется в диапазоне 90° … 160° (заводская настройка: 90°)

Рабочий цикл (скорость поворота)

от 30 до 53 секунд на полный ход (зависит от настройки)

Вращающий момент

17 Н·м

Сигнал обратной связи

потенциометр 10 кОм, изолированный от основных цепей

Отопительные системы

В системах водяного отопления привод управляет клапанами, контролируя подачу горячей воды и поддерживая оптимальную температуру.

Вентиляционные системы

Двигатель с трёхпозиционным управлением обеспечивает точную настройку положения воздушных заслонок, что позволяет регулировать объём поступающего или выводимого воздуха.

Кондиционирование воздуха

За счёт прецизионной регулировки заслонок и клапанов кондиционеры или центральные системы охлаждения поддерживают стабильную температуру и влажность.

Промышленные процессы

Во многих отраслях (химическая, пищевая, фармацевтическая и т. д.) необходимо строгое соблюдение технологических параметров. Приводы Honeywell помогают автоматизировать процесс подачи воздуха и жидкостей, обеспечивая высокую точность.

Электрические подключения

Используйте только рекомендованные производителем кабели и разъёмы. Если вам требуется интегрировать изделие в устаревшие системы, воспользуйтесь специальным адаптером для резьбовых клемм.

Механическая фиксация

Мотор монтируется на фланец соответствующего клапана или воздушной заслонки. При этом важна жёсткая фиксация, исключающая вибрации и люфты.

Настройка угла поворота

При необходимости отрегулируйте угол поворота вала в диапазоне от 90° до 160° в соответствии с требованиями конкретной системы управления.

Проверка работоспособности

После установки рекомендуется несколько полных циклов включения-выключения для тестирования корректности работы привода.

Меры безопасности

Перед монтажом и обслуживанием отключайте питание 24 В переменного тока. Убедитесь, что в системе отсутствуют высоковольтные импульсы и кратковременные перегрузки.

Регулярная проверка механических соединений

Осуществляйте осмотр подшипников, креплений и муфт не реже одного раза в год, особенно в промышленных и непрерывно работающих системах.

Чистка от пыли и загрязнений

Пыль и грязь могут негативно влиять на подвижные элементы. Периодическая чистка (раз в полгода) обеспечит стабильную работу двигателя.

Контроль электрических соединений

Осмотрите клеммы и контакты на предмет окисления или ослабления креплений. При обнаружении подобных дефектов устраните их сразу, чтобы избежать скачков напряжения и неправильной работы привода.

Использование оригинальных запасных частей

Для ремонта и профилактики применяйте только оригинальные комплектующие Honeywell, так как использование несертифицированных деталей может привести к выходу из строя оборудования и снятию с гарантии.

Мировое лидерство и инновации

Компания Honeywell на протяжении многих лет занимает ведущие позиции в сфере разработки систем автоматизации и промышленного оборудования.

Высокие стандарты качества

Каждое устройство проходит строгий контроль на всех этапах производства, что гарантирует надёжность и безопасность.

Широкая сервисная сеть

Наличие авторизованных сервисных центров и представительств Honeywell по всему миру позволяет быстро решать любые вопросы по ремонту и обслуживанию.

Непрерывное совершенствование

Honeywell инвестирует в исследовательскую деятельность, предлагая рынку всё новые технические решения для повышения эффективности и безопасности.

Документация

Honeywell M6284F1078 — Техническая документация

Состав и замены

Проверенные сведения о составе и замене для этого артикула пока не опубликованы.
